Tehdään pellistä BJ

[RC700]

Illat pimenee ja uusi projekti on helpompi aloittaa, kuin tehdä vanhat valmiiksi. Vielä en tiedä että tuleeko C1 vai 1,9" C3, mutta ajattelin kirjoittaa projektista mahdollisimman reaaliajassa ja "ohjeiden" kera, kun kaikenlaista kommenttia olen kuullut "tekisin jos osaisin" ja että "miten mikäkin on tehty", ja jos joku vielä tästä saisi inspiraation tehdä pellistä BJ:n tai soveltaa jotain muuta pelti projektia, niin sehän olisi hyvä.

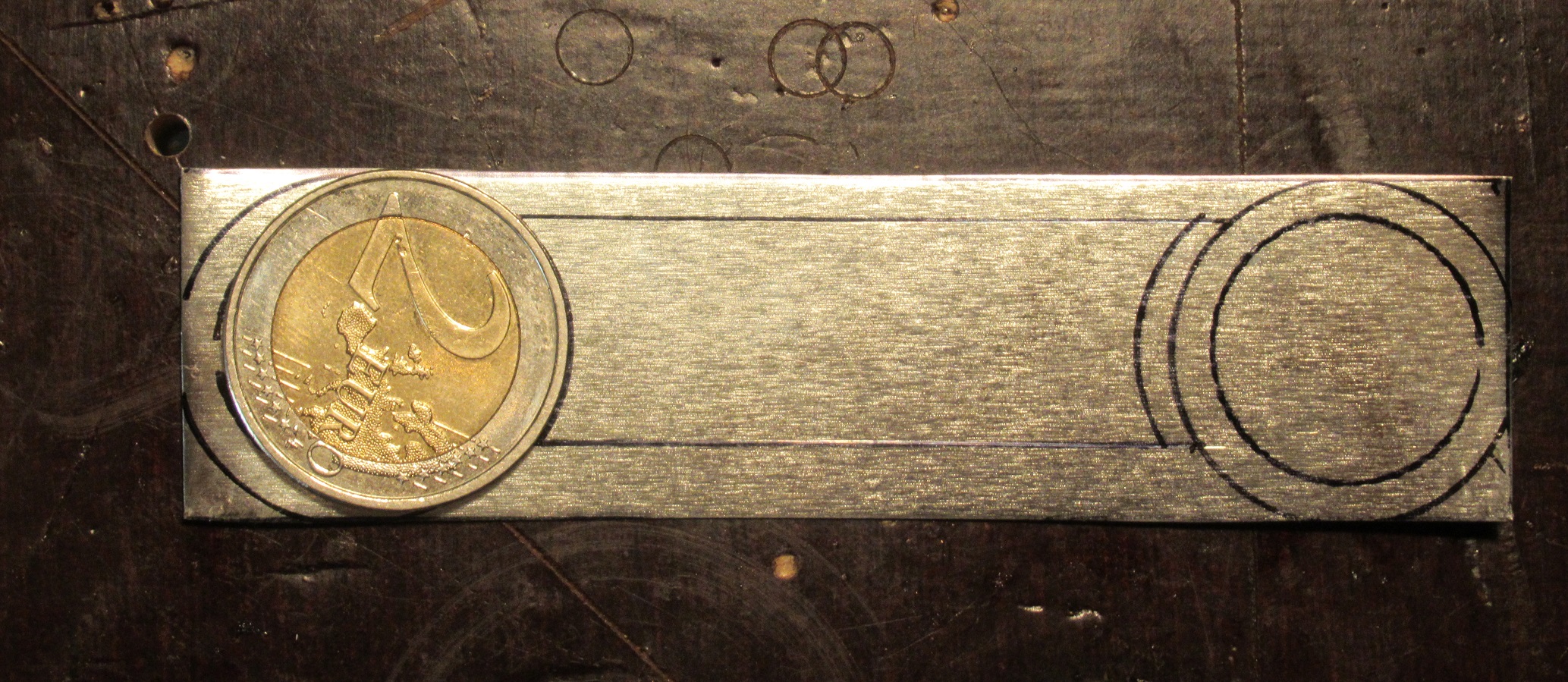

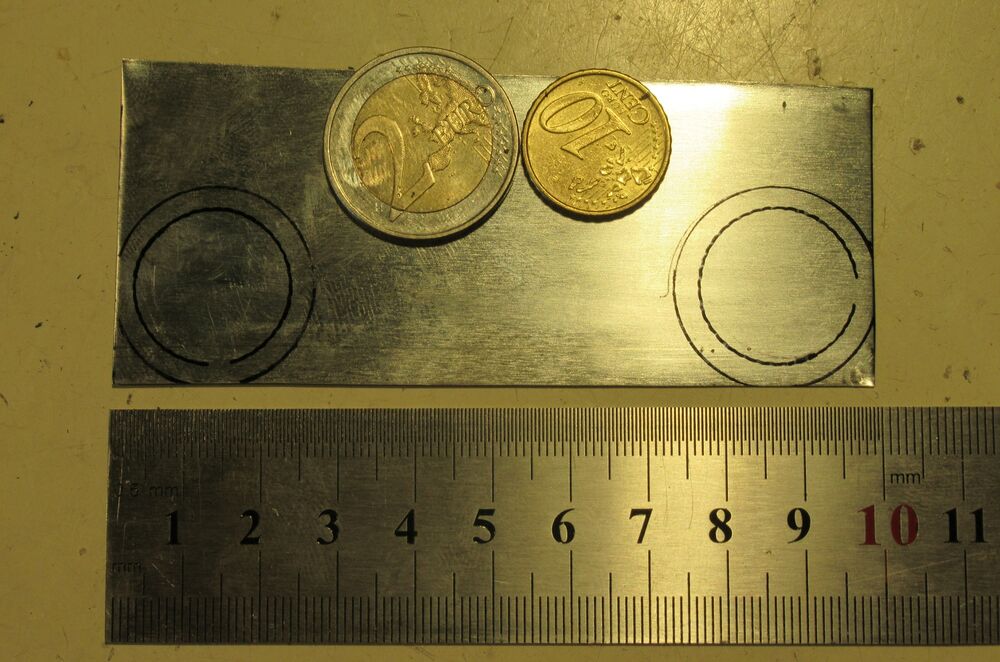

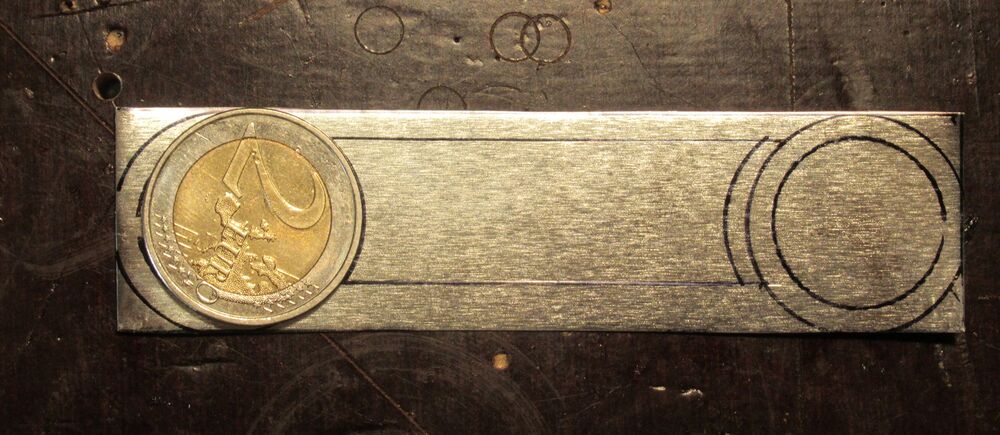

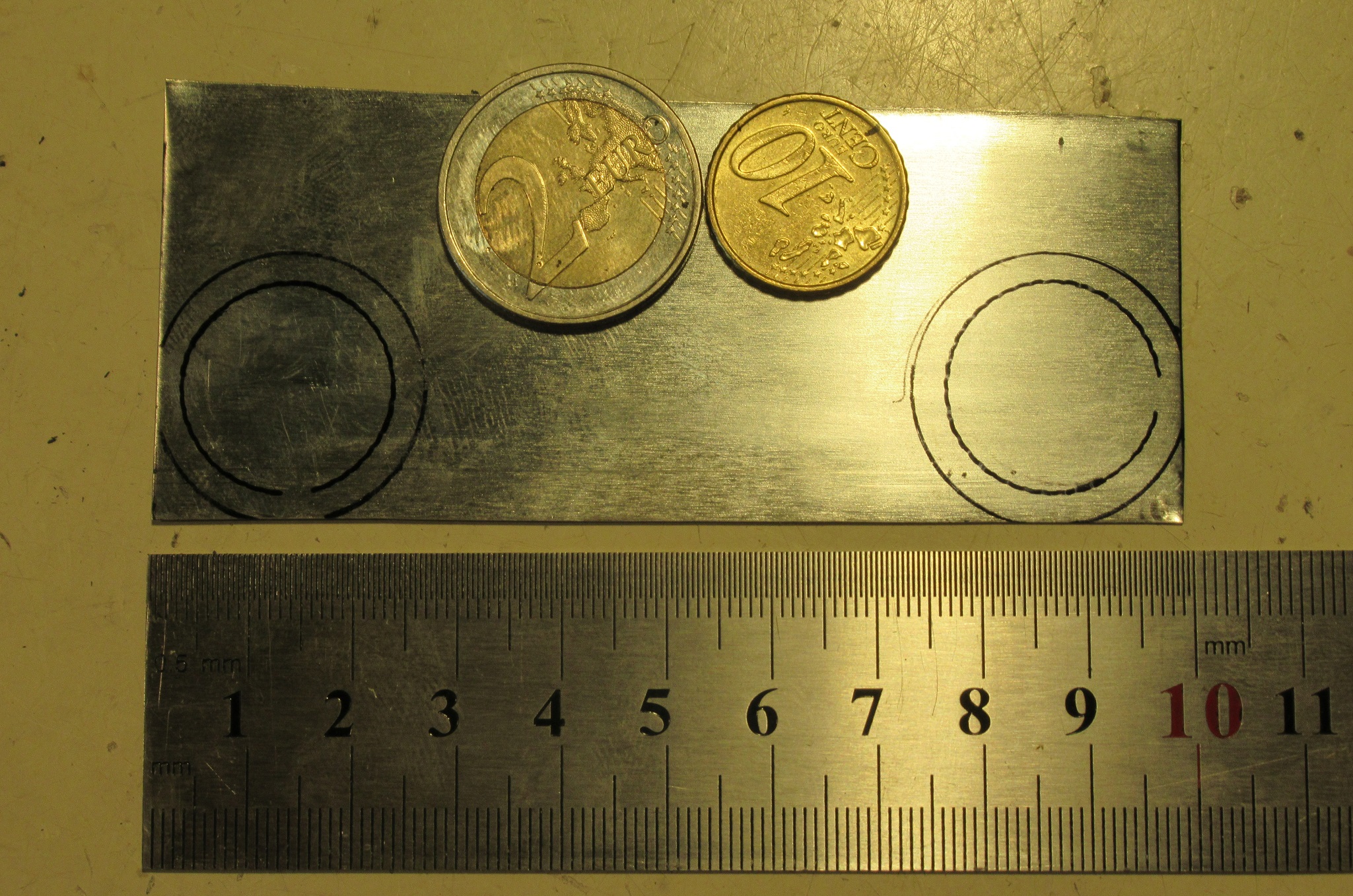

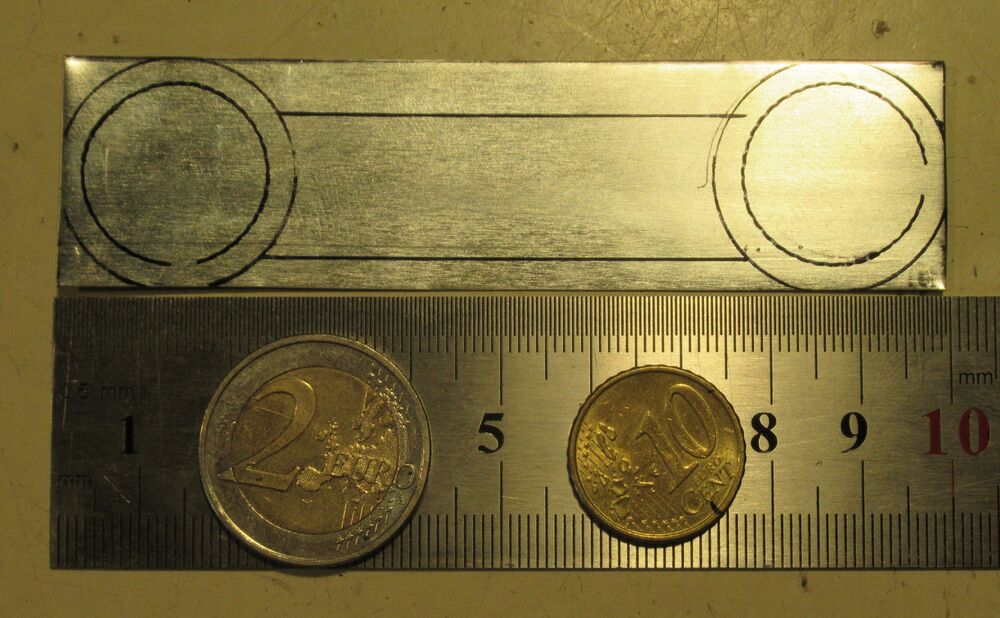

Ensin 10cm pitkä pelti ja kulmiin ympyrät kahden euron ja 10sentin kolikoilla.

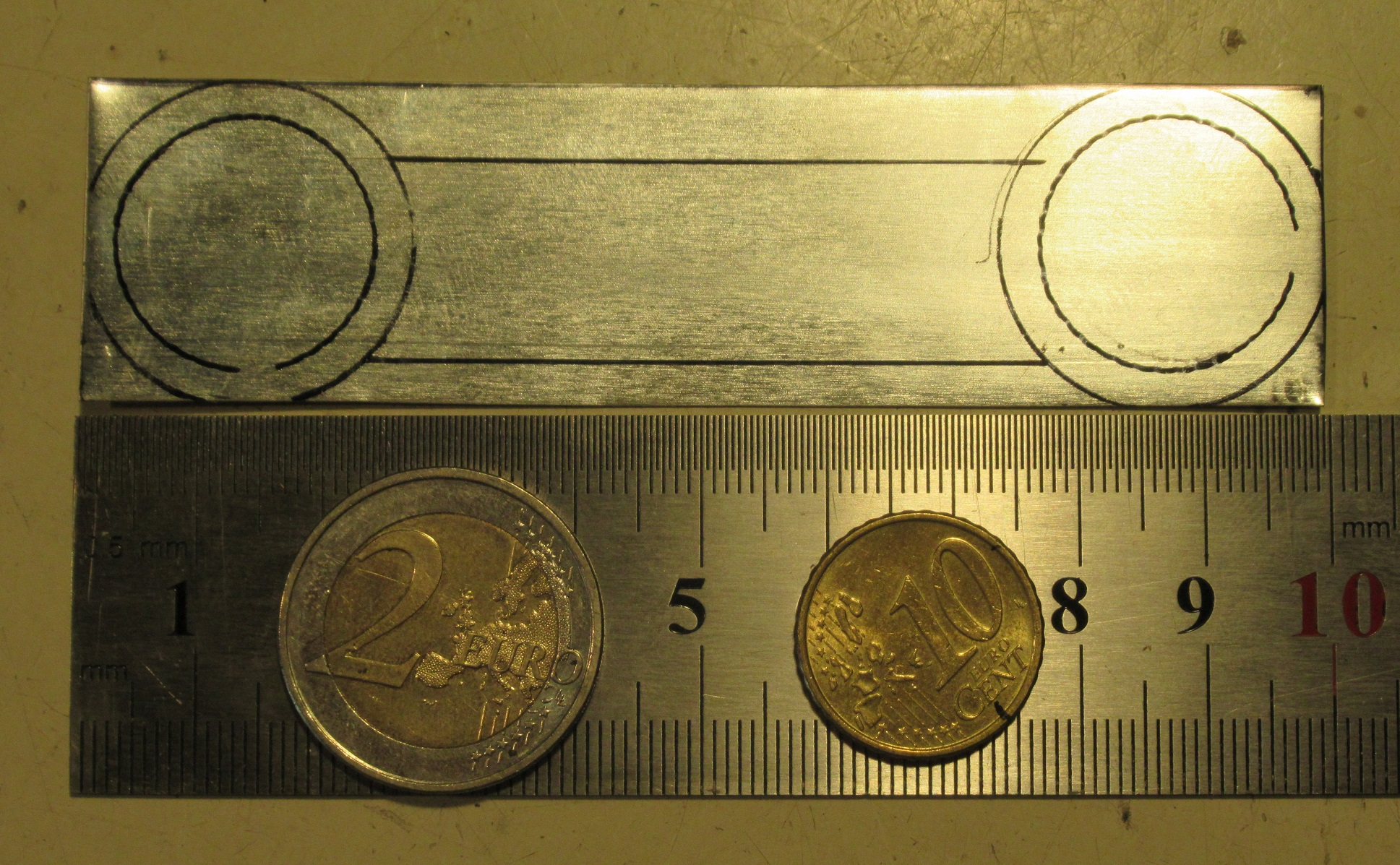

Poikkiviivat 5mm ja 3mm reunasta.

Jos on käytössä tulostin niin pystyy käyttämään blueprint kuvia ja tekemään mallit niiden mukaan, mutta mulla ei tulostinta ole.

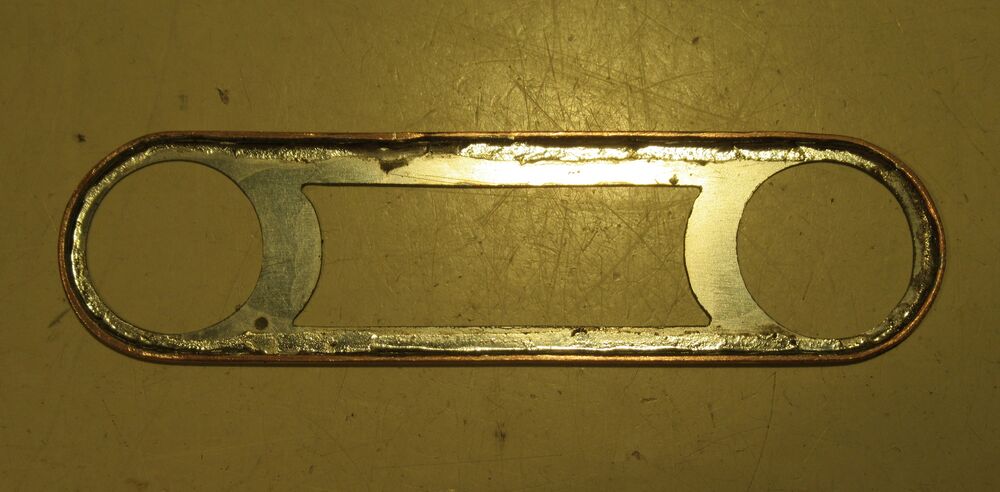

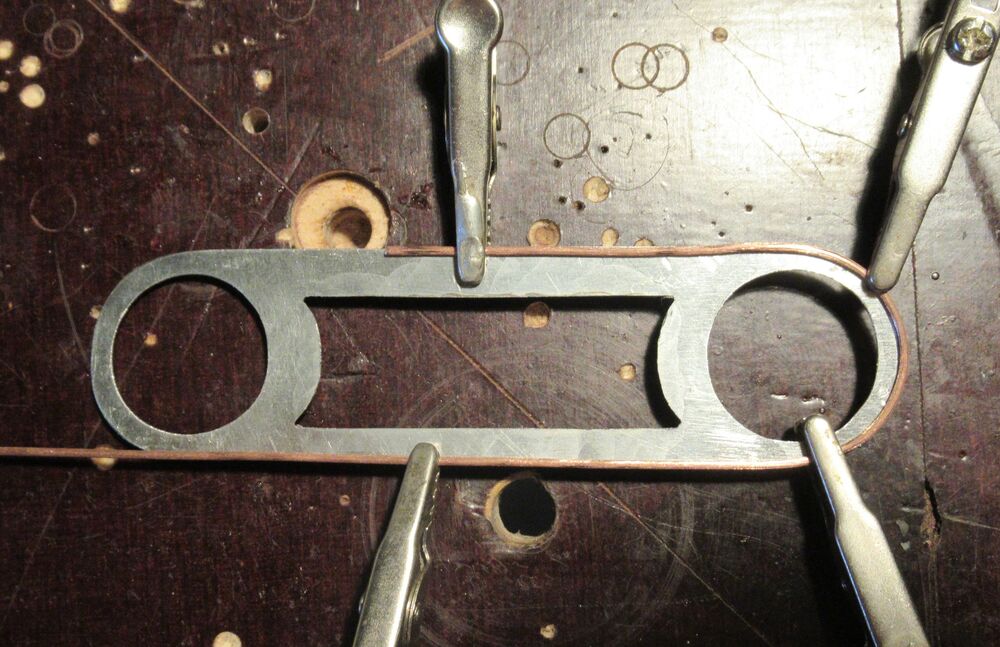

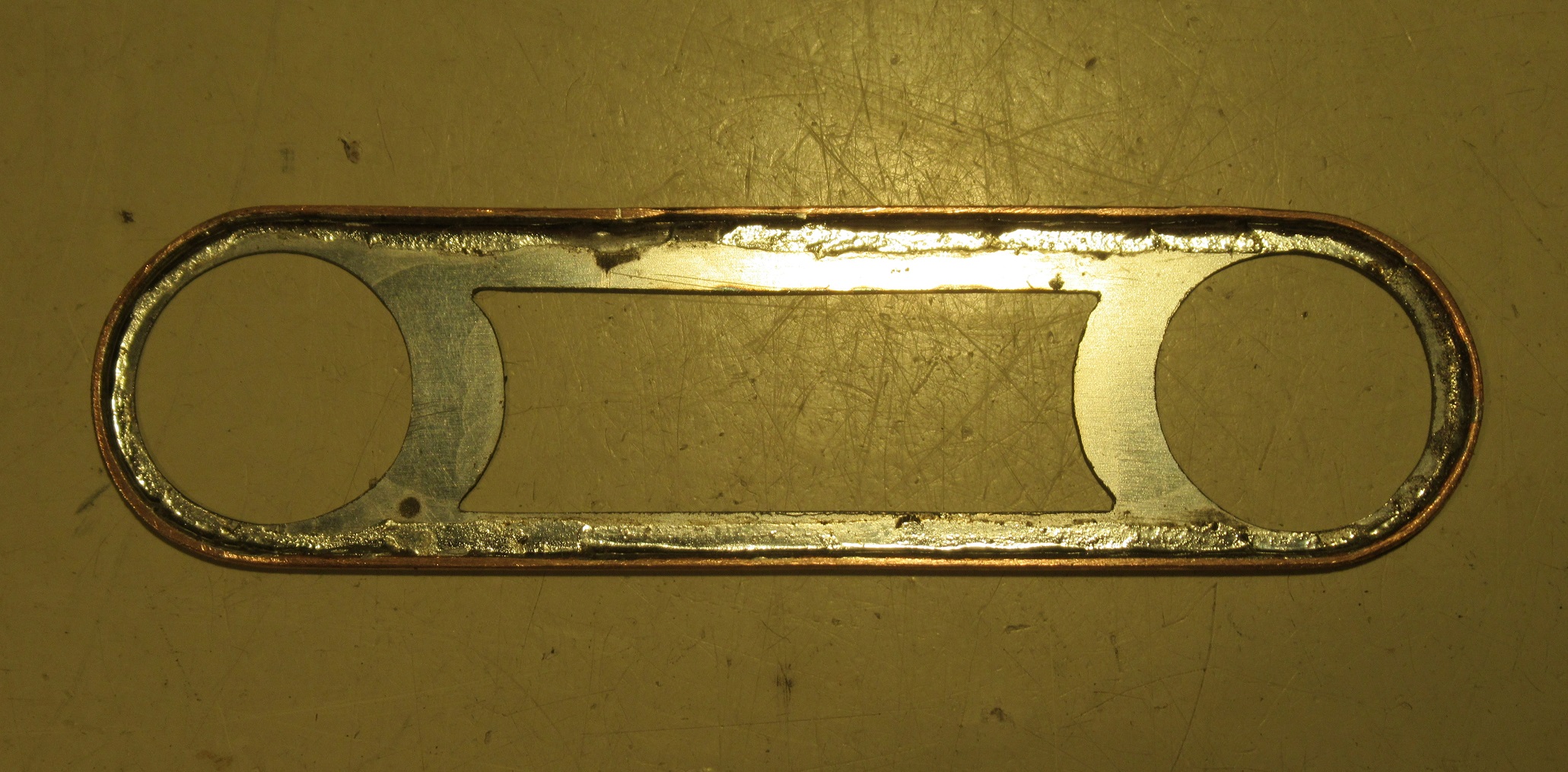

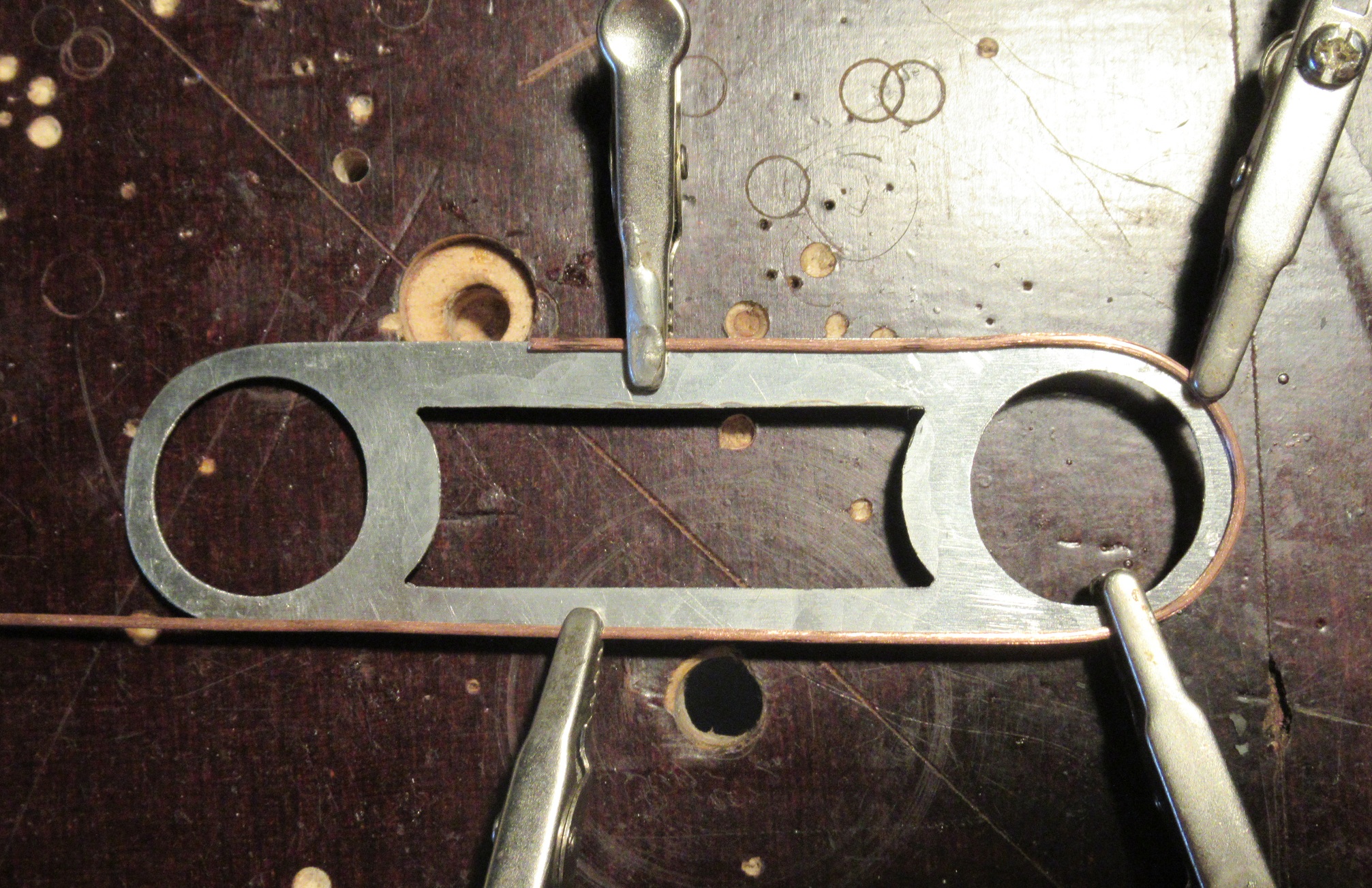

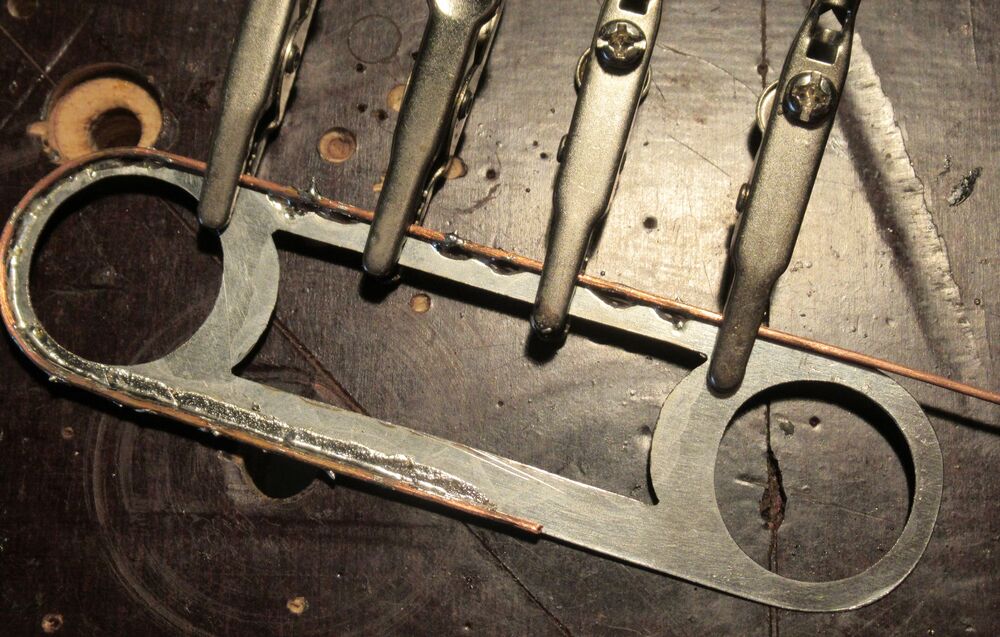

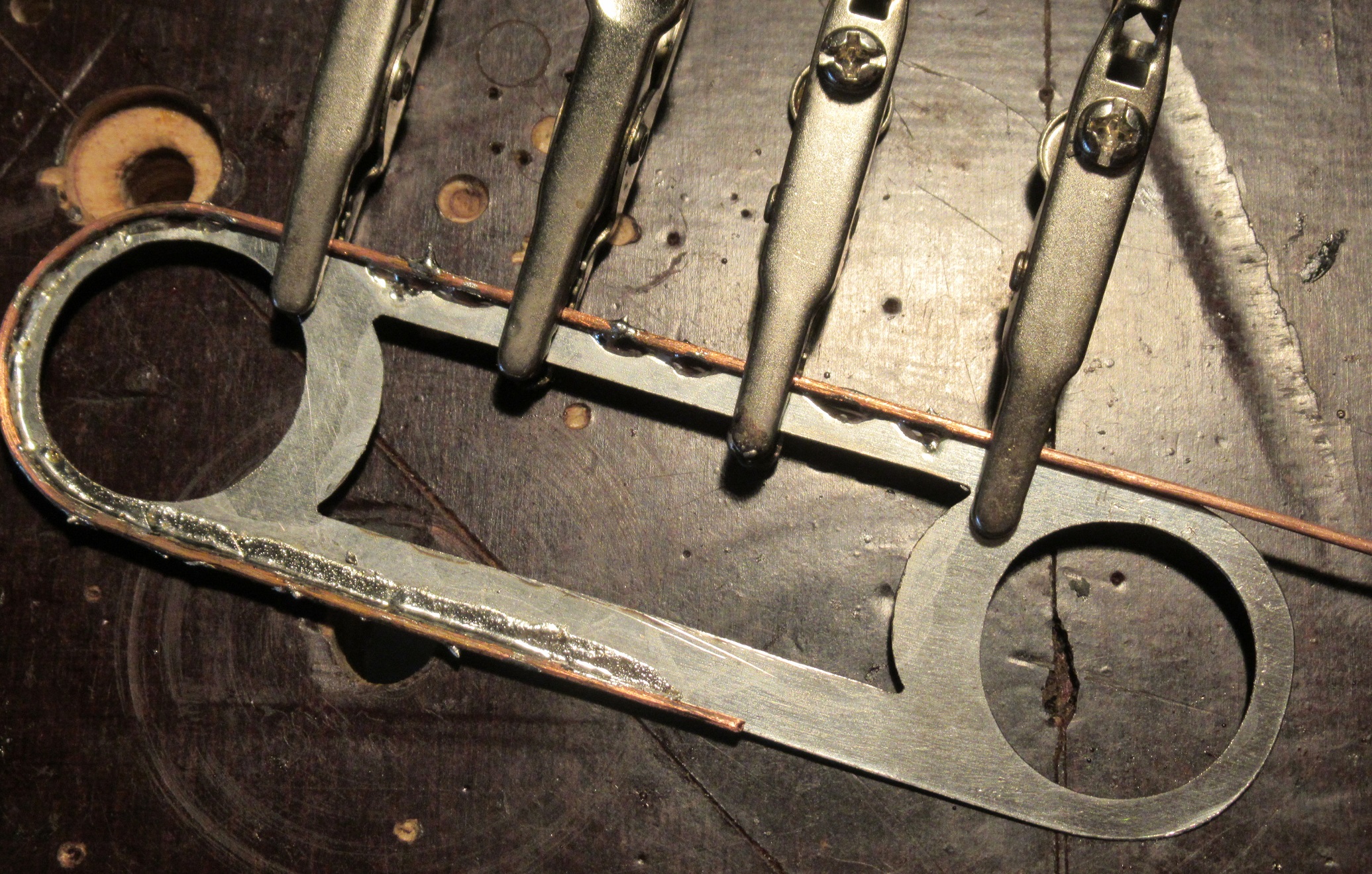

Reijät porataan ja viilataan piirrettyjen viivojen mukaan. Dremel on hyvä tässä, tai jos käytössä on pylväsporakone niin siihen timantti kara ja täydet kierrokset, siinä on sitten hyvä jyrsiä reikiä peltiin. Millin vahvasta kuparilangasta taivutetaan maskin muotoinen "rinkula" ja tinataan kiinni.

Tänään valmistui BJ:n maski, huomenna tai joskus lisää.

[ToniS]

No niin!! Loistavaa, tätä olen koittanut joka peltikoppa rojektissani selittää, neuvoa ja tolkuttaa jotta ei ole niin mahdotonta miltä lopputulema monen mielestä tuntuu näyttävän. Kyllä meistä monet tähän pystyis vallanmainiosti. Se ole kuin aloittaa ja yrittää, kyllä se siitä lähtee.Toki alussa saa päätään vähä raapia mut helpottuu ku vähä enenpi tekee. Eikä muuten tarvi mitään ihme työkaluja. Saksilla, perus kolvilla, pihdeillä ja vasaralla pääsee pitkälle.
Hankalaa tästä tekee kun tota peltiä ei taho saada ihan joka puodista, eikä ihan joka toisestakaan.

[RC700]

Kumman harvinaista tavaraa on kyllä tuo tinapelti, vaikka kun viimeksi ostin peltiä Rautasoinilta niin oli vanha pelti nippu myyty pois ja tilalle oli tullut paksumpaa peltiä. Tilasivat silloin vartavasten ohuempaa kun kysyin, sitäkin tuli silloin paksu nippu, mutta sekin on jo myyty pois ja vain vahvempaa peltiä oli jäljellä, että kyllä sille näyttää kysyntää ainakin olevan. Kyllä täällä etelässä kelpaa eihän toi Rautasoini niin kaukana ole, :D onhan Rautasoinilta käyty peltiä hakemassa ihan Leviltäkin saakka... no ehkä on ollut jotain muutakin asiaa etelän suunnalle. :D

[RC700]

Maskista vielä yksi yksityiskohta 2€ kolikolla pitää piirtää vielä yksi viiva, lampun ja ritilän väliin jäävä osuus on hieman leveämpi.

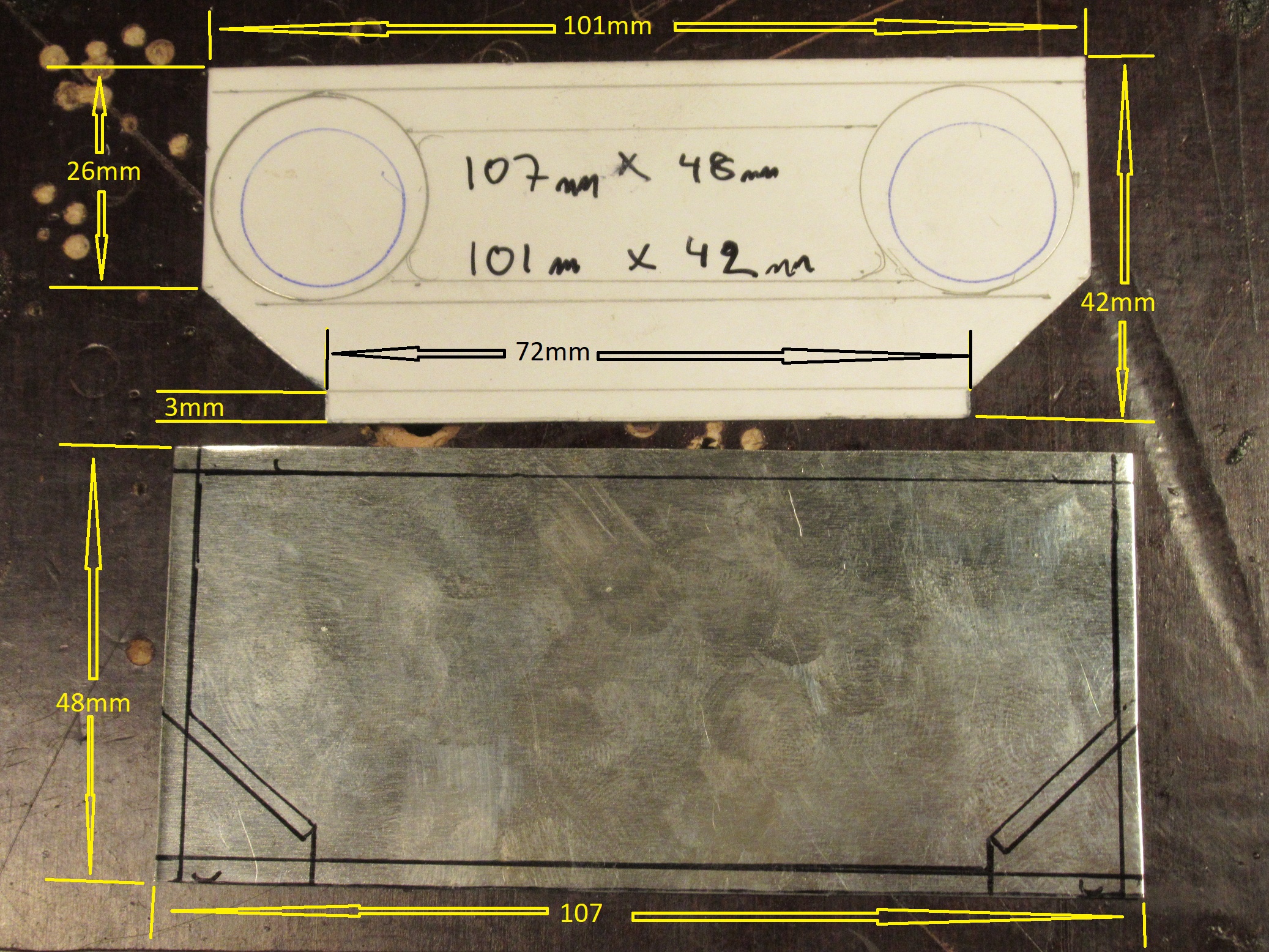

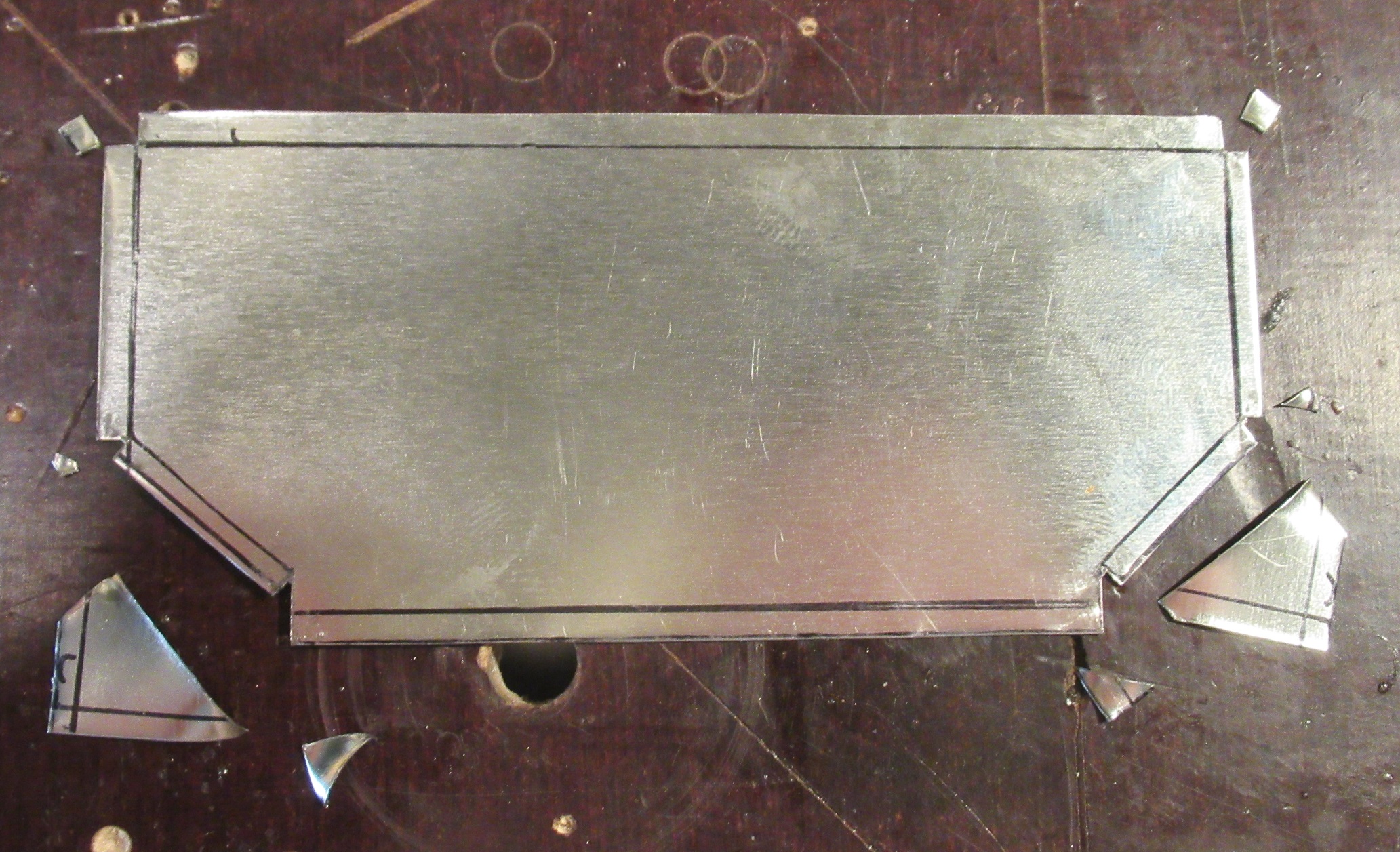

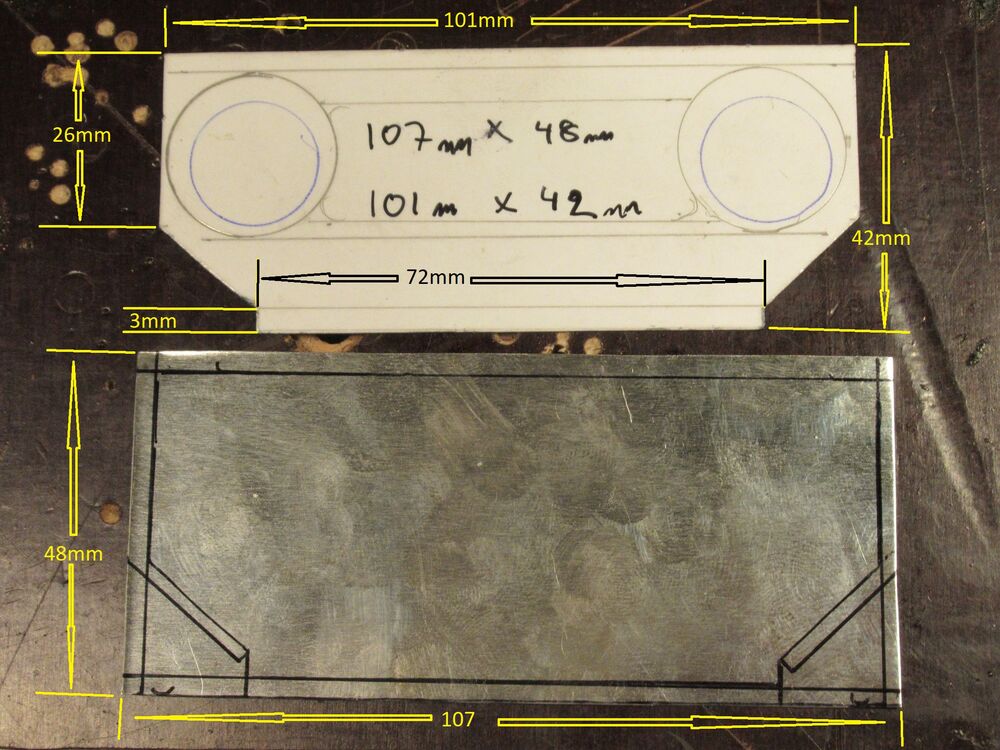

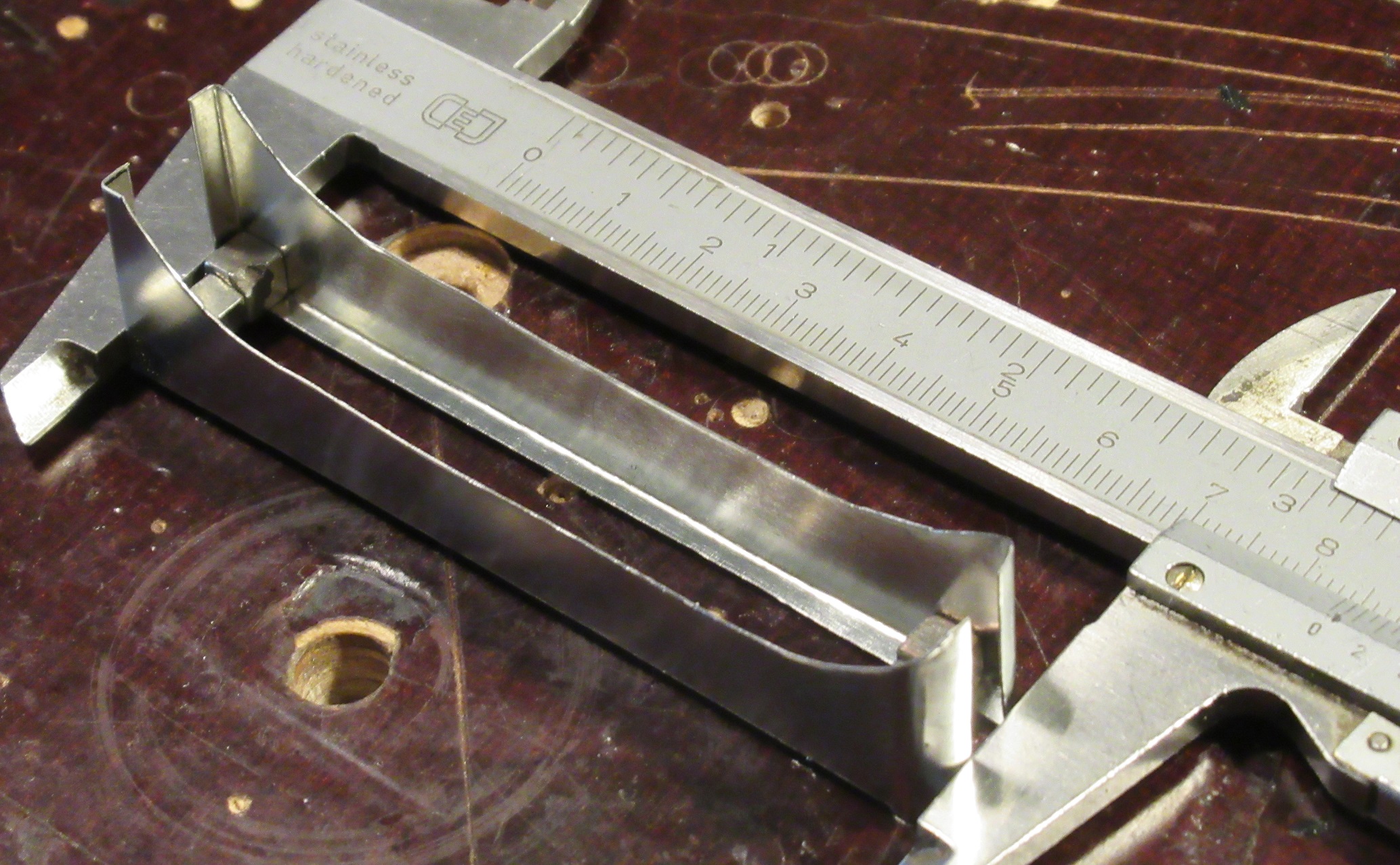

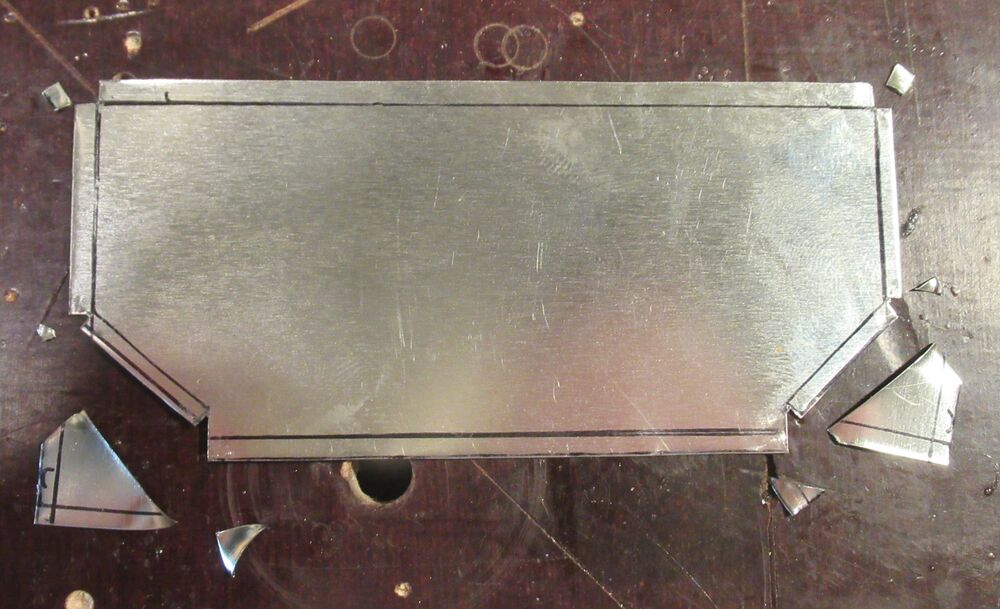

Seuraavan palan pitäisi valmiina olla 101x42 milliä. Pellistä leikkasin 3mm joka suuntaan suuremman palan, siksi että reunoihin saa tehtyä 3mm kanttauksen. Melkein helpoin on kun ensin tekee ohuesta pahvista mallin ja sillä piirtää peltiin ääriviivat ja päälle +3mm joka suuntaan.

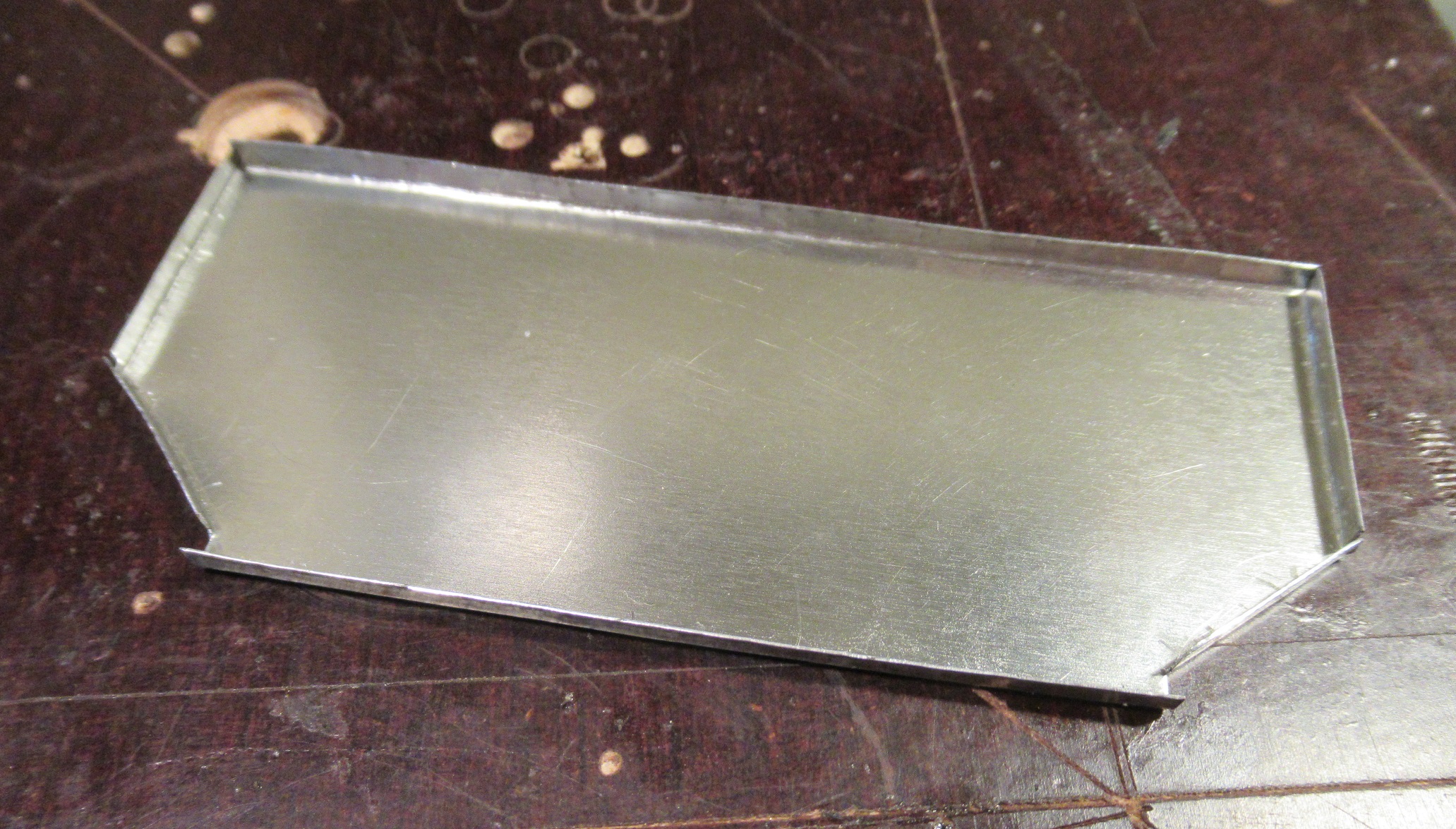

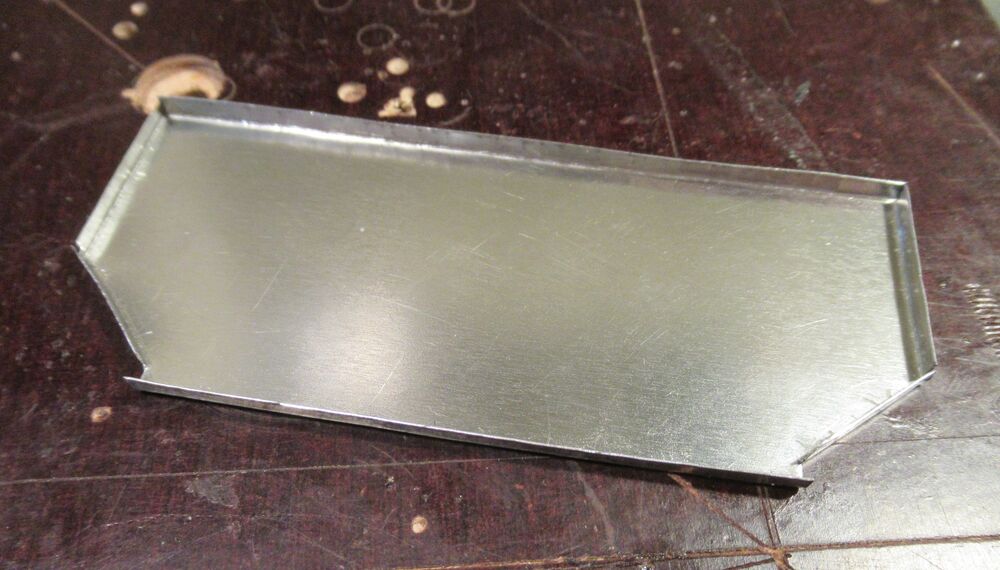

Leikataan ja kantataan.

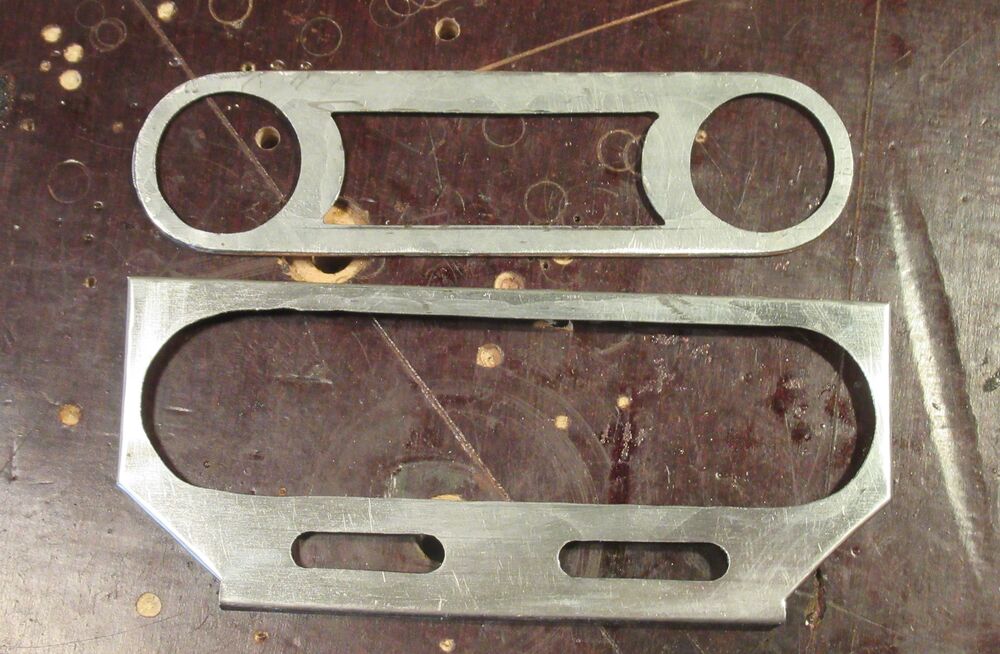

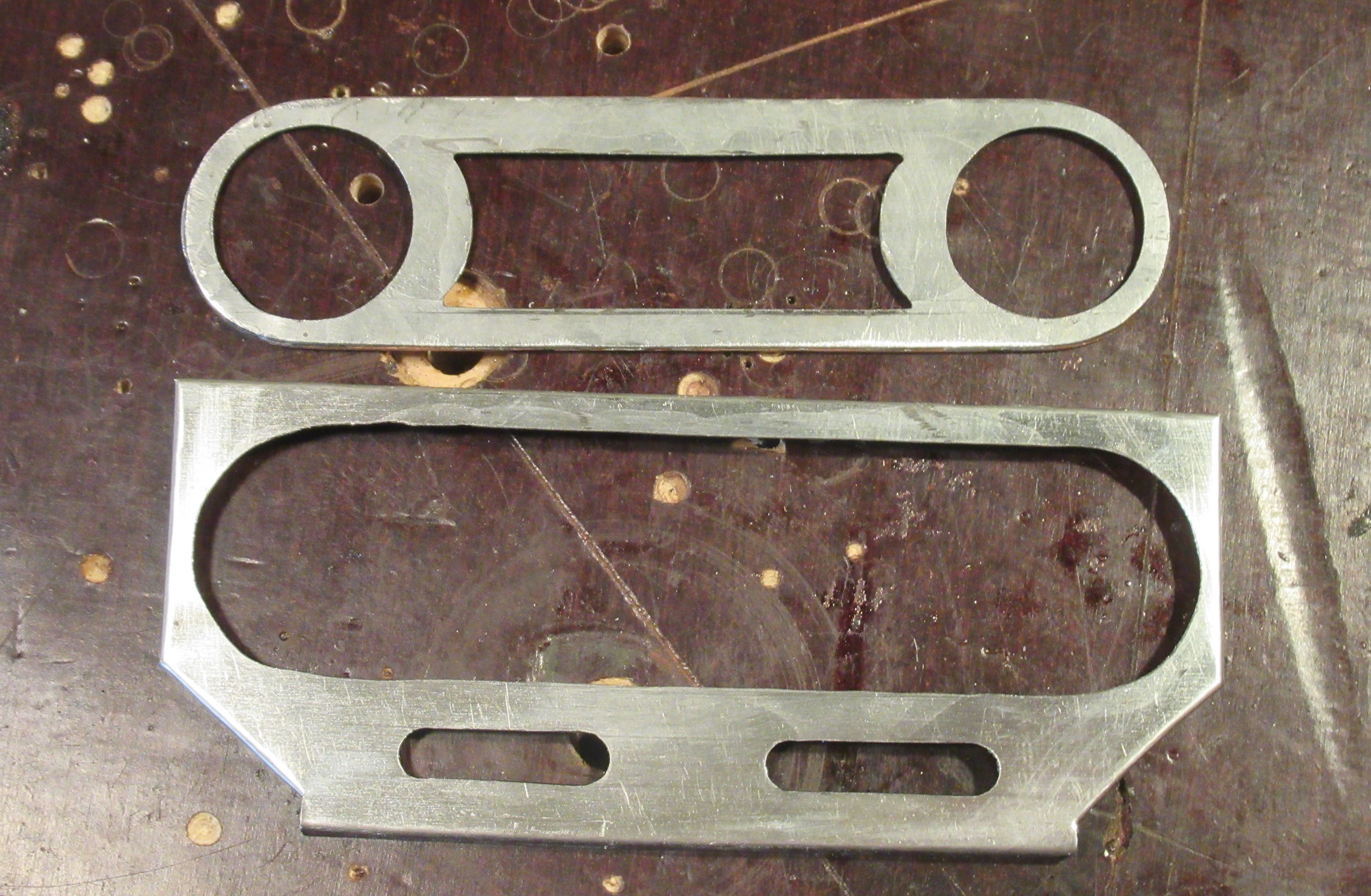

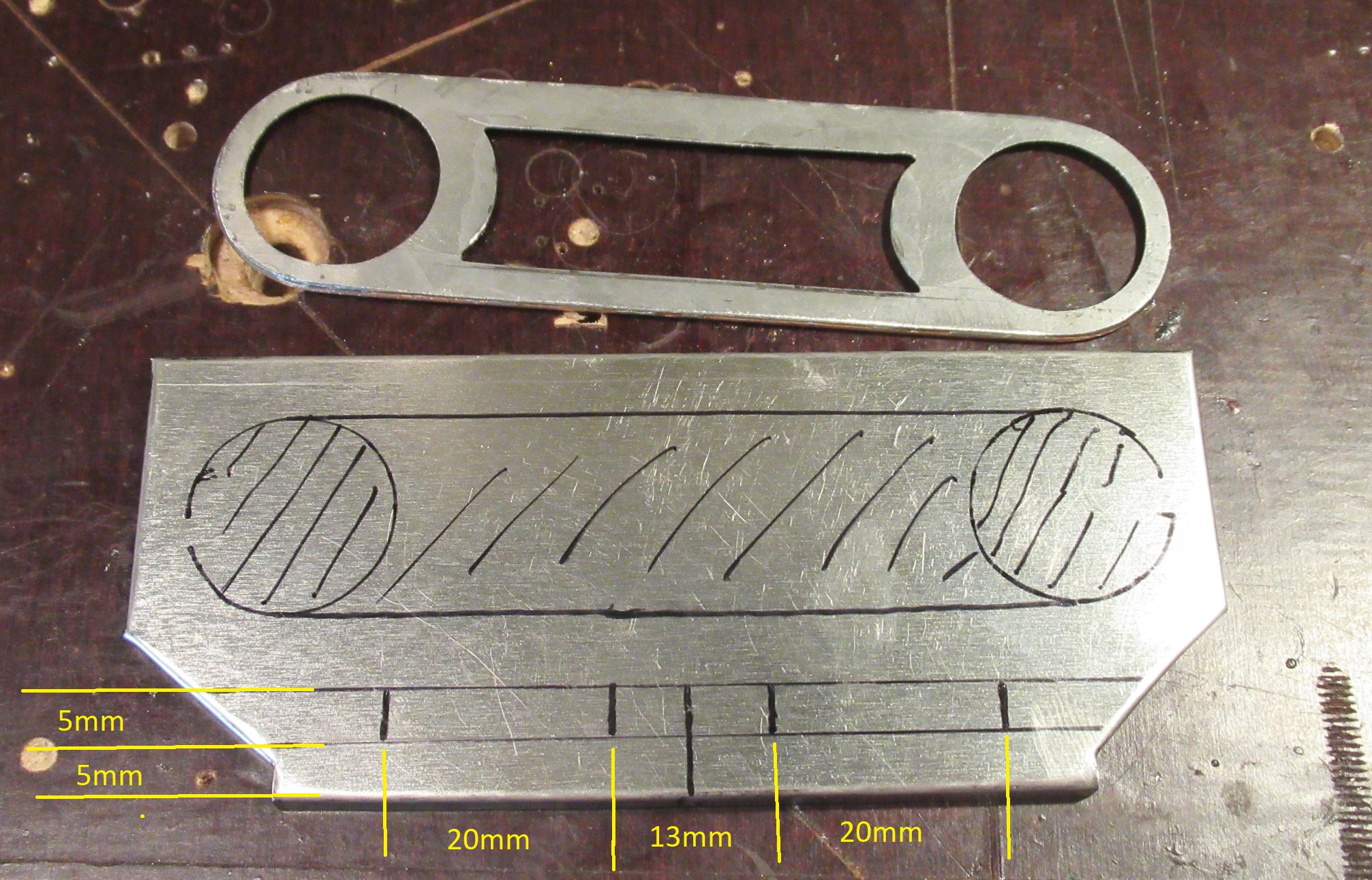

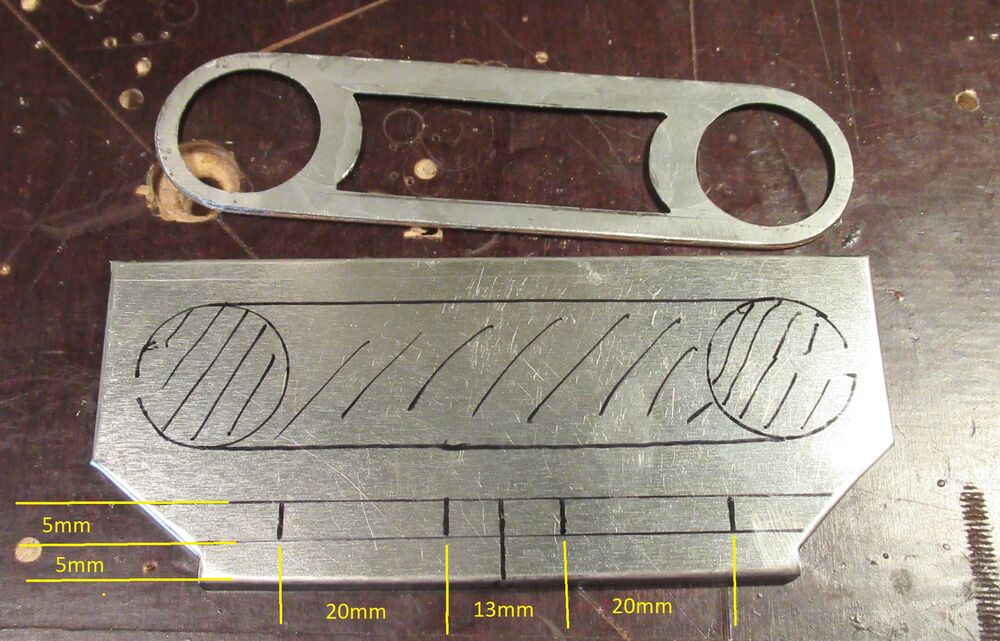

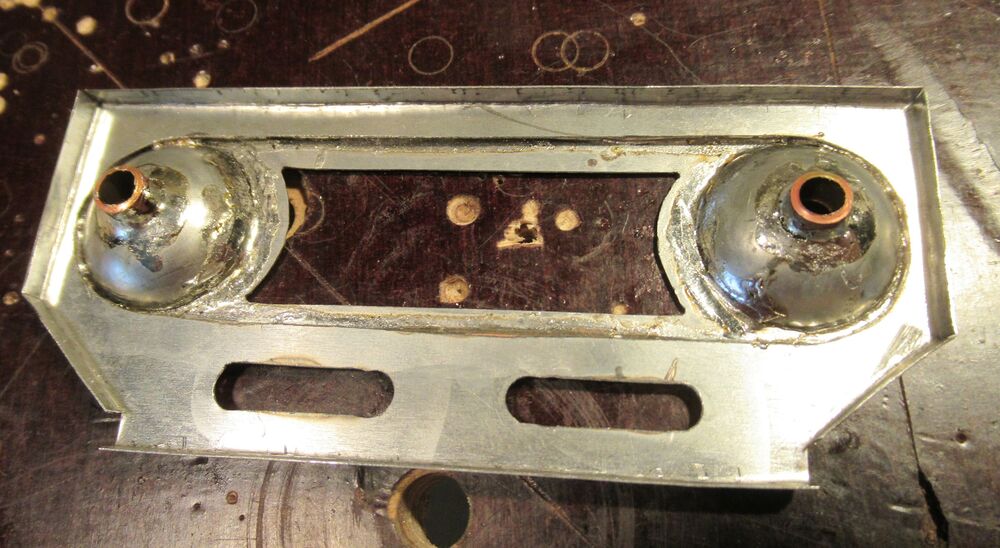

Maskin takaa leikataan pelti pois ja alareunaan ovaalit reiät. Ovaalien reikien väliin jää 13mm ja reiät on 20mm pitkät, reikien korkeus 5mm ja 5mm korkeudella alareunasta.

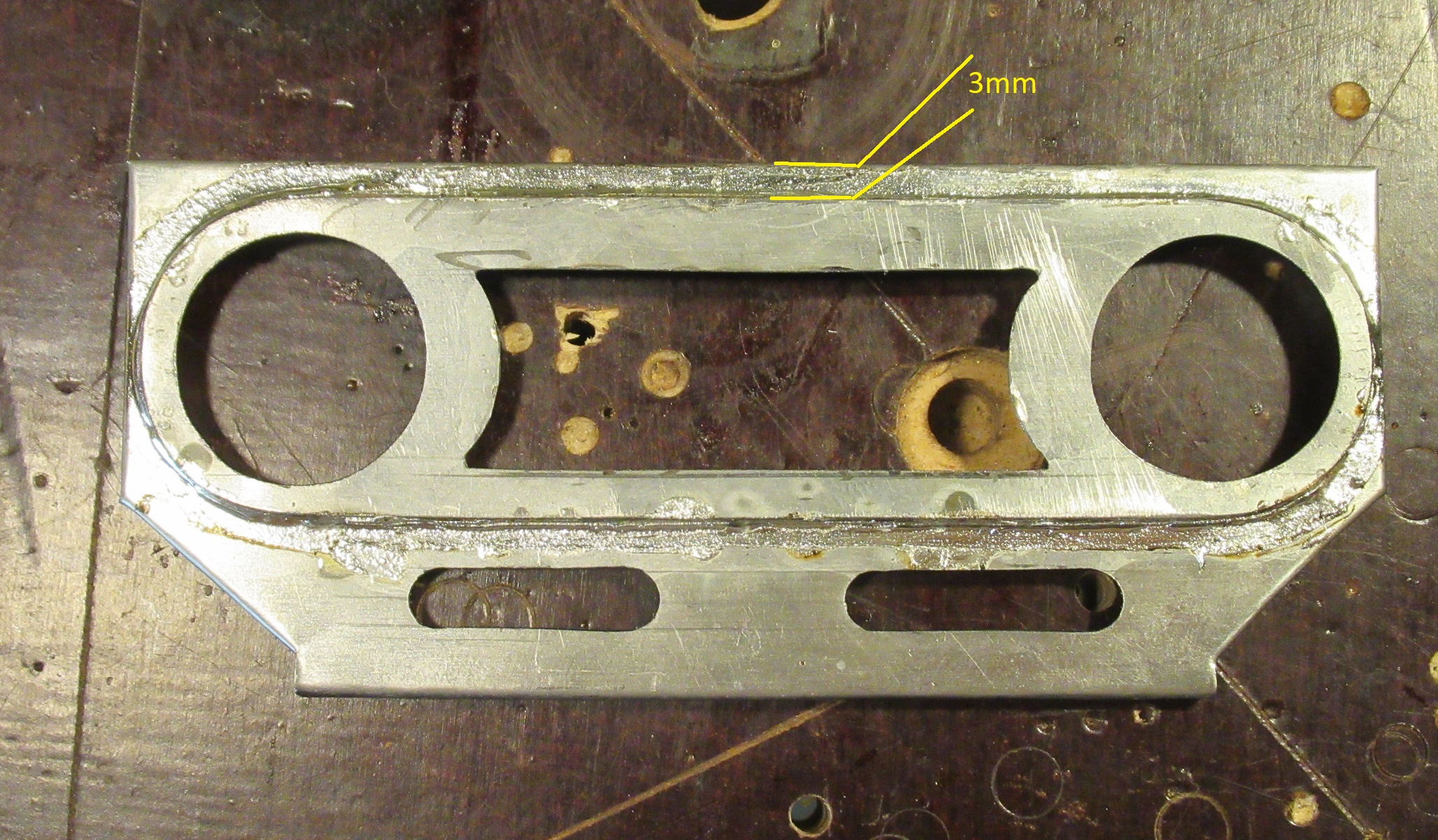

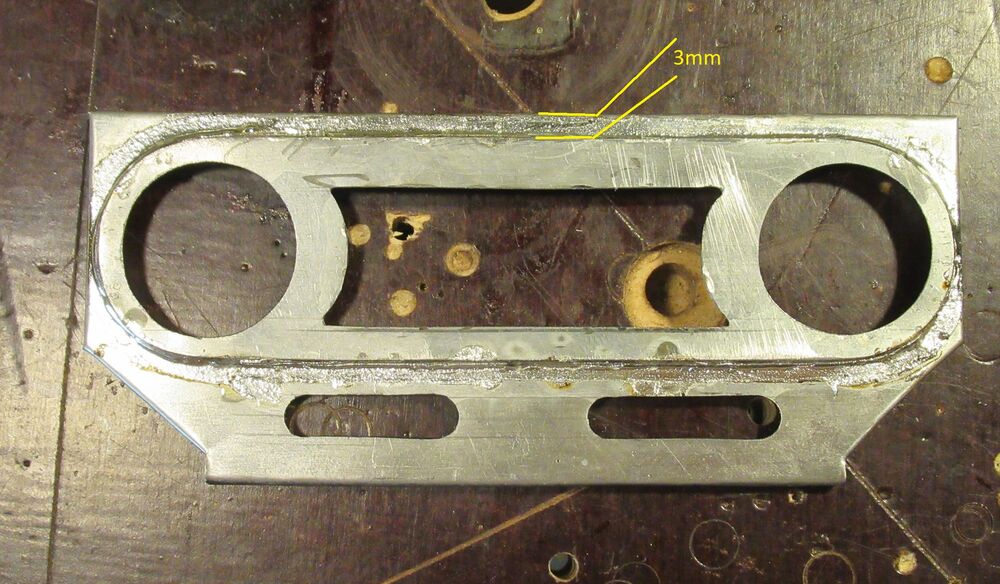

Lopuksi maski tinataan paikoilleen kiinni, 3mm yläreunasta alaspäin.

[lassii]

Kuinka vahvaa peltiä tämä on? Ite hain Romusoinilta ohuinta mitä silloin oli, 0.27mm pari neliöö.

[RC700]

Kun en enää muista kunnolla, yli vuosi sitten kun hain viimeksi peltiä. Saattaa olla just tota 0.27mm ja hyvin toden näköisesti onkin, kun sitä vanhaa 0.20mm peltiä ei silloin saanut. Muistan vain että se paksumpi pelti oli yli 0.3mm, sitä en ainakaan ostanut.

[RC700]

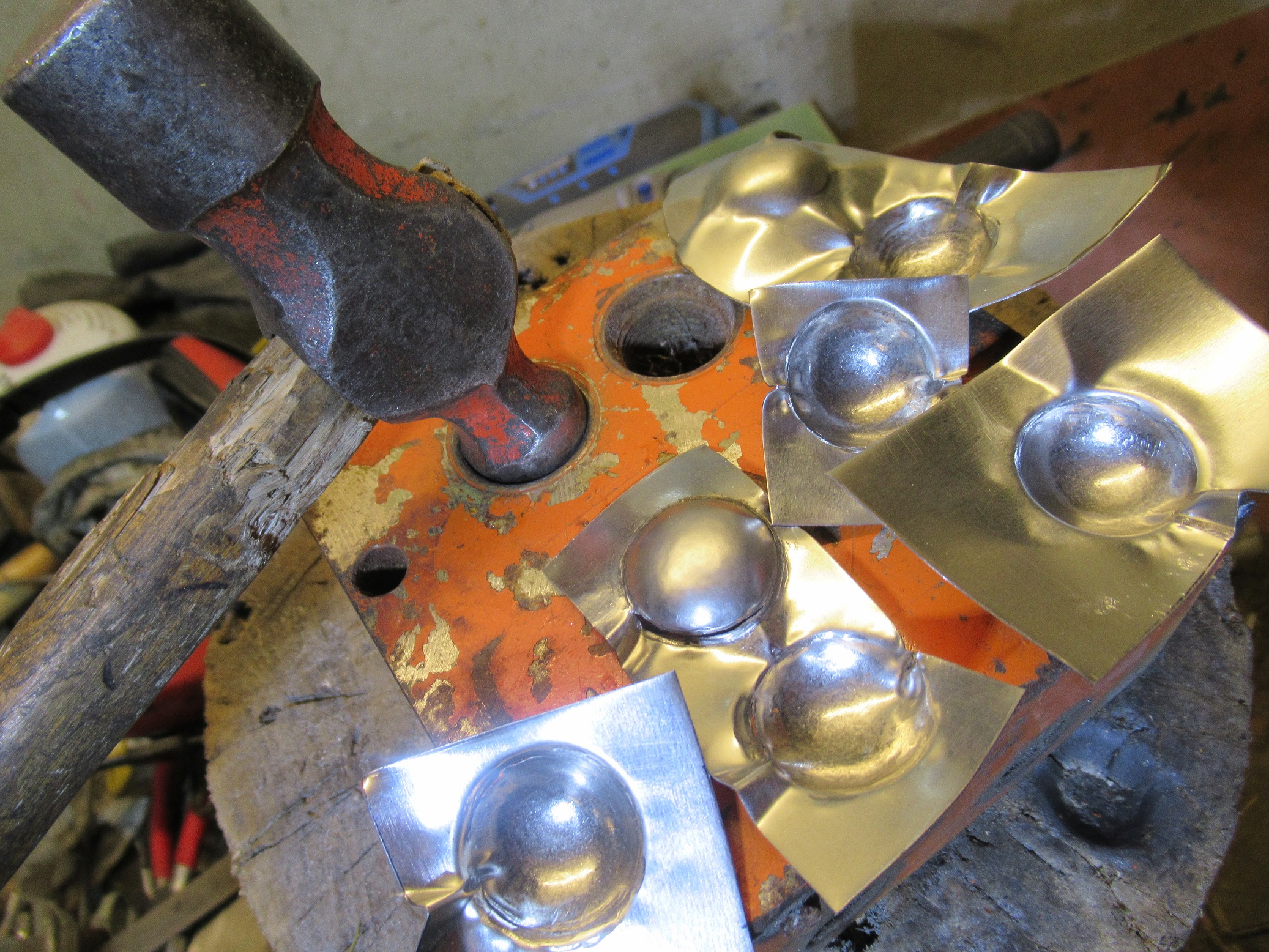

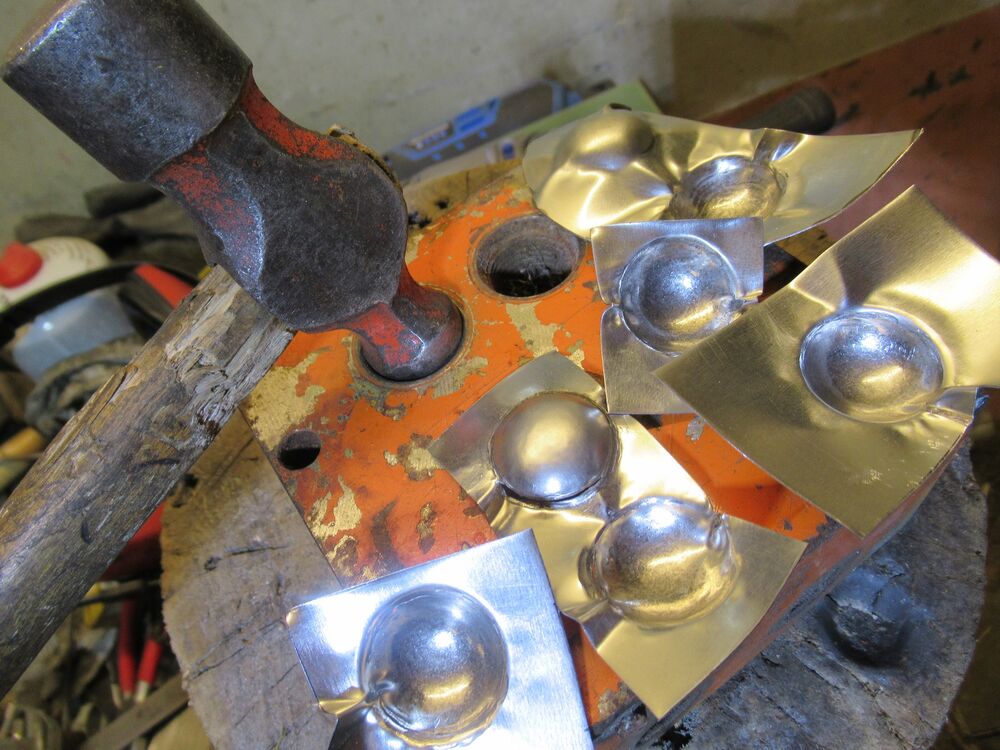

Umpioiden tekemistä saa harjoitella, ei ole pakko onnistua kerralla. Mulla tollainen rautapalikka missä monen kokoisia reikiä ja vasaran kuulapää sopii muutamaan reikään. Siihen vain pelti päälle ja alkaa naputtelemaan kevyesti. Pienet rypyt ei haittaa niitä voi sitten irti leikkaamisen jälkeen oikoa toisella vasaralla, naputtelemalla umpiota kuulapään päällä.

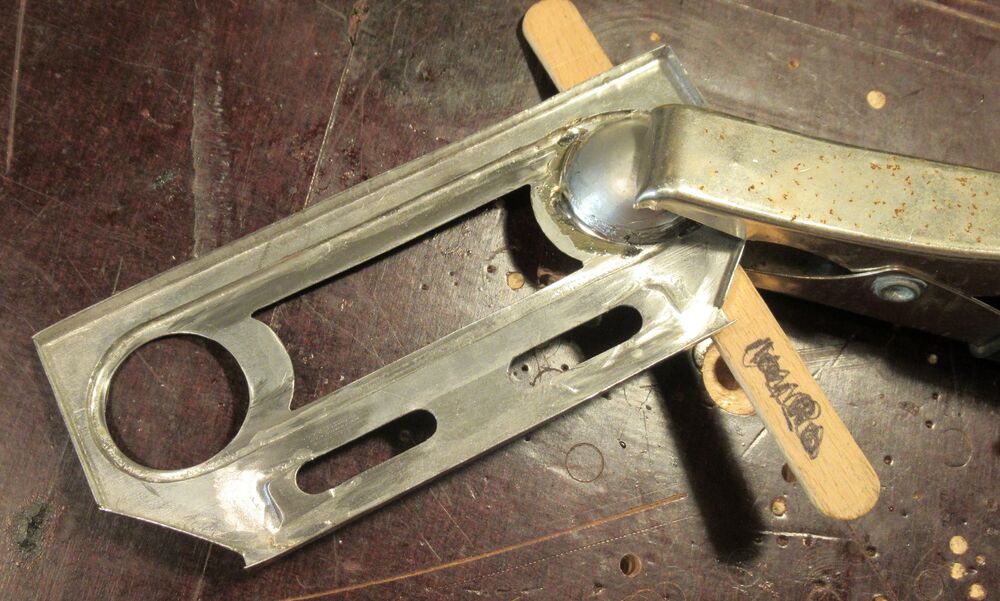

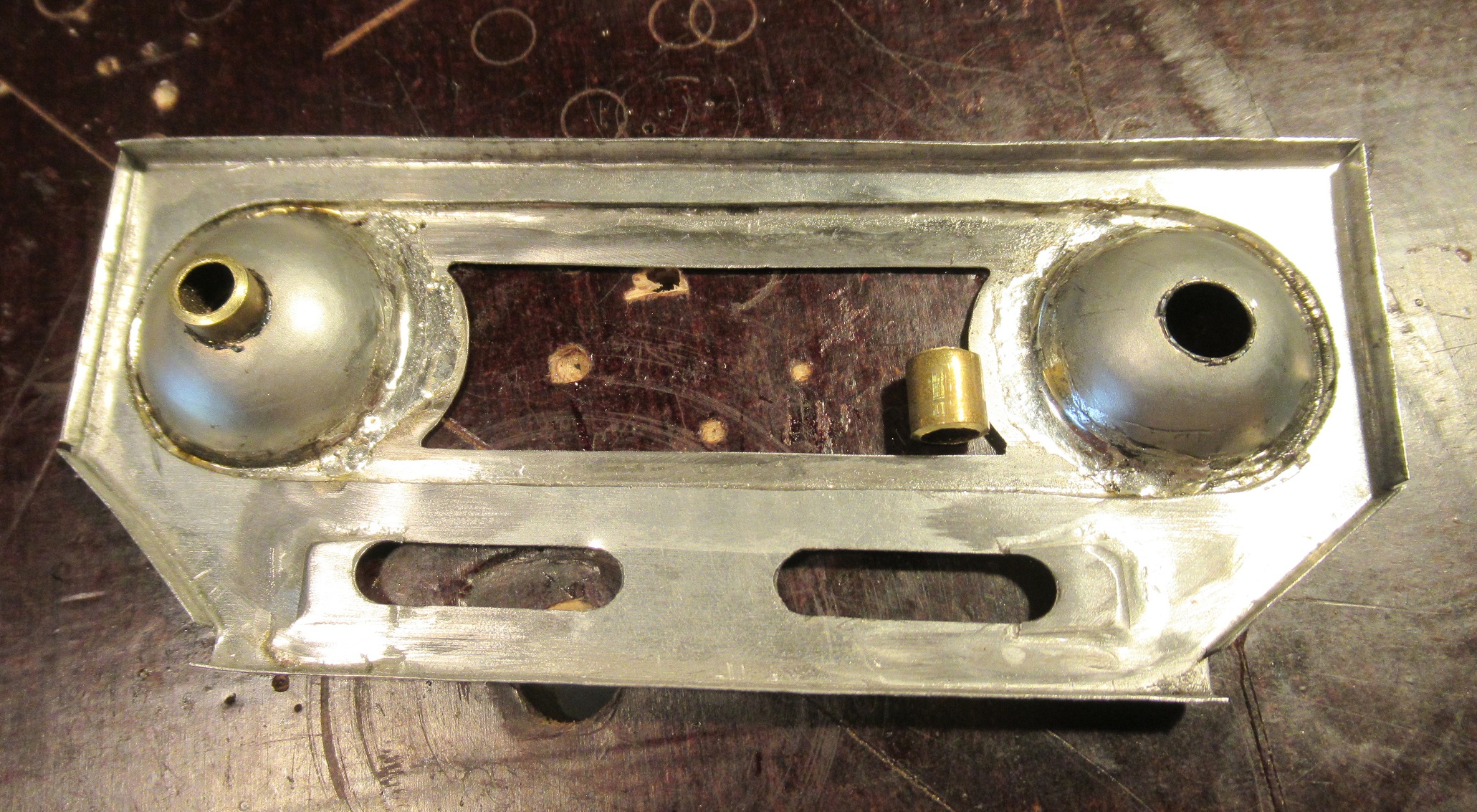

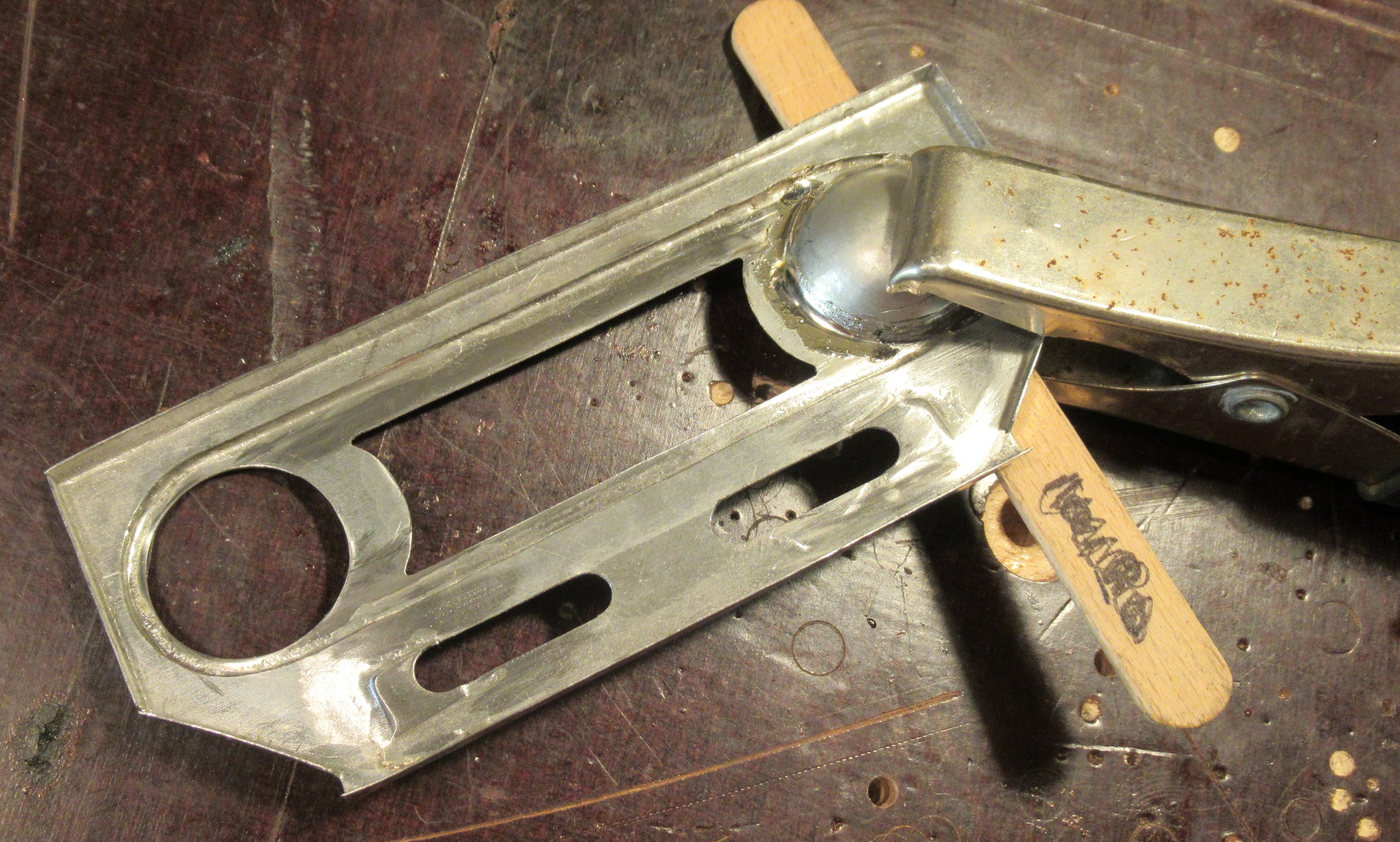

Umpio puristimella paikoilleen ja tinalla kiinni.

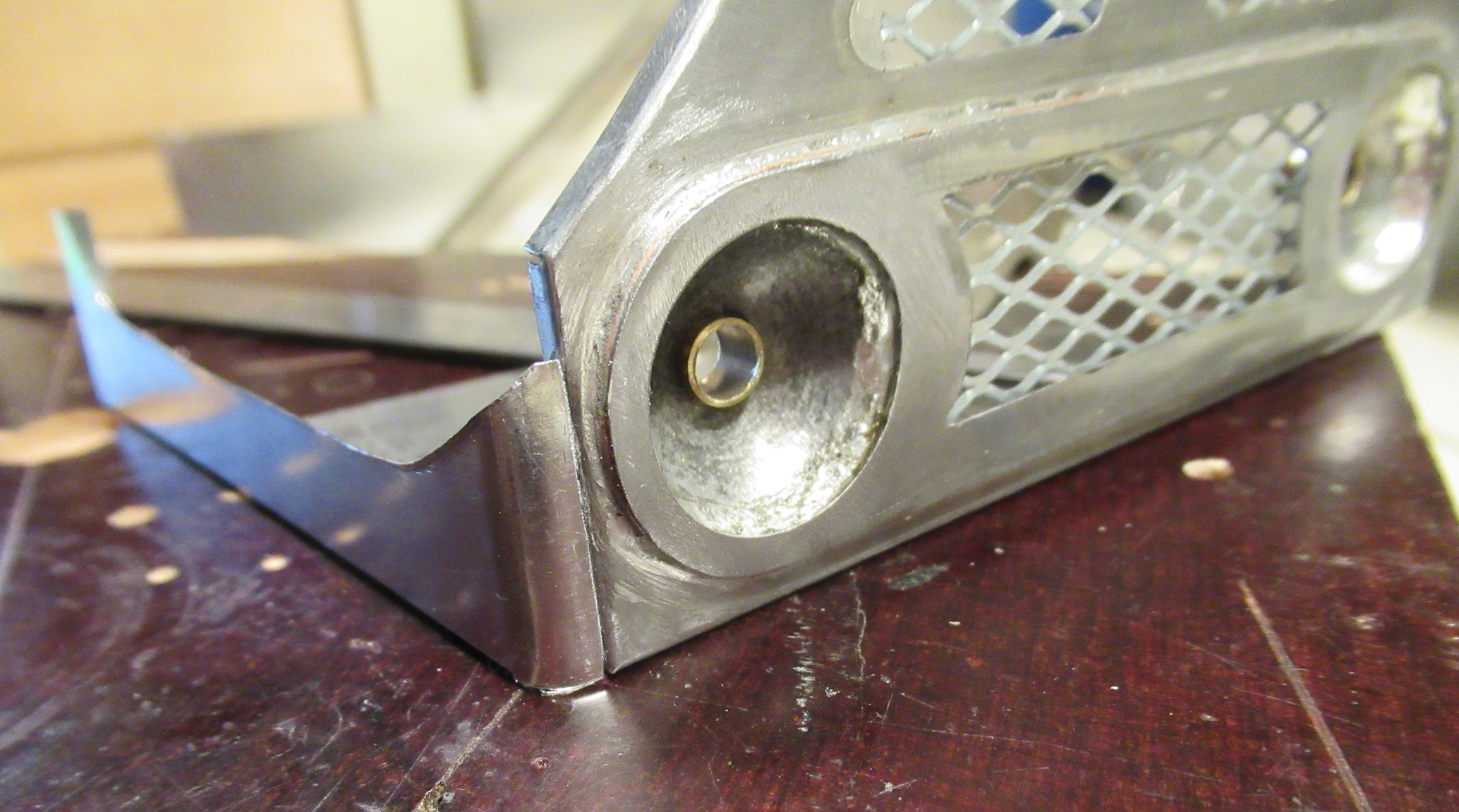

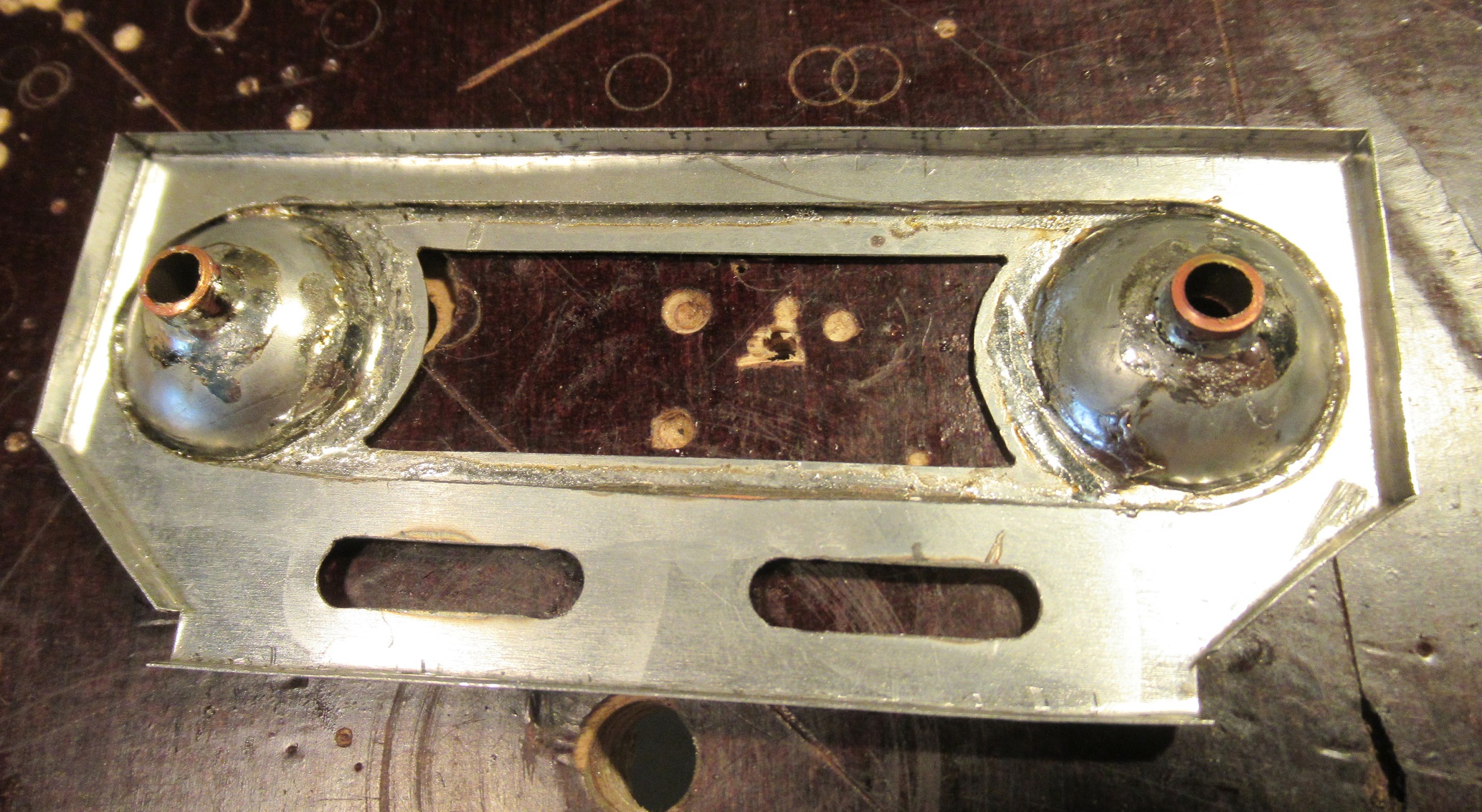

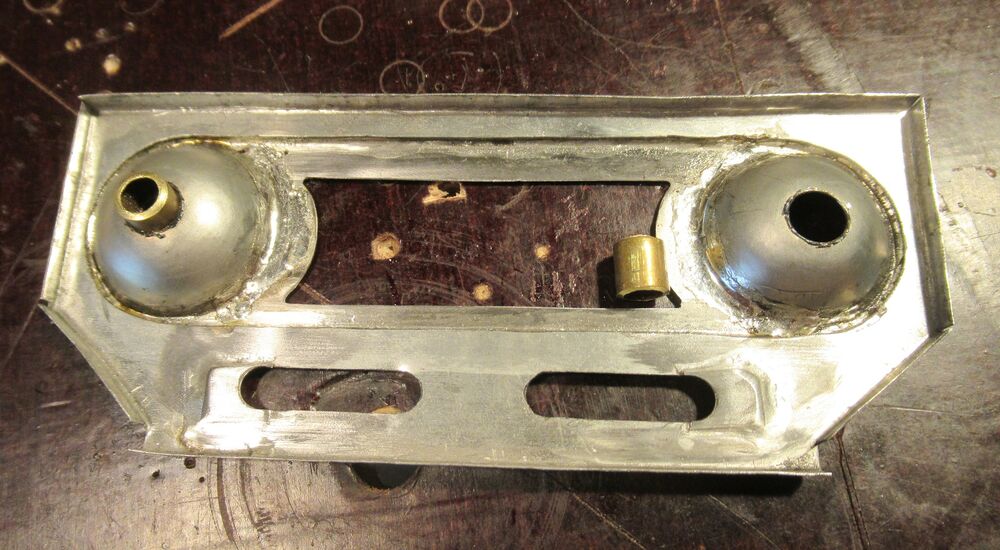

Reiät on helppo porata kun umpio on kiinni maskissa. 6mm messinkiputkesta 5mm pitkät pätkät, niihin sopii sitten ledi.

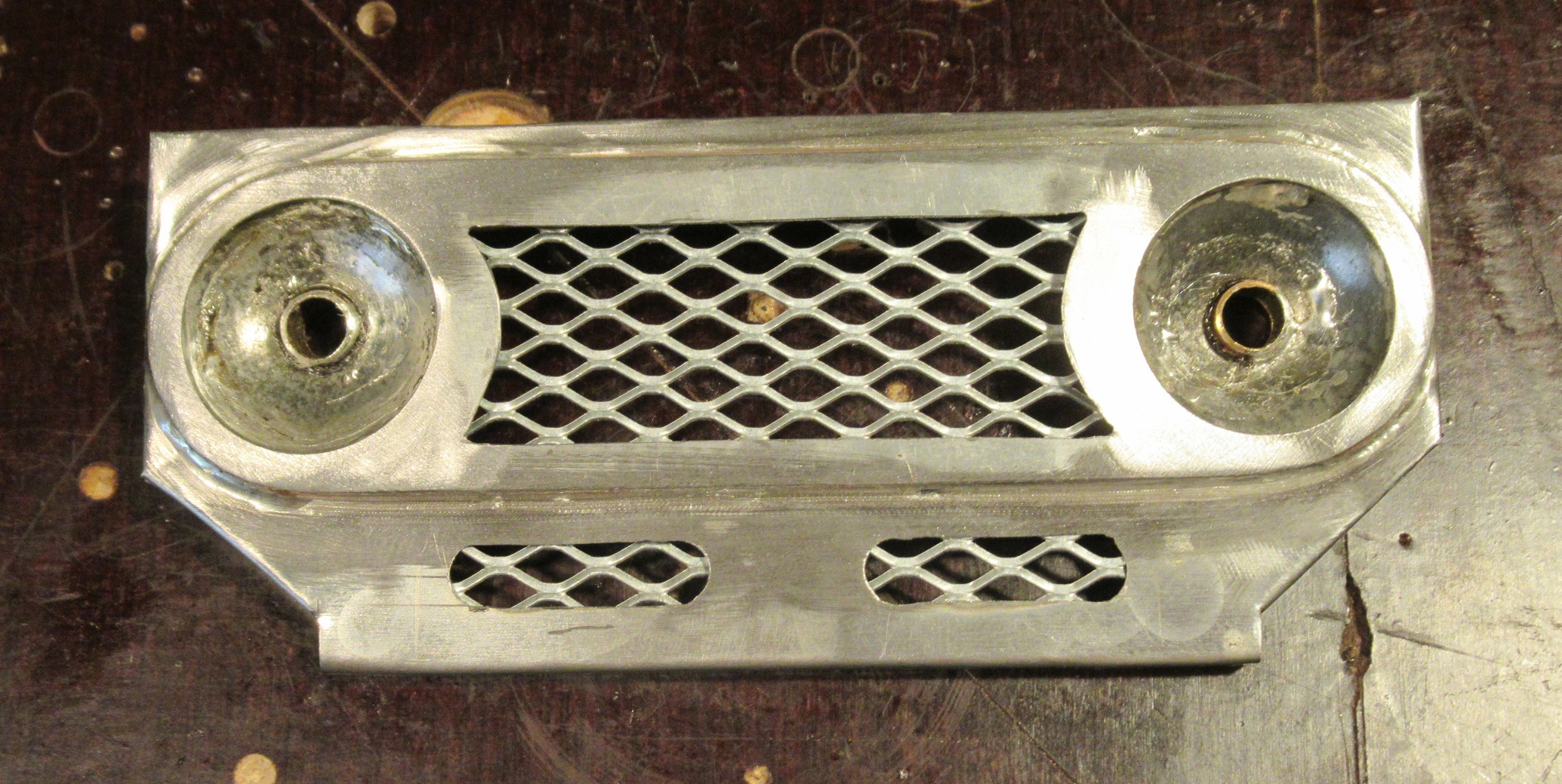

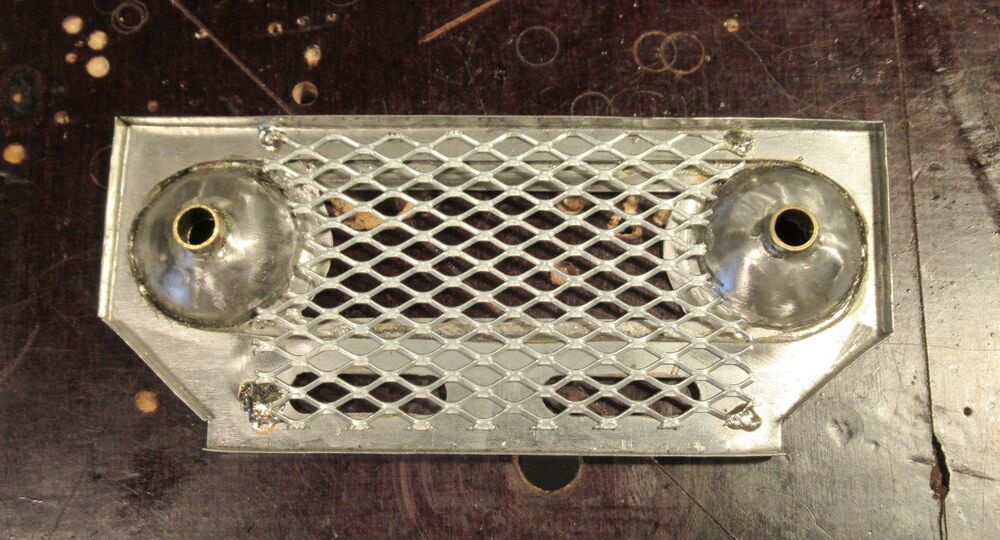

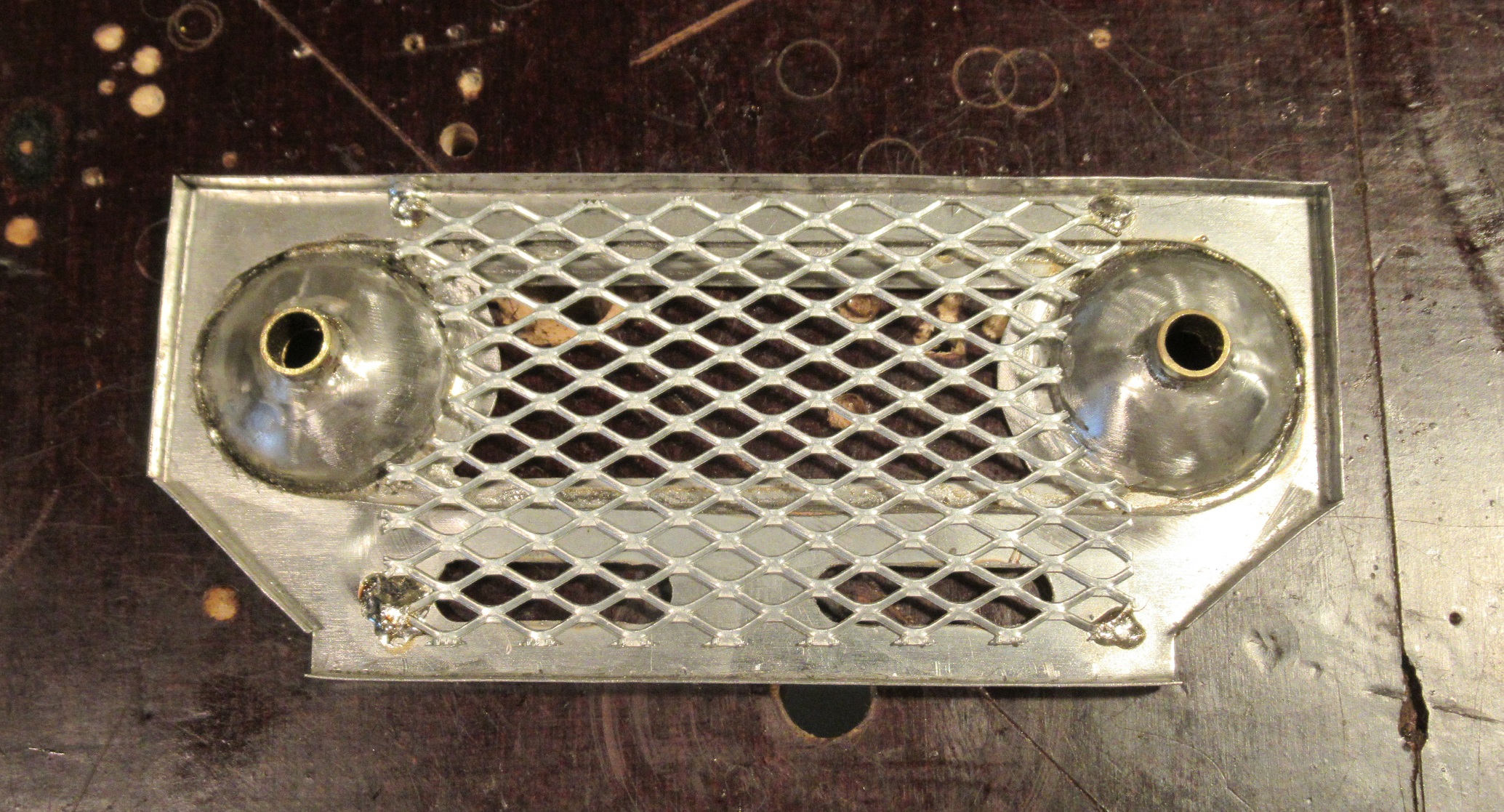

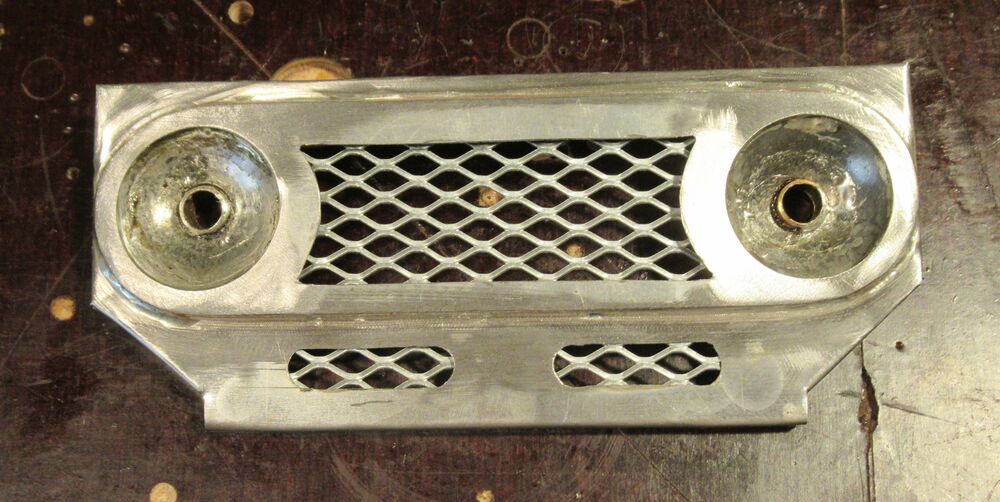

Maskiritilä löytyi auton ilmansuodattimesta, oikean muotoinen kuviointi mutta vähän liian iso reikäistä on. Tinakin sattui tarttumaan ritilään kiinni.

[Beahkit]

Hienoo kunnon vanhaa hyvää käsityötä, minä arvostan, kun itellä alasin on tutumpi kuin 3d tulostin:)

Semmone hölmö vinkki että monen kaasugrillin raadon alle kun kurkkaa, siellä on usein ilmanottoreiän päällä/ ympärillä aika hienosilimästä metalliverkkoa, josko ei isoa palaa, olisko 25x8cm.

Toinen hyvä paikka elinpiirissäni on aukoa stihl moottorsahan äänenvaimennin t27 avaimella ja sielä pöntön sisällä on useassa mallissa todella sirosta messinki tai teräs langasta tehty pirun hienosilmästä verkkoa noin 4x12cm pätkä.

[RC700]

Hyviä vinkkejä täytyy pitää silmät auki jos noita eteen sattuu. Ei oo mullakaan minkäänlaista kokemusta 3d tulostimista, alasimella ja vasaralla mennään jatkossakin.

[lassii]

Minkälaisilla välineillä leikkaat ja taivutat? Tuo peltihän menee saksilla kyllä mutta taivutukset?

Itse hain IKH:sta 125e pöytämallin kanttikoneen, oikeastaan vain ja ainoastaan puskureiden tekoa silmällä pitäen jotka ajattelin tehdä 0.5-0.7mm kakkapellistä. Toki kanttikone on aina yleishyödyllinen varuste esim keittiössä tai vaikkapa yöpöydällä mikäli tulee joku hyvä idea juuri ohi kulkiessa....

[RC700]

Tavallisilla saksilla leikkaan ja 8mm leveillä lattatongeilla kanttaan, pikku hiljaa nysväten. Pikkusenko tekis mieli ostaa semmonen pieni kanttikone, mitenkäs terävän kantin IKH:n kanttikone tekee ohueen tinapeltiin?

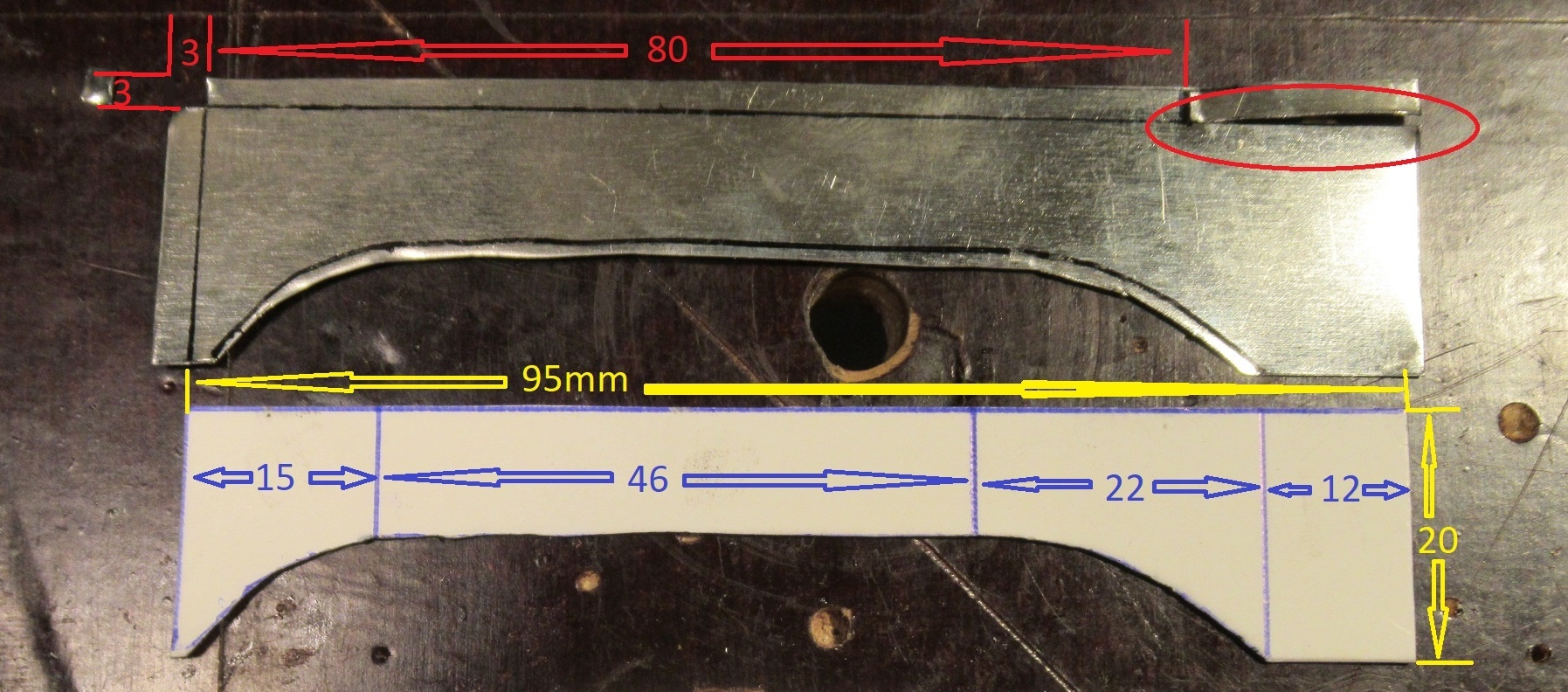

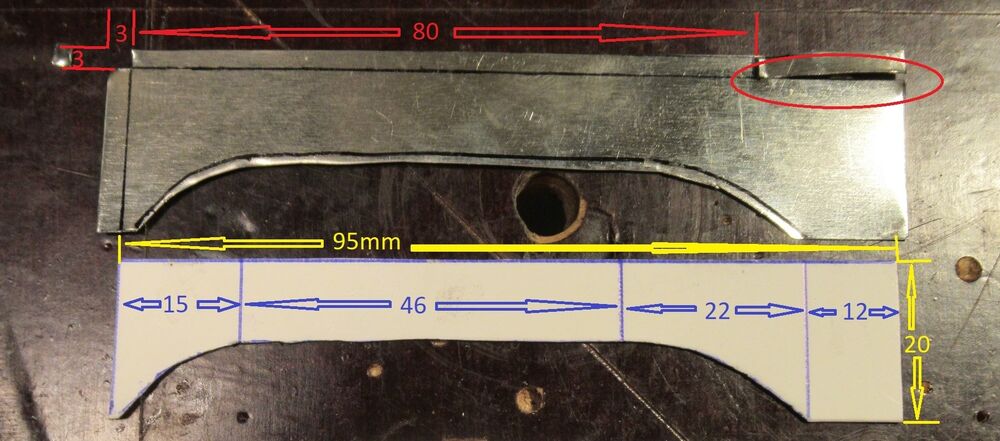

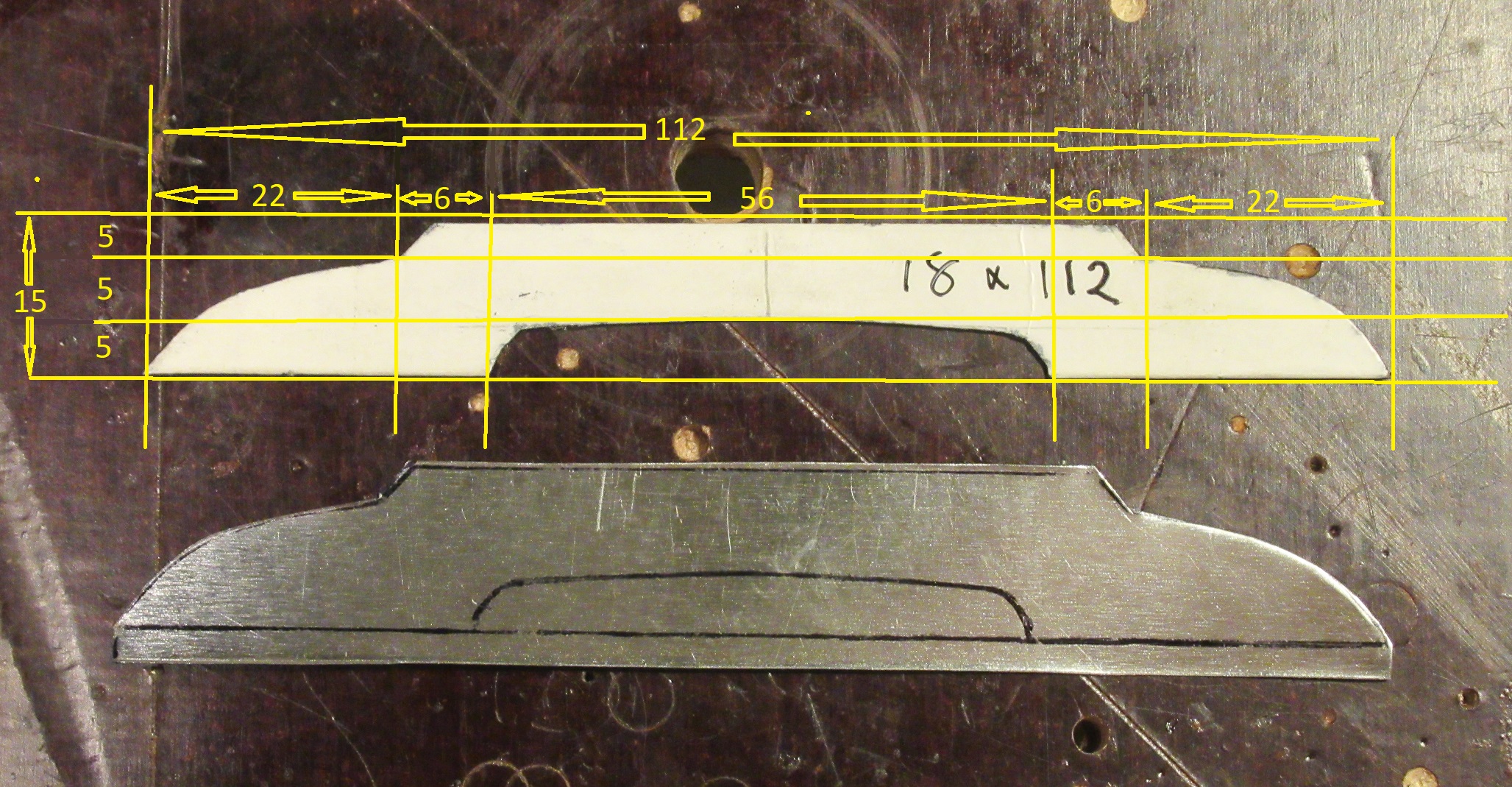

Lokarin päälle tuleva nokan kylkipelti, pahvista ensin malli 95mmx20mm. Pahvimalliin pysty viivat 15,46,22 ja 12mm, viivojen avulla hahmottelin lokarin kaarta. Toisessa päässä kaari on lyhyempi ja jyrkempi, toisessa päässä pidempi ja loivempi, väliin jäävä 46mm osuus on suora ja 10mm korkea (mitta jäi kuvasta pois). Peltiin piirsin mallilla ääriviivat ja +3mm toiseen päähän ja yläreunaan. Yläreunaan kanttausta jää 80mm, mutta ei kannata vielä tässä vaiheessa leikata punaisella ympyröityä "liparetta" pois.

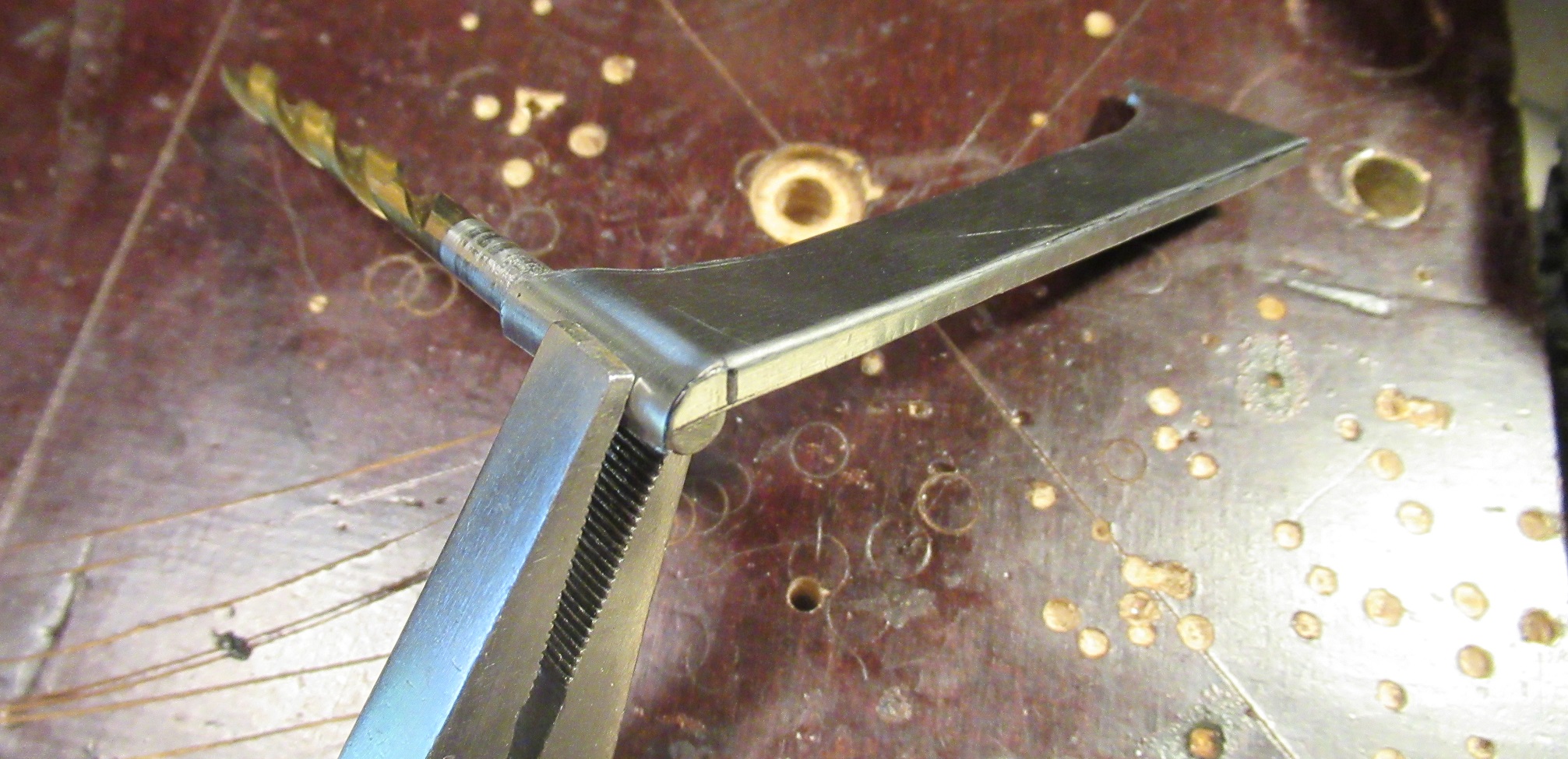

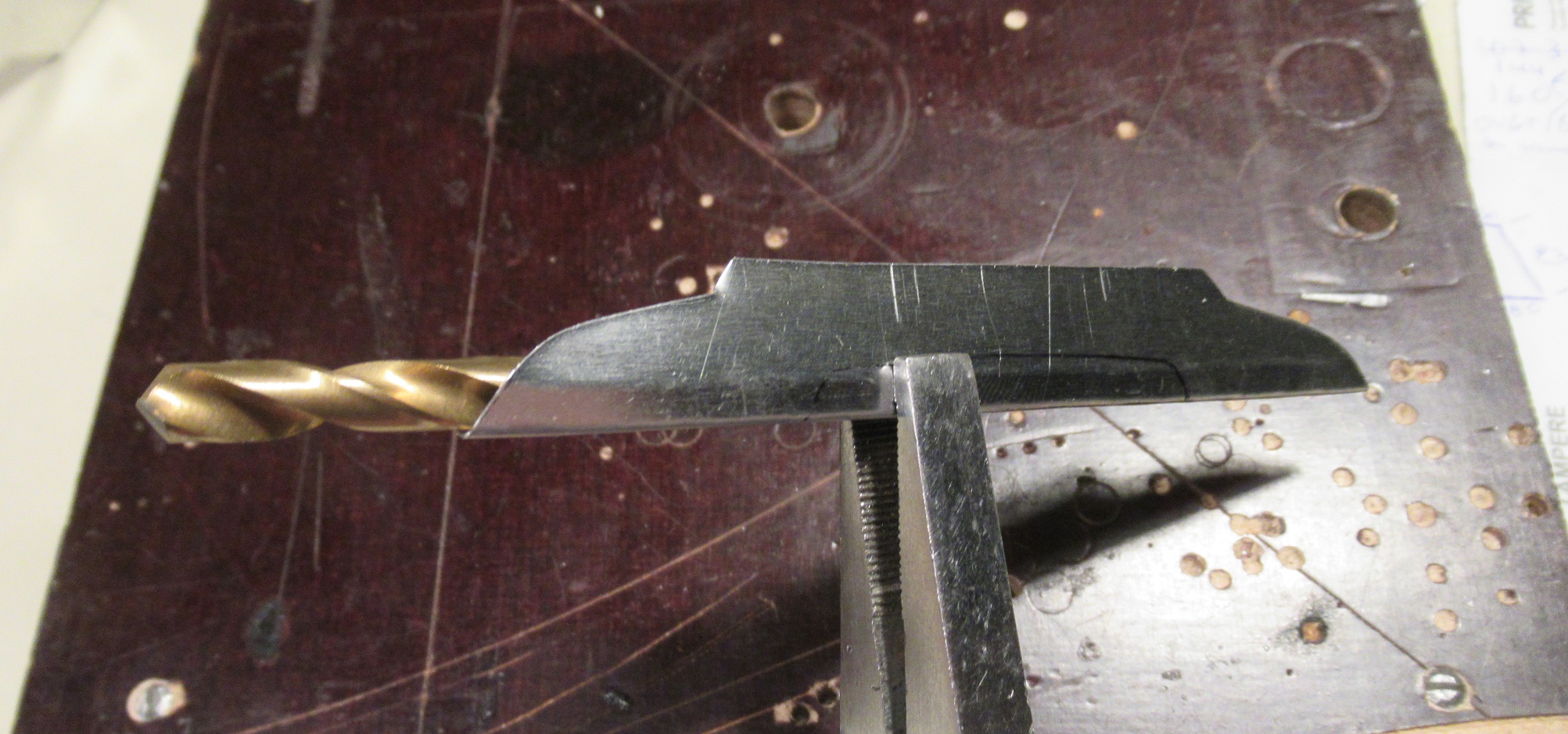

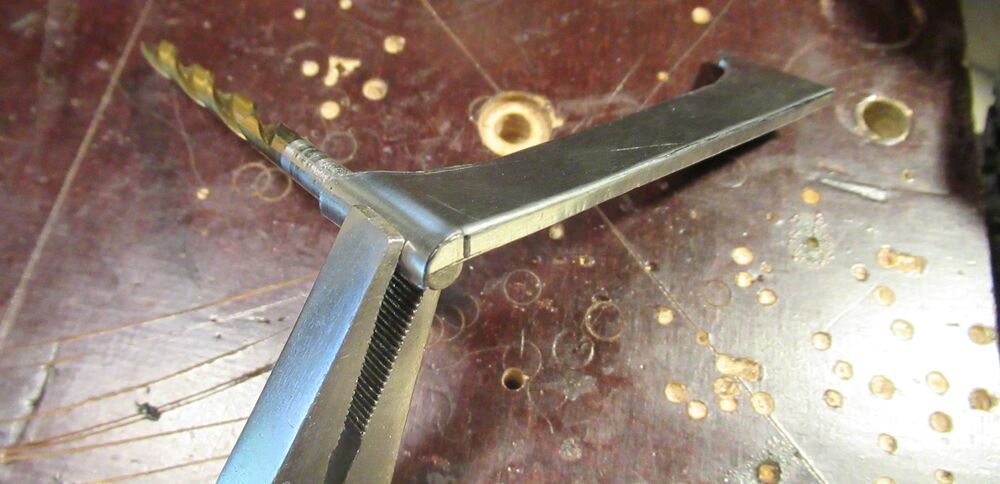

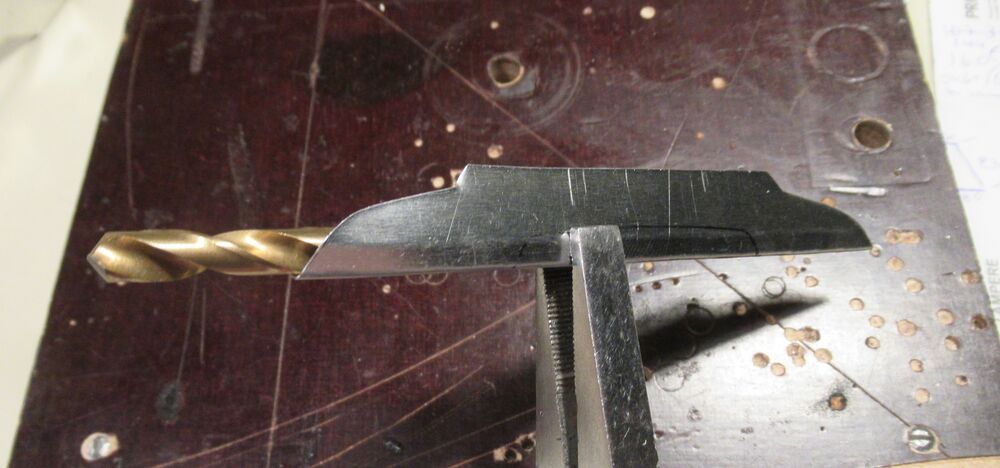

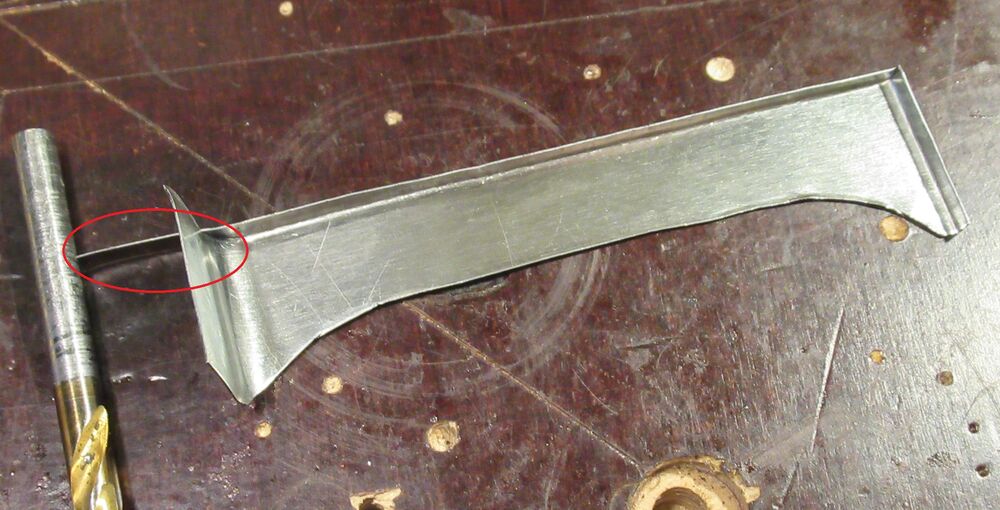

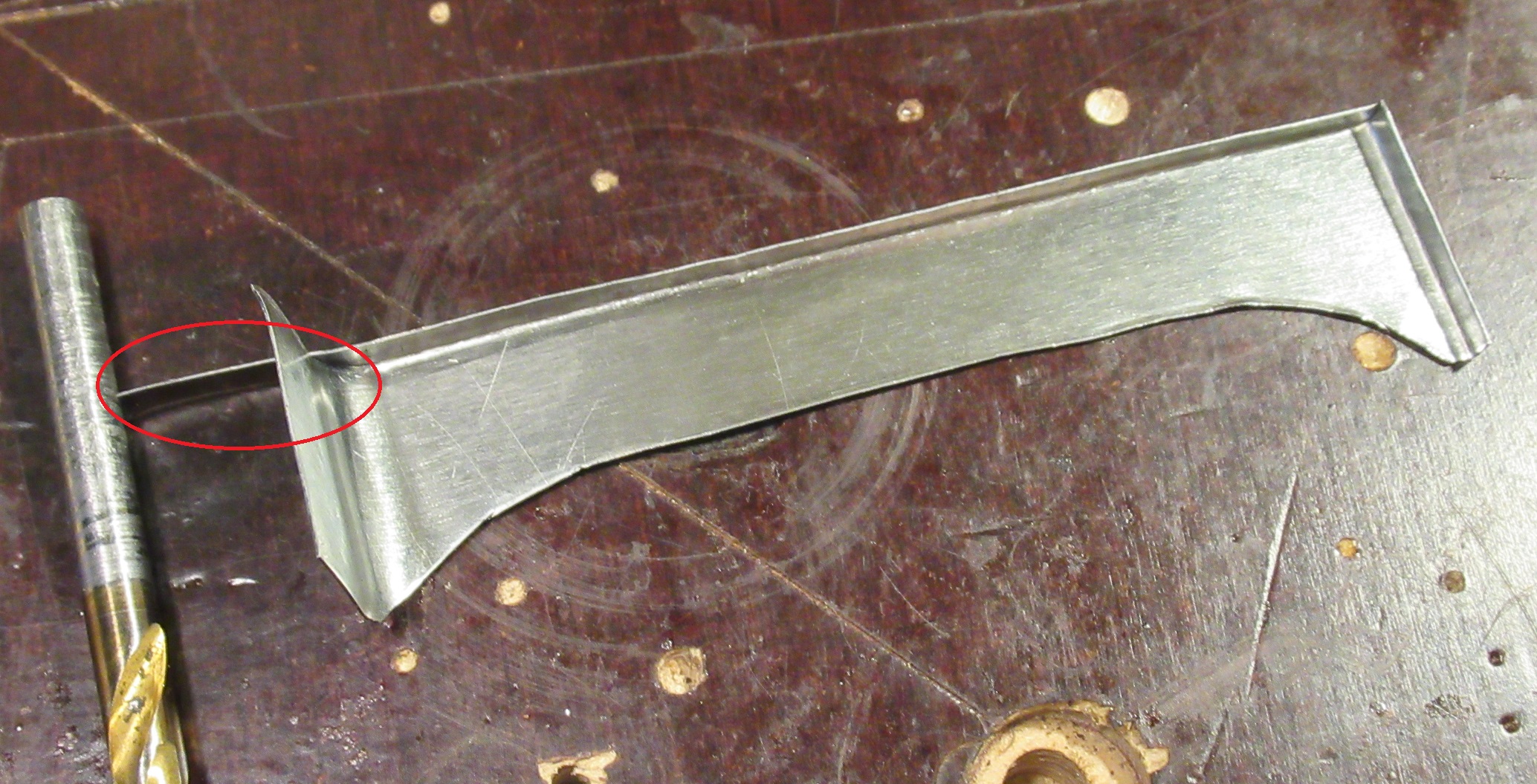

5mm poranterää vasten käänsin pellin pään pyöreäksi, huomaa ympyröity "lipare" vielä mukana.

Tässä kohtaa lipareen voi pyöristää kaarevan pään mukaan. Myös poranterää vasten pyöreäksi taivutettu "kanttaus" leikataan niin että se on saman levyinen muiden kanttausten kanssa, (3-4mm).

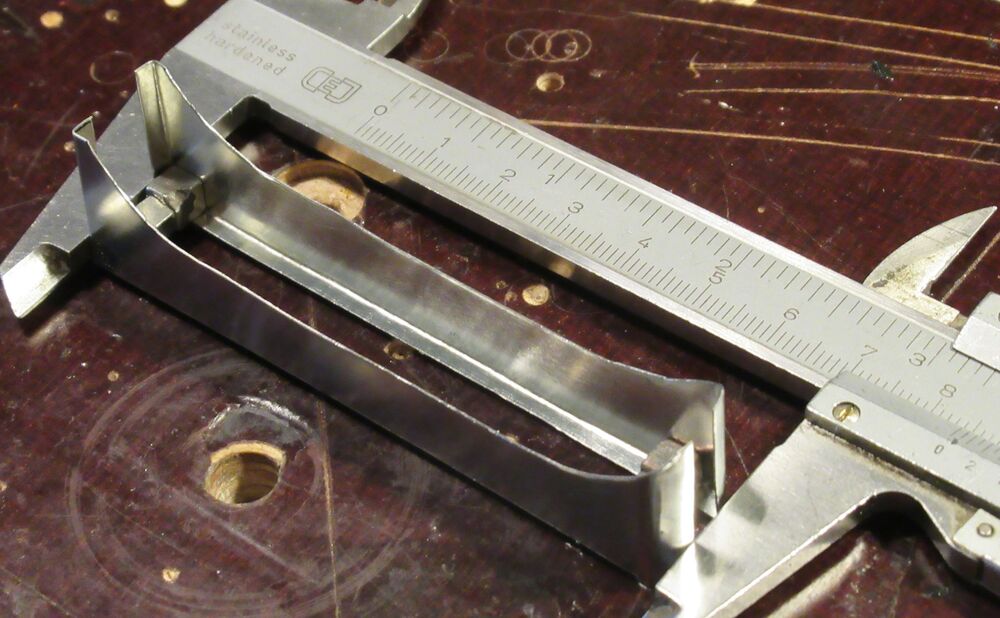

Syntyneet palaset ovat 84mm pitkät, toisen pään pyöristyksen kera.

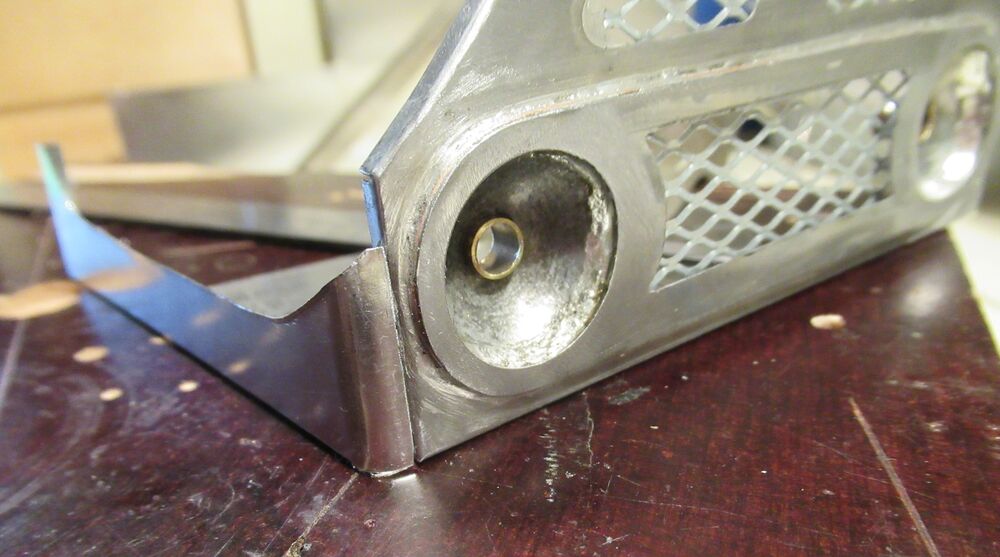

Kylkipala ja maski tasaiselle levylle väärinpäin.

Toisella levyllä ja puristimella painattaa palaset levyä vasten.

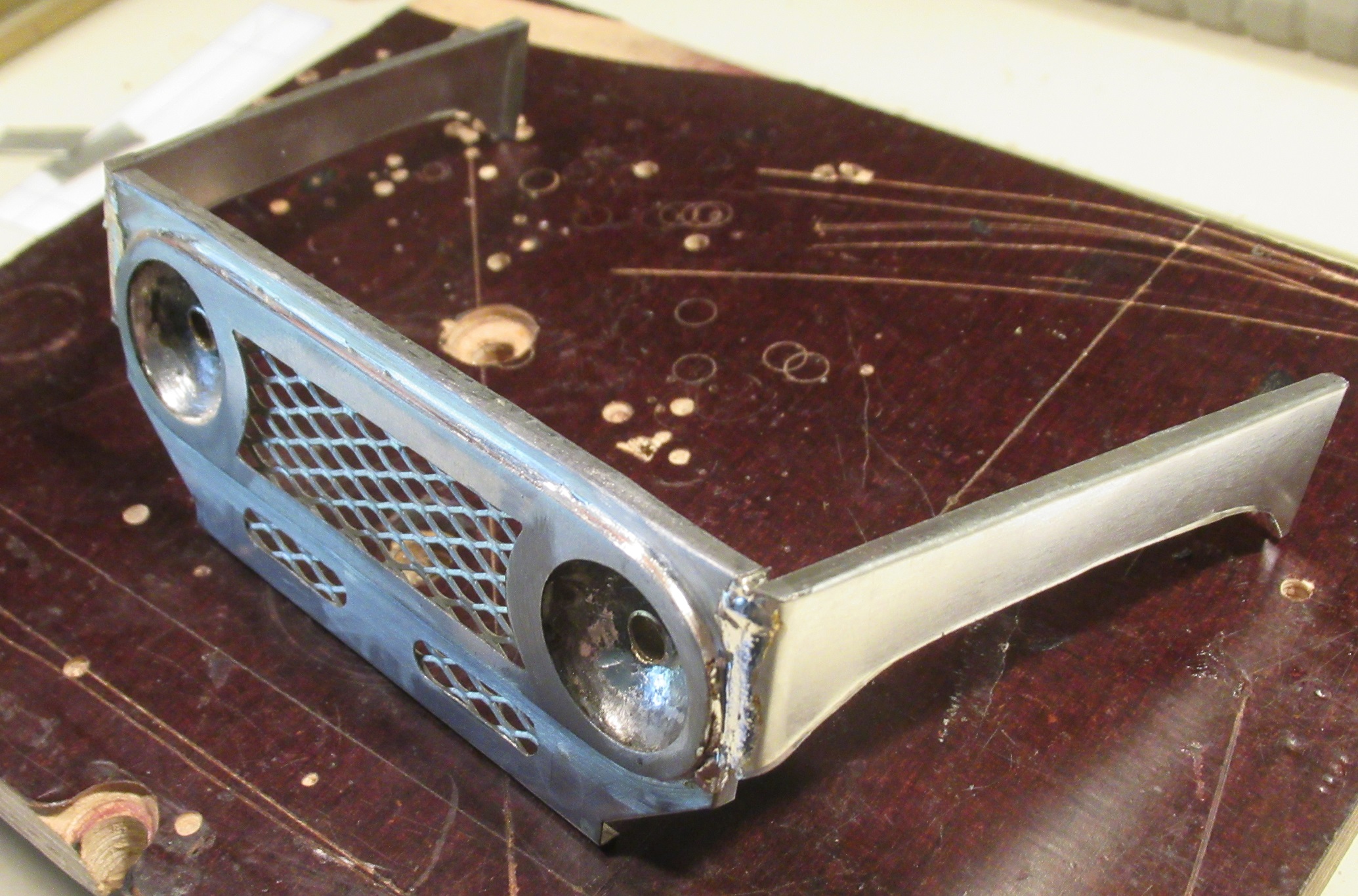

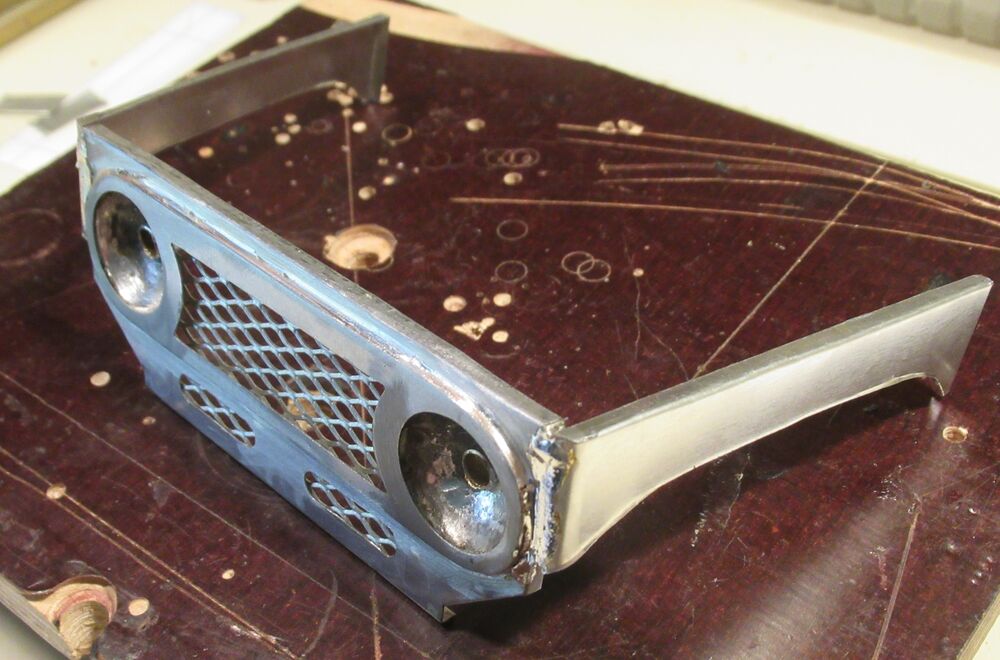

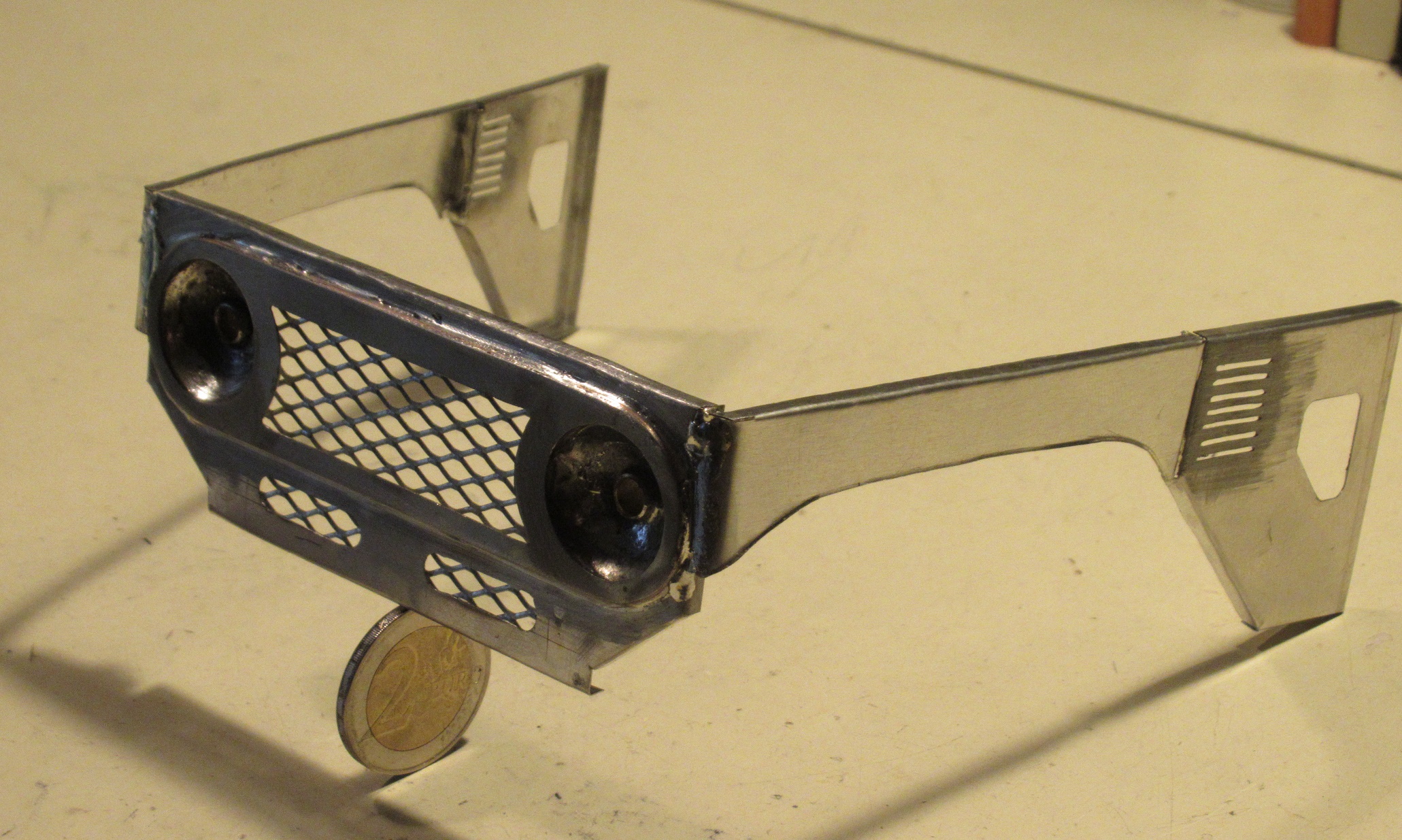

Ja tinalla nippuun.

Saakohan noista selityksistä kukaan mitään selvää?

[lassii]

Tavallisilla saksilla leikkaan ja 8mm leveillä lattatongeilla kanttaan, pikku hiljaa nysväten. Pikkusenko tekis mieli ostaa semmonen pieni kanttikone, mitenkäs terävän kantin IKH:n kanttikone tekee ohueen tinapeltiin?

Heh, paketti on vielä avaamatta kun tuli hoppu Näkkimäkeen auto laittaa kuntoon, laitan kyl raporttia.

[Pisepise]

Hienoa työtä!

Tuo on esimerkillistä kuinka jaat eri työvaiheet. Kun tähän oikein syventyy niin kyllä noista esimerkeistä todella hyvin selvän saa.

Melkein voisin aloittaa jo näillä ohjeilla seuraamaan perästä.

[RC700]

Kiitos. Tuntuu että on vaikee saada kaikkia ajatuksia ja niksejä pään sisältä teksti muotoon. Lokarin päälle tulevien peltien tekemiseenkin meni vähemmän aikaa, kuin tuon viestin kirjoittamiseen ja kuvien muokkaamiseen. :D

[RC700]

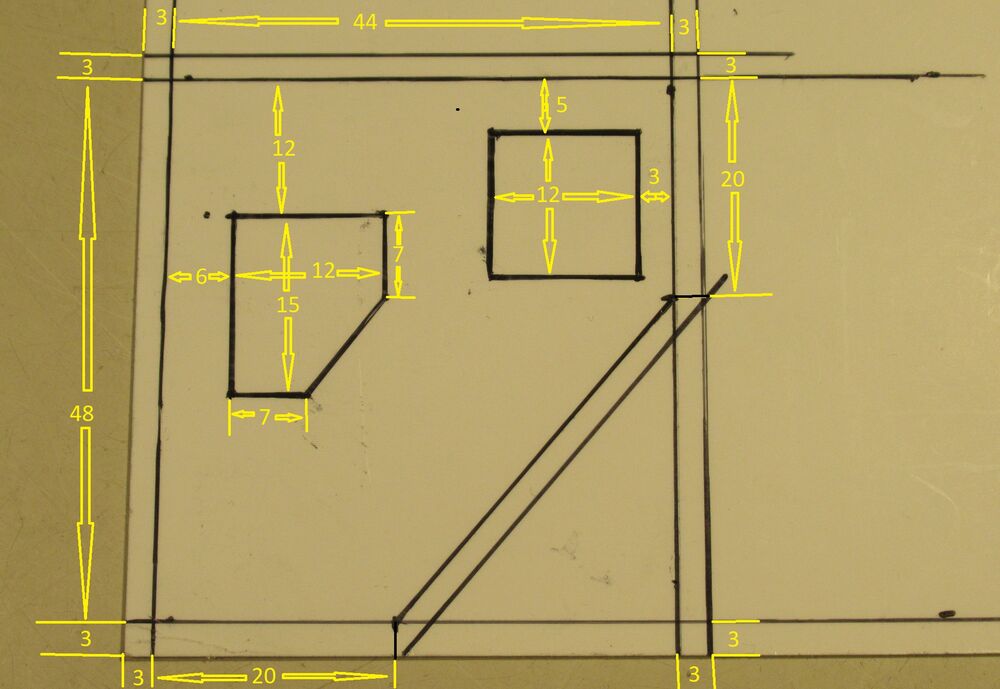

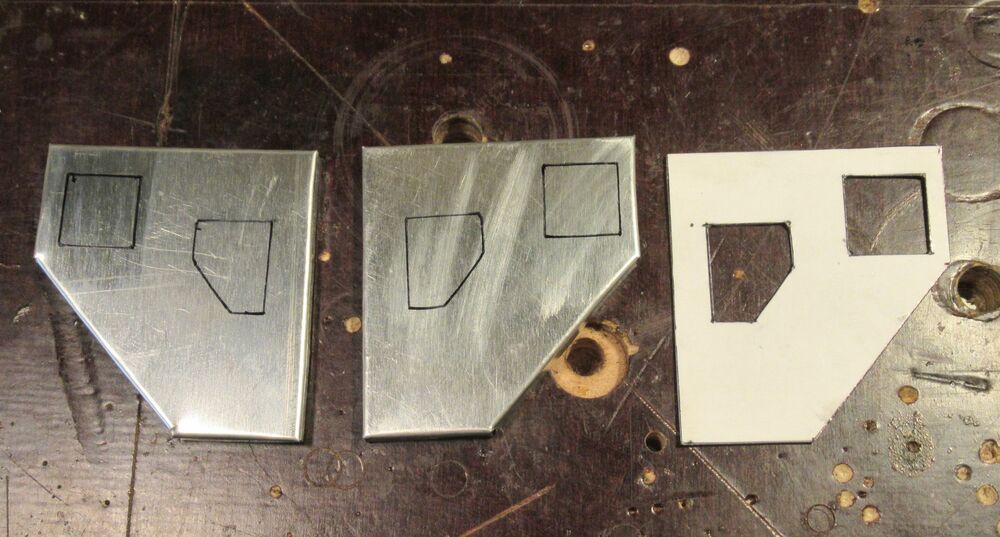

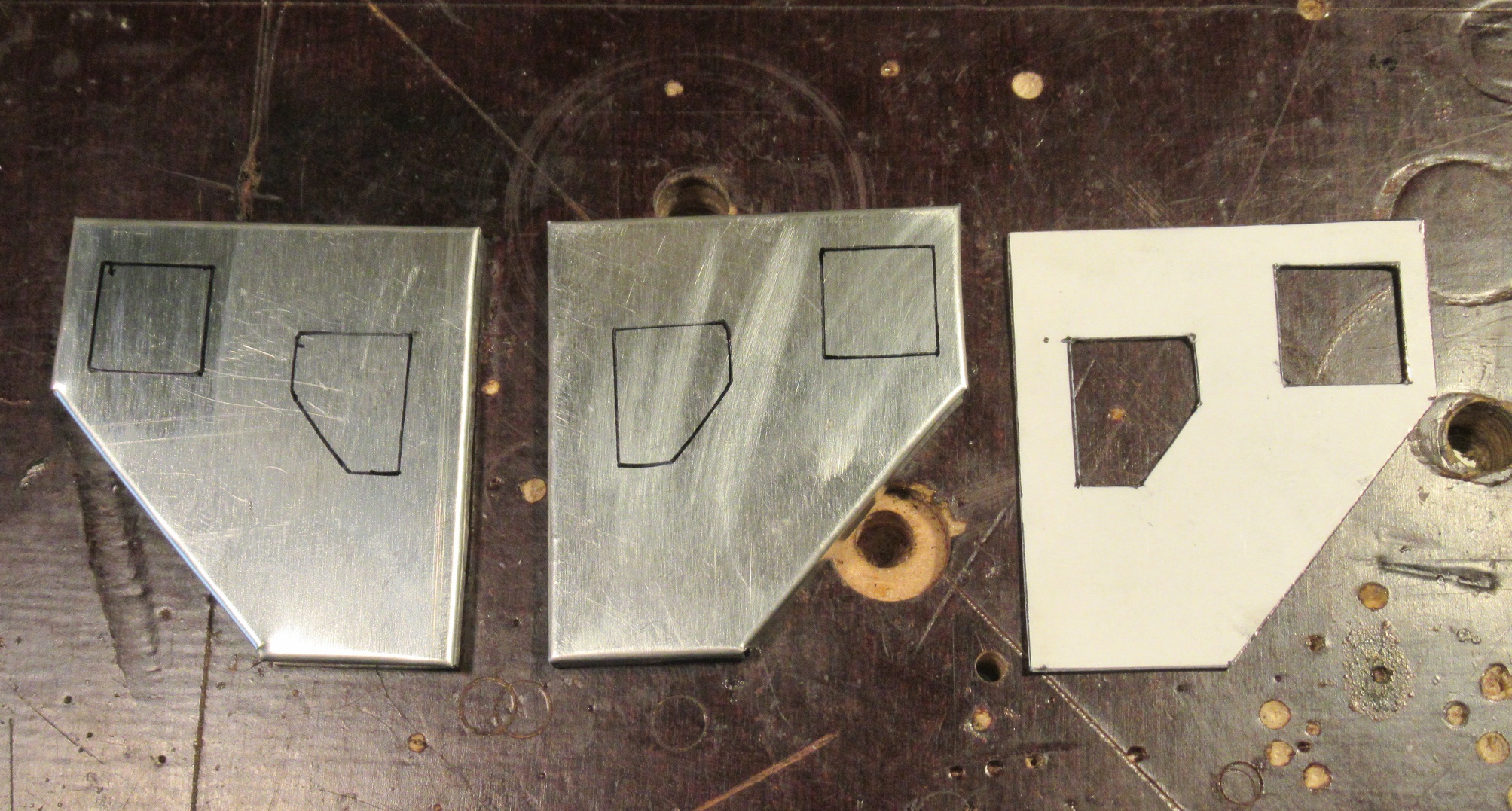

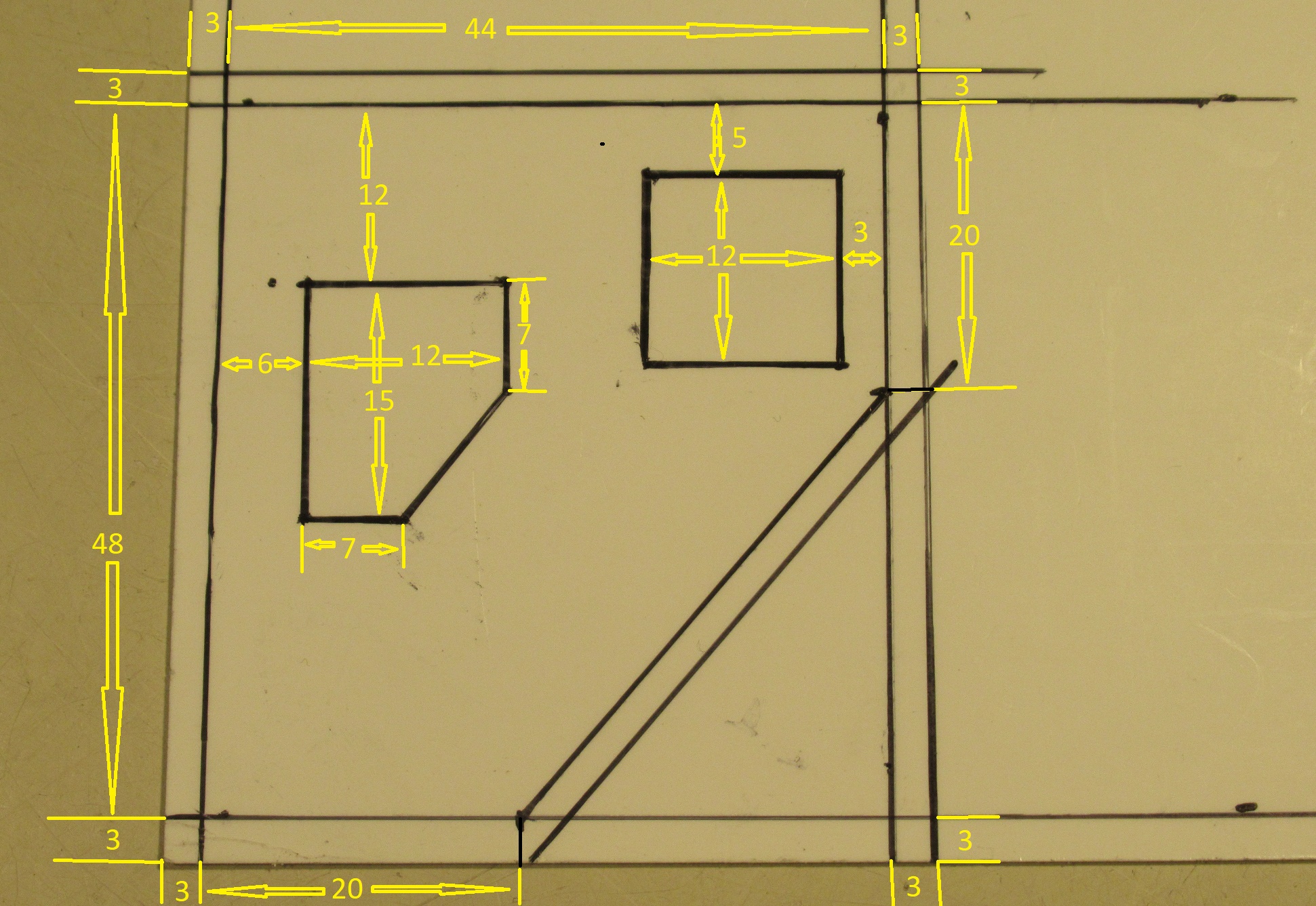

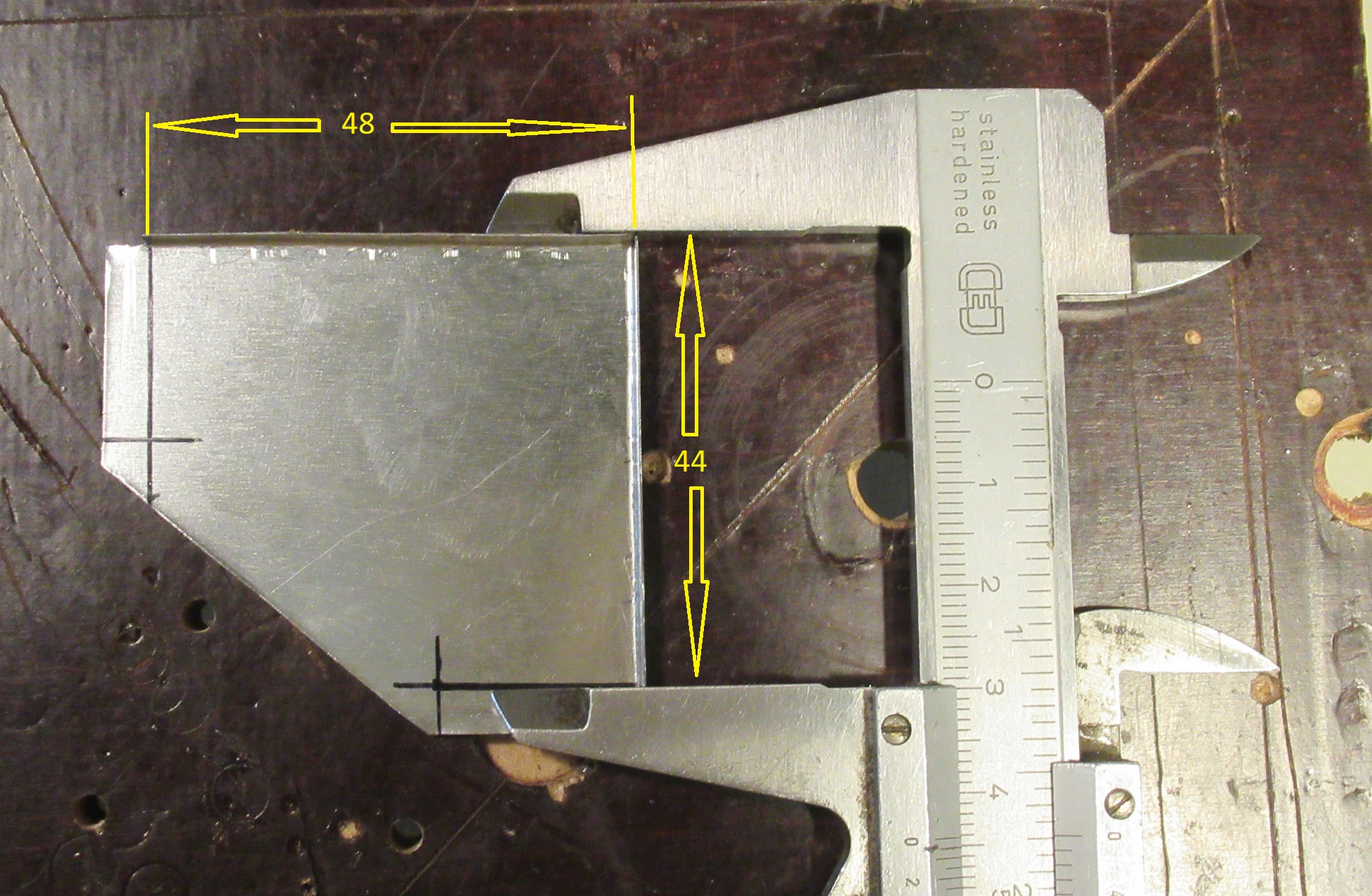

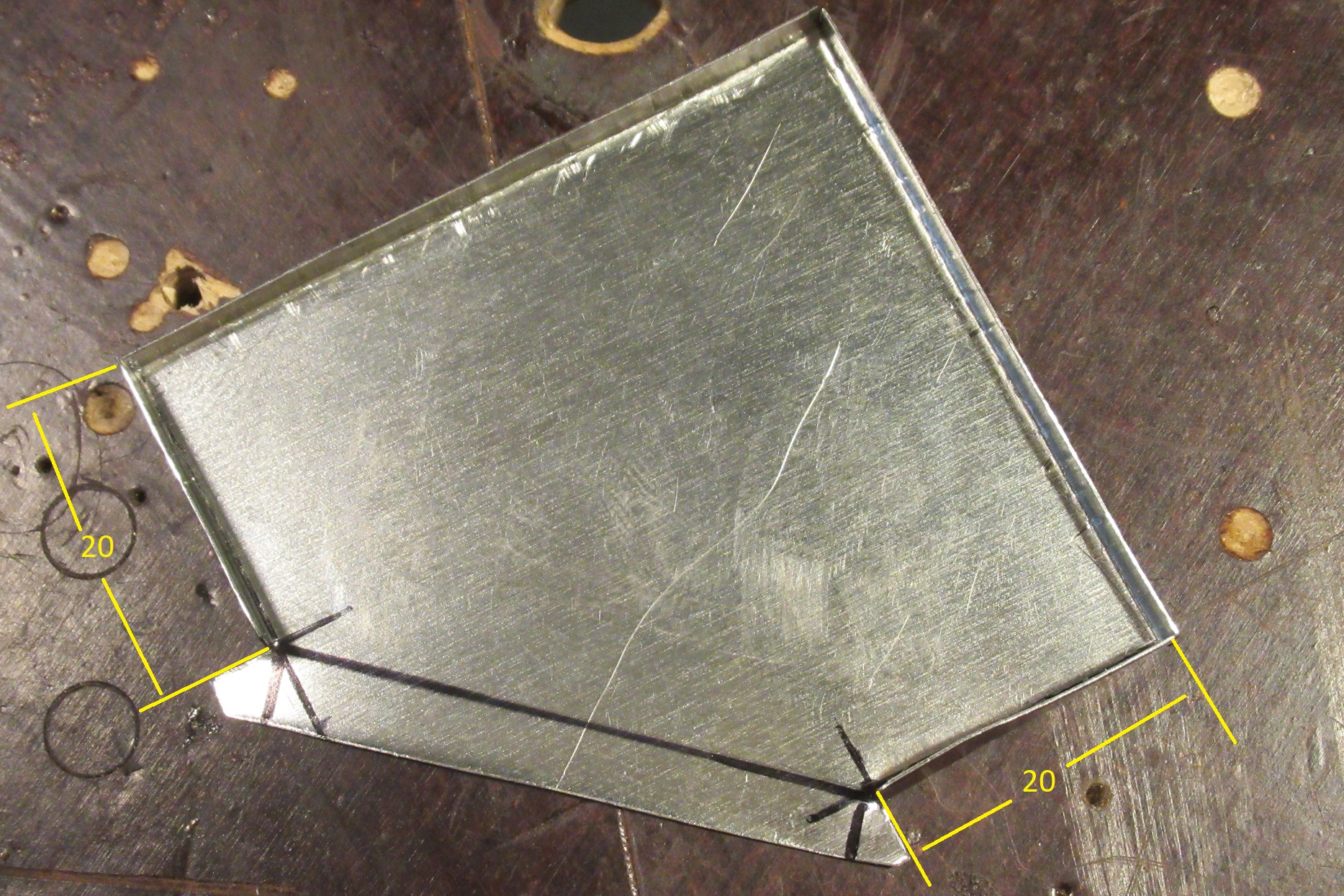

Seuraava pala on 44mm x 48mm plus 3mm kanttaus varat. Tuuletusluukkujen mitoitukset kuvassa. Alemman luukun kulmat kuuluu olla pyöreät.

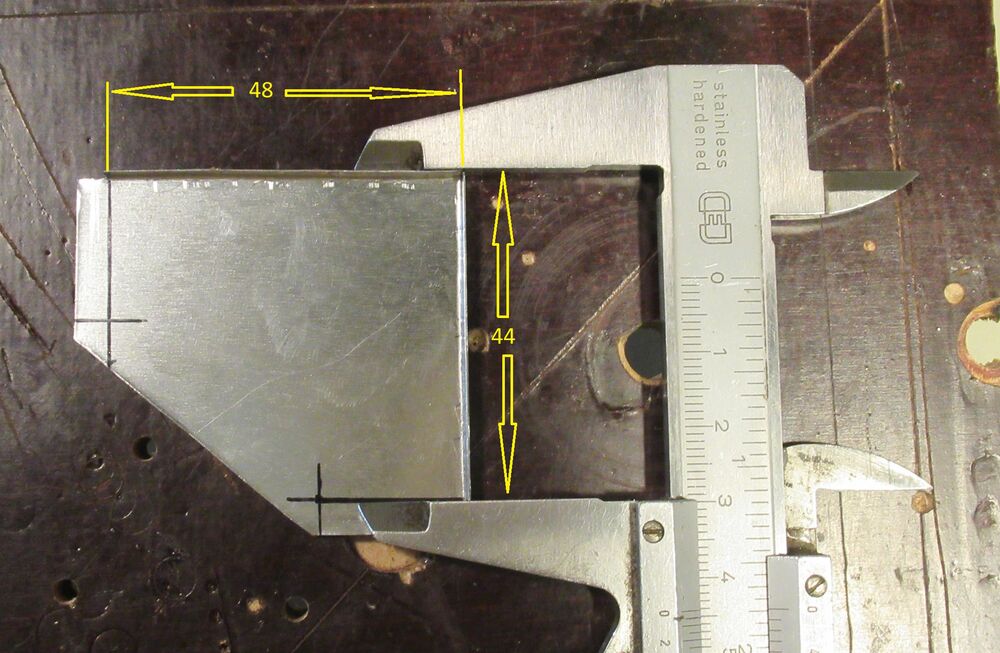

Ensin pitkien sivujen kanttaukset, tässä kohtaa on vielä hyvä viilata kanttia lyhemmäksi jos tarvii.

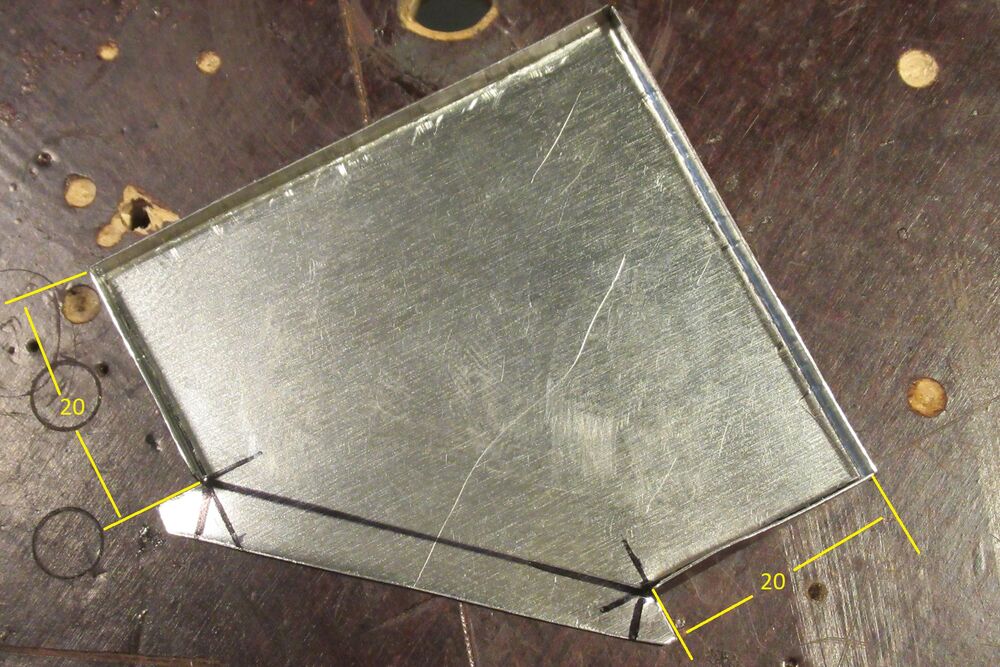

Kahden lyhyemmän kantin jälkeen on hyvä piirtää viiva vinolle kantille.

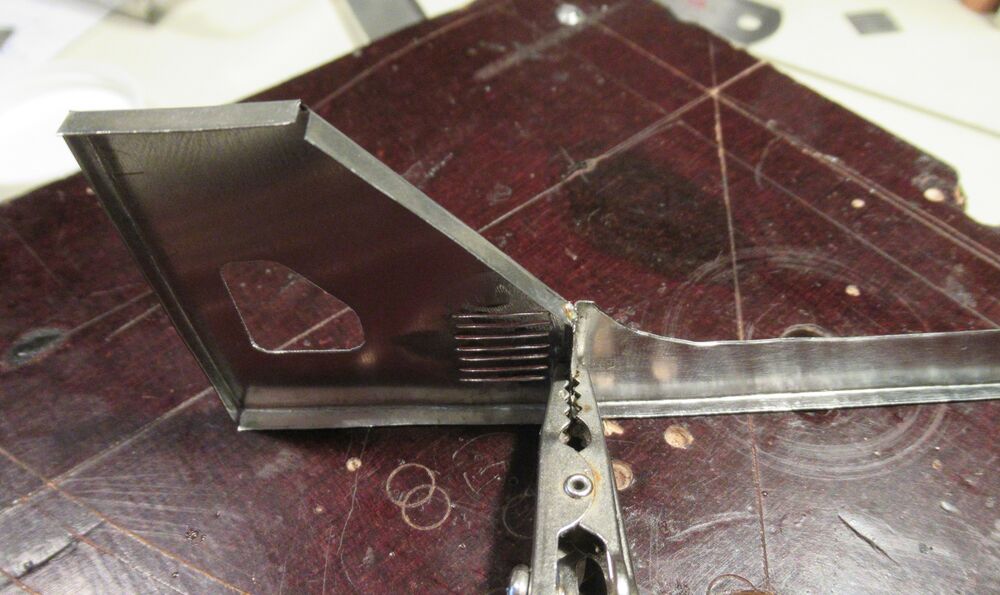

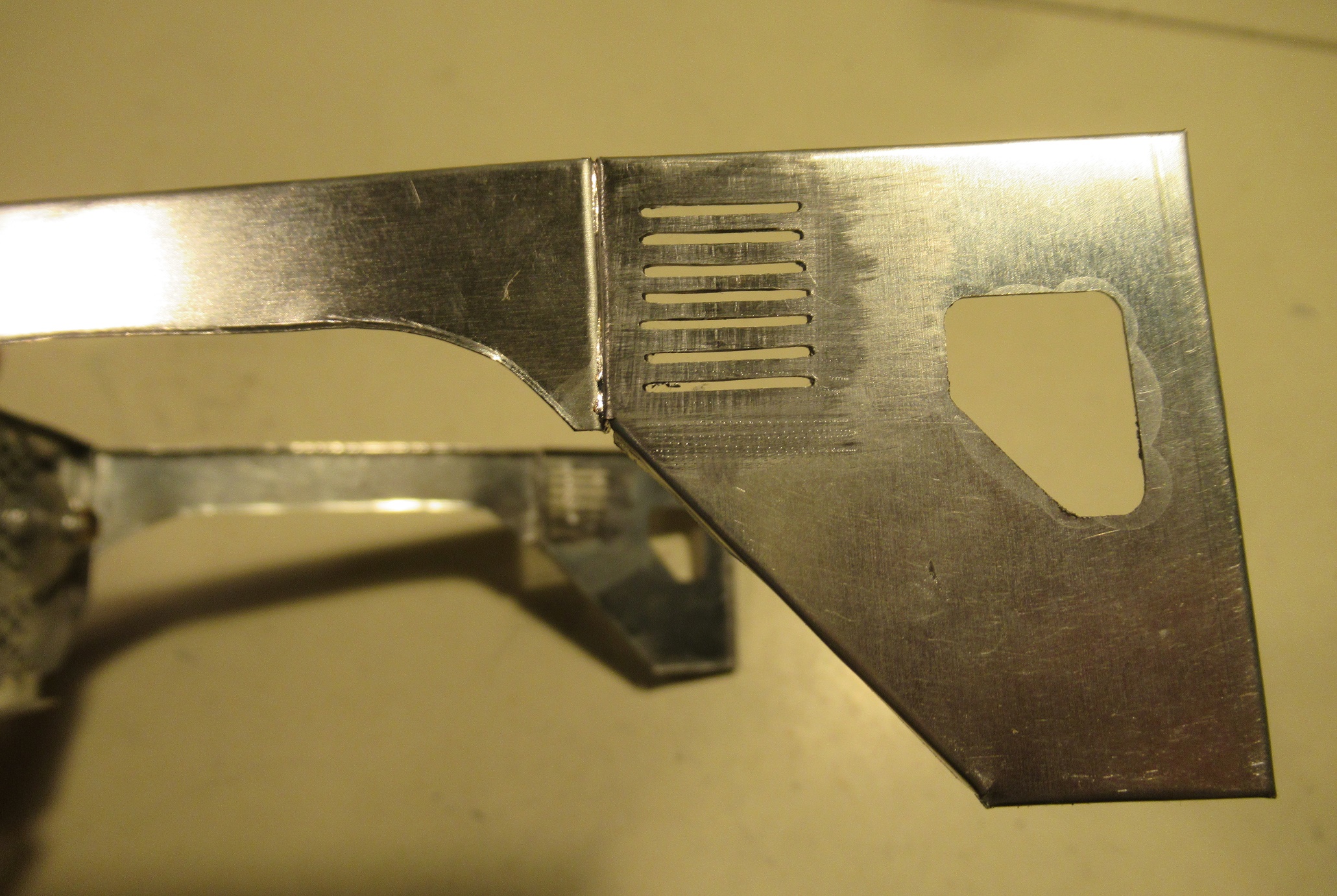

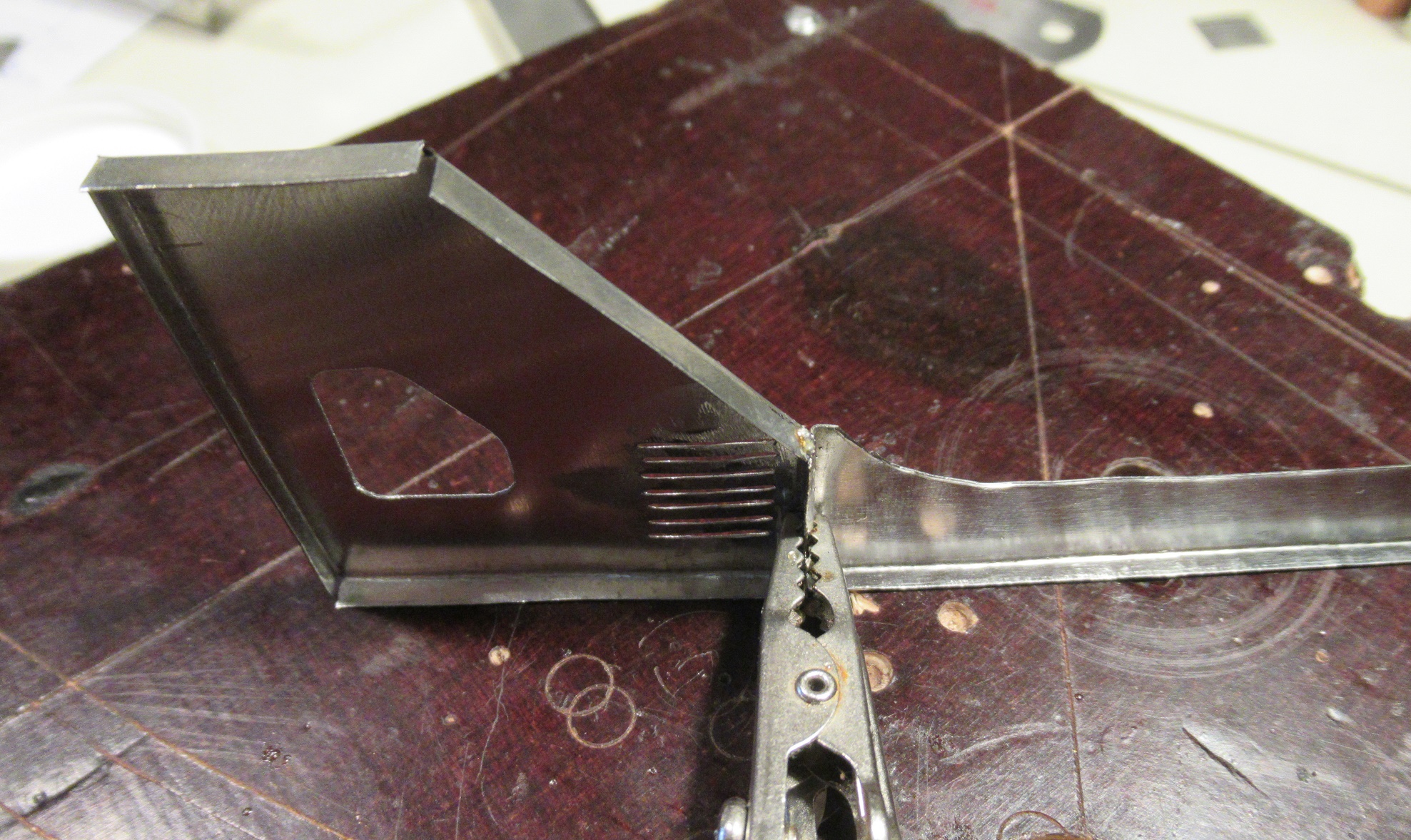

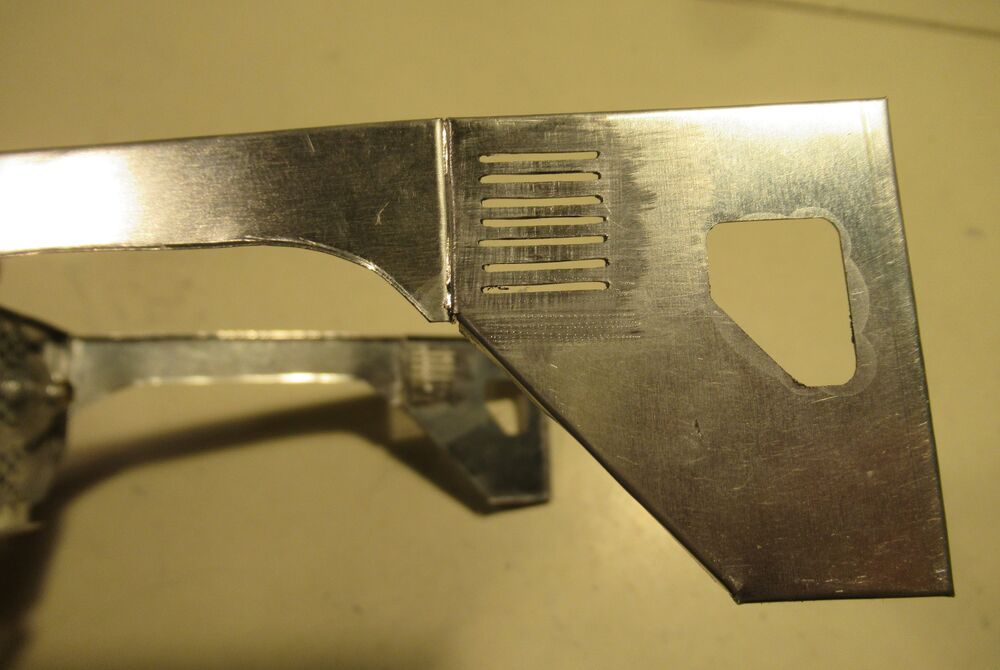

Kannattaa tinata takapuolelta niin jää yksi yksityiskohta näkyviin. Sauma kuuluu näkyä.

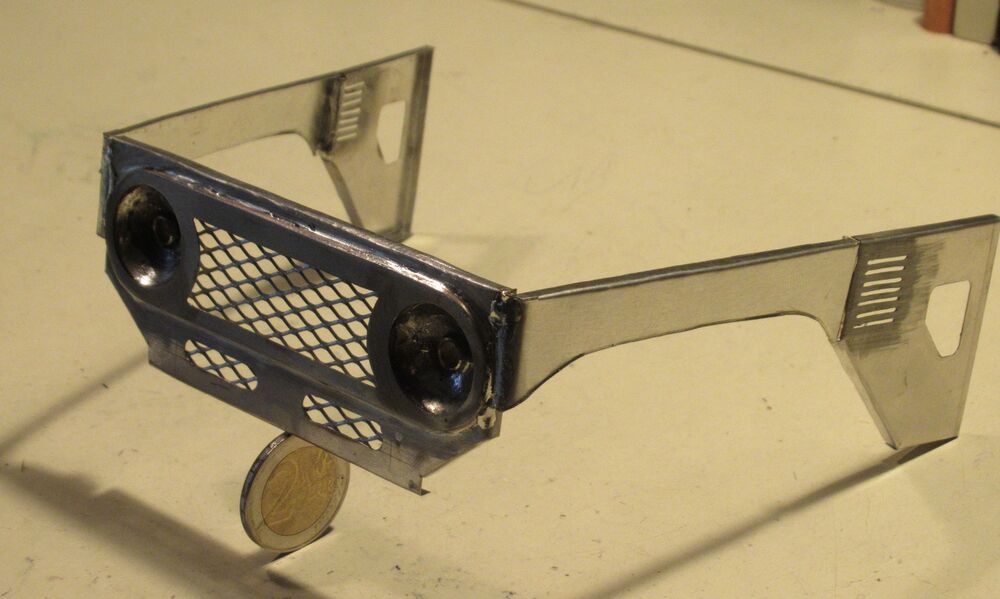

Kuten kuvasta näkyy niin lokarin linja ei ihan osu osien kesken, mutta sillä ei merkitystä ole vielä tässä vaiheessa, korjaantuu lokaria tehdessä.

[Hadesbear]

Näitä sinun kuvia ja tarkkoja selostuksia on tosi mahtava lukea. Näissä on sitä oikeeta tekemisen meininkiä ja ällikällä lyötyä olotilaa, kun ihastelee erilaisia osia.

Iso peukku ja arvostus! 😊👏👍

[RC700]

Kiitos Hadesbear.

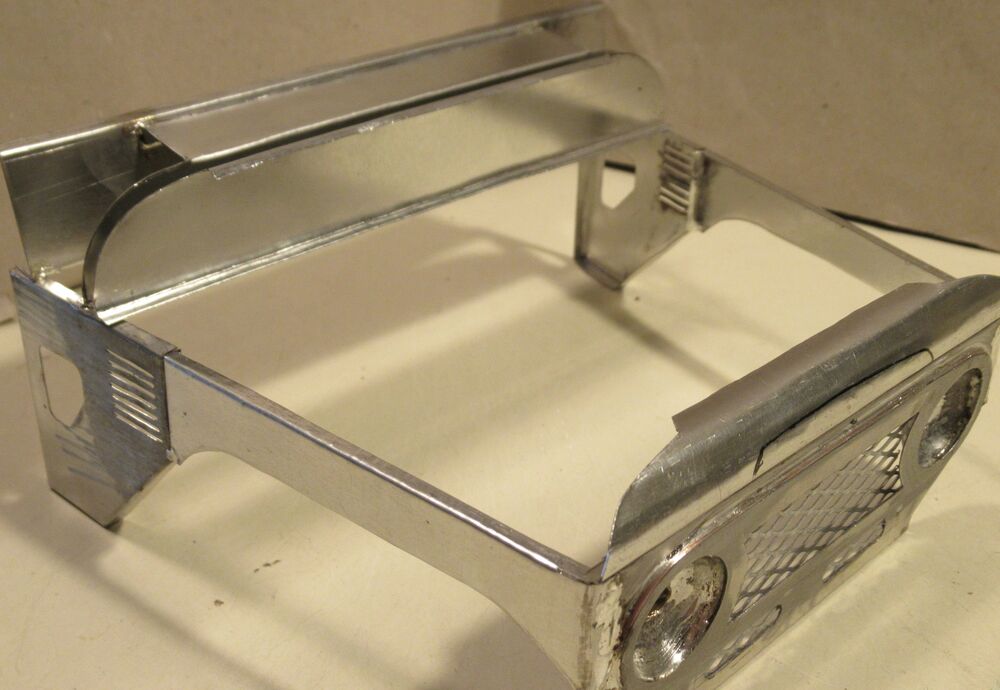

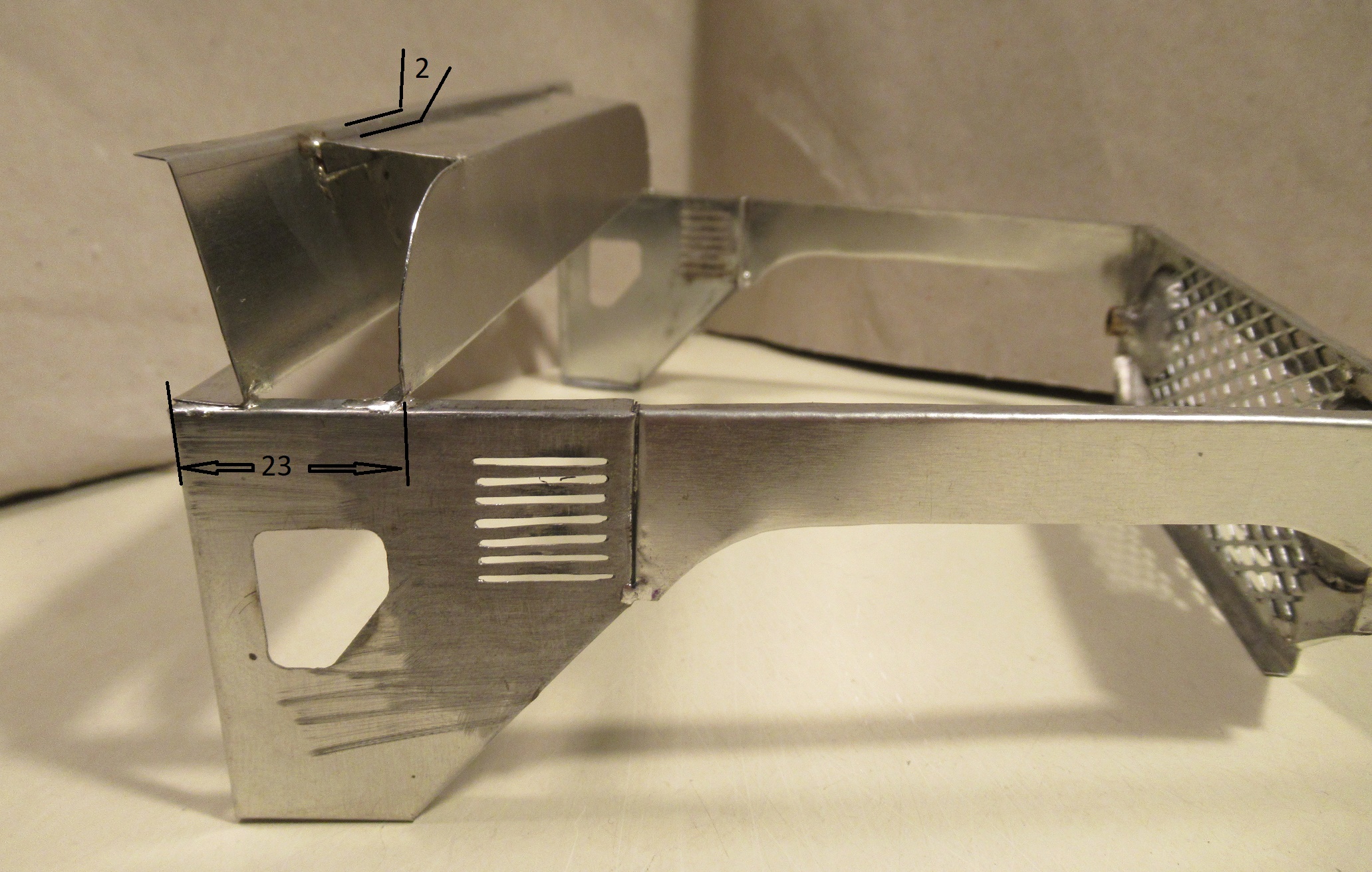

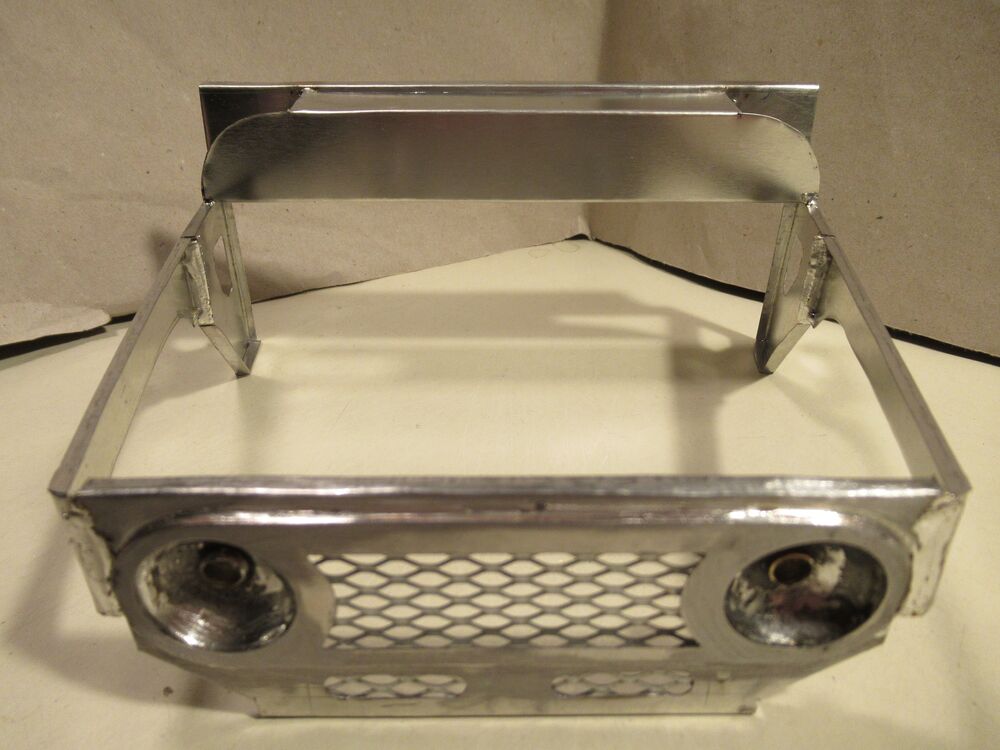

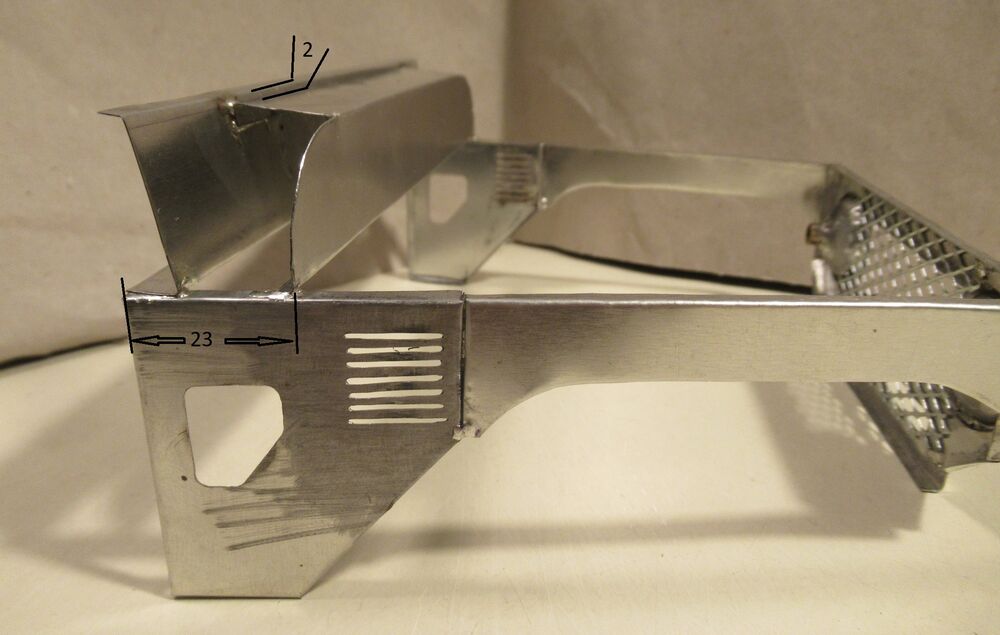

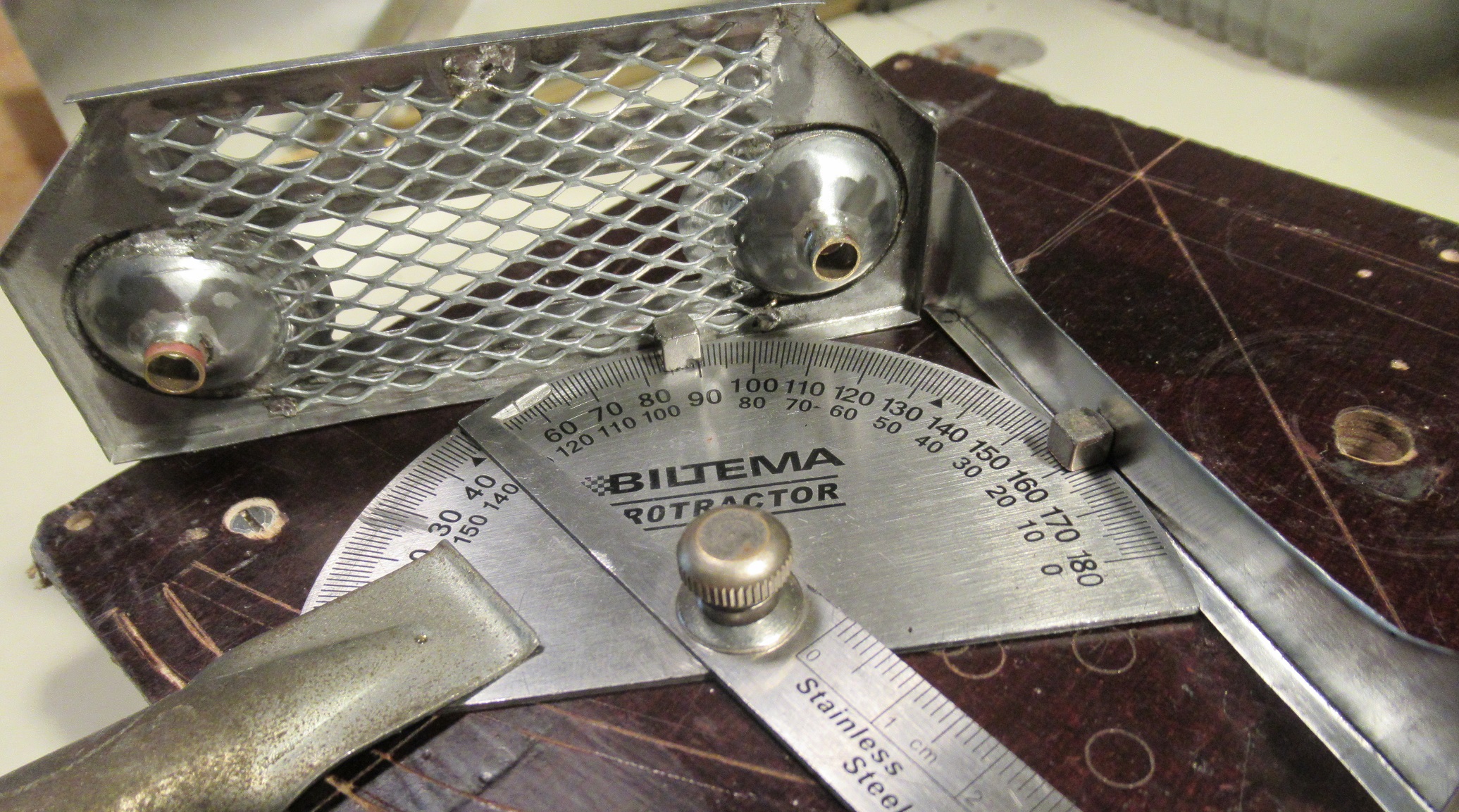

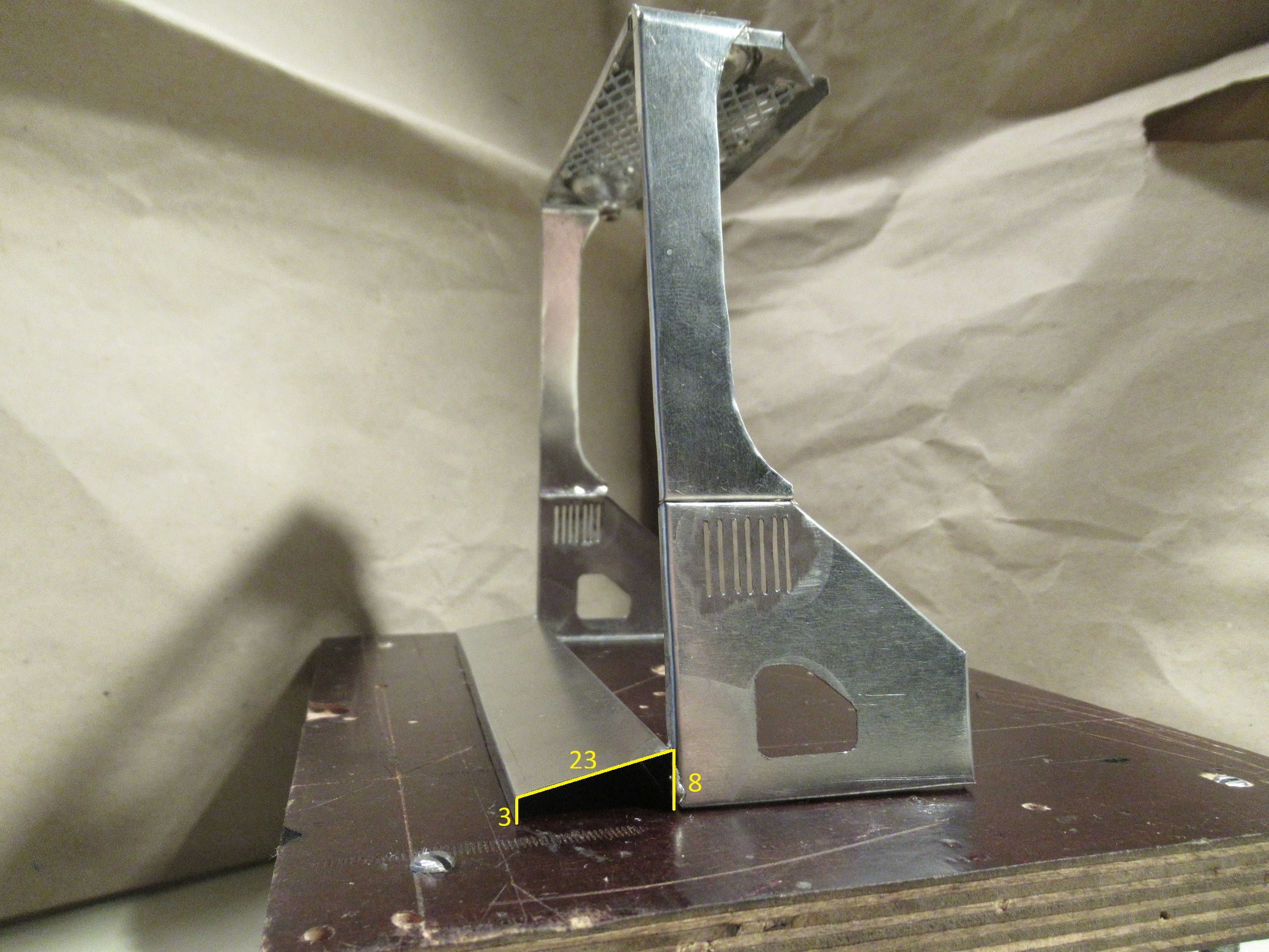

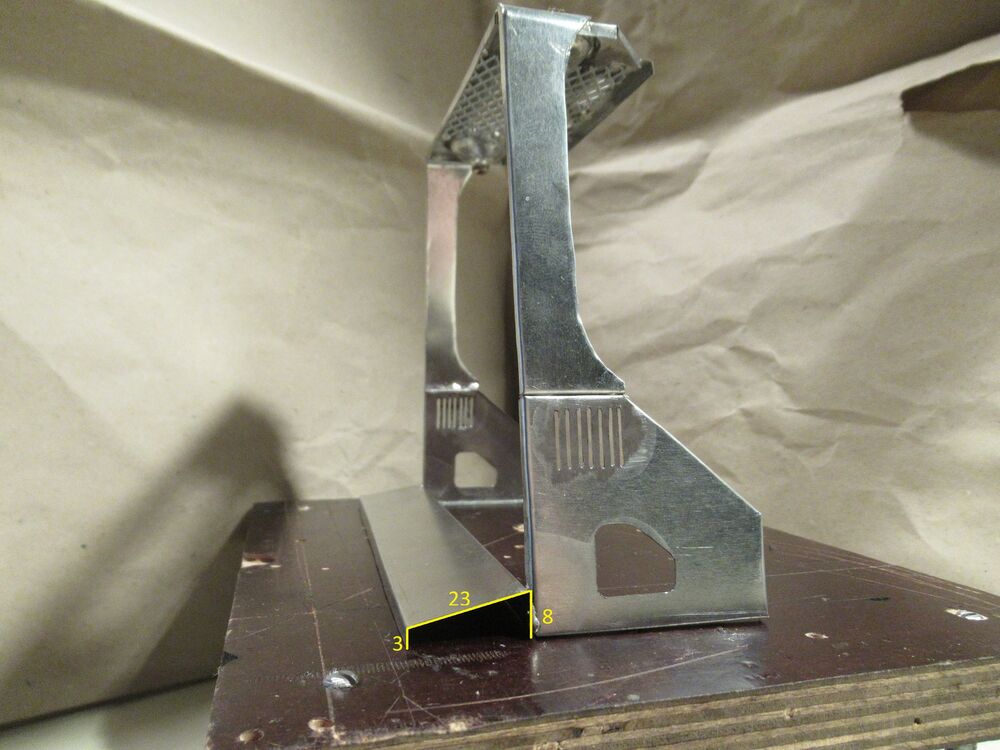

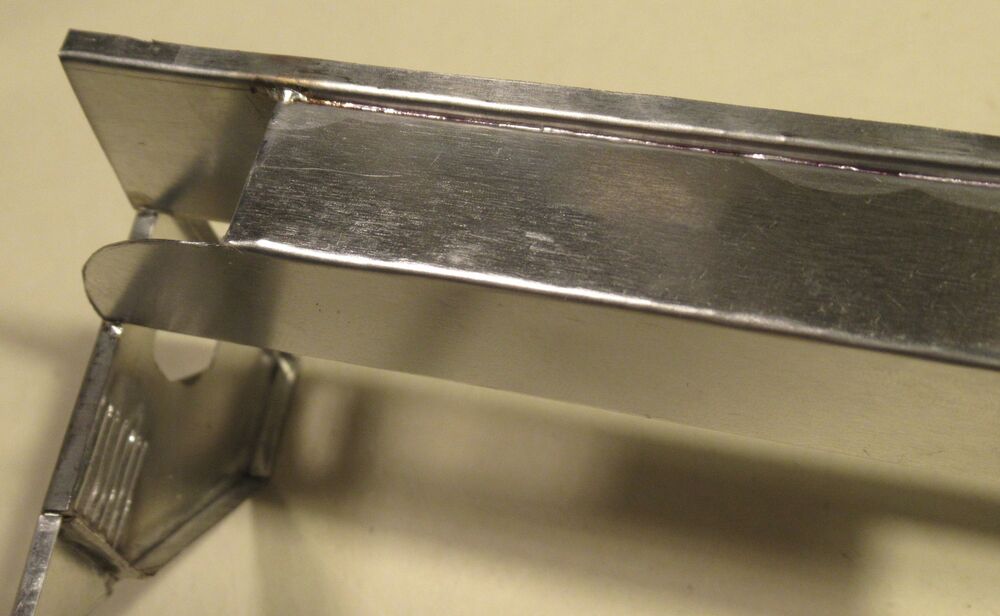

Kuvassa näkyvä kyljet yhdistävä pelti on tehty 150mm x 34mm palasta, kantit on 3mm ja 8mm päässä reunoista. Väliin jäävä osuus on 23mm. Kanttaukset ei ole 90 astetta vaan, toinen enemmän ja toinen vähemmän. Vaikee taas selittää, mutta kun pistää pellin kuvan mukaan niin hyvä tulee. :D

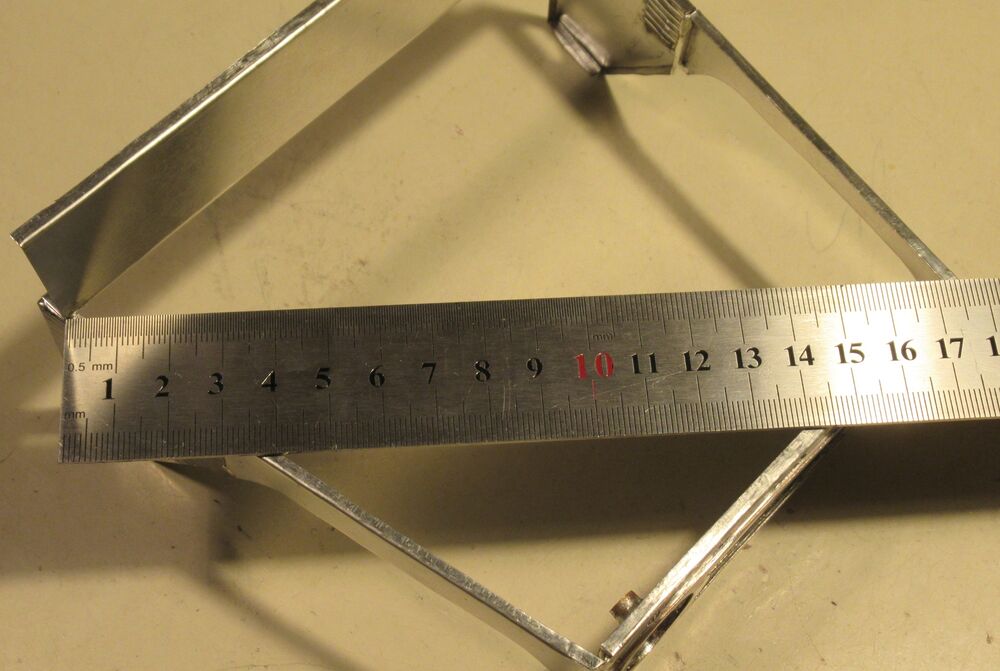

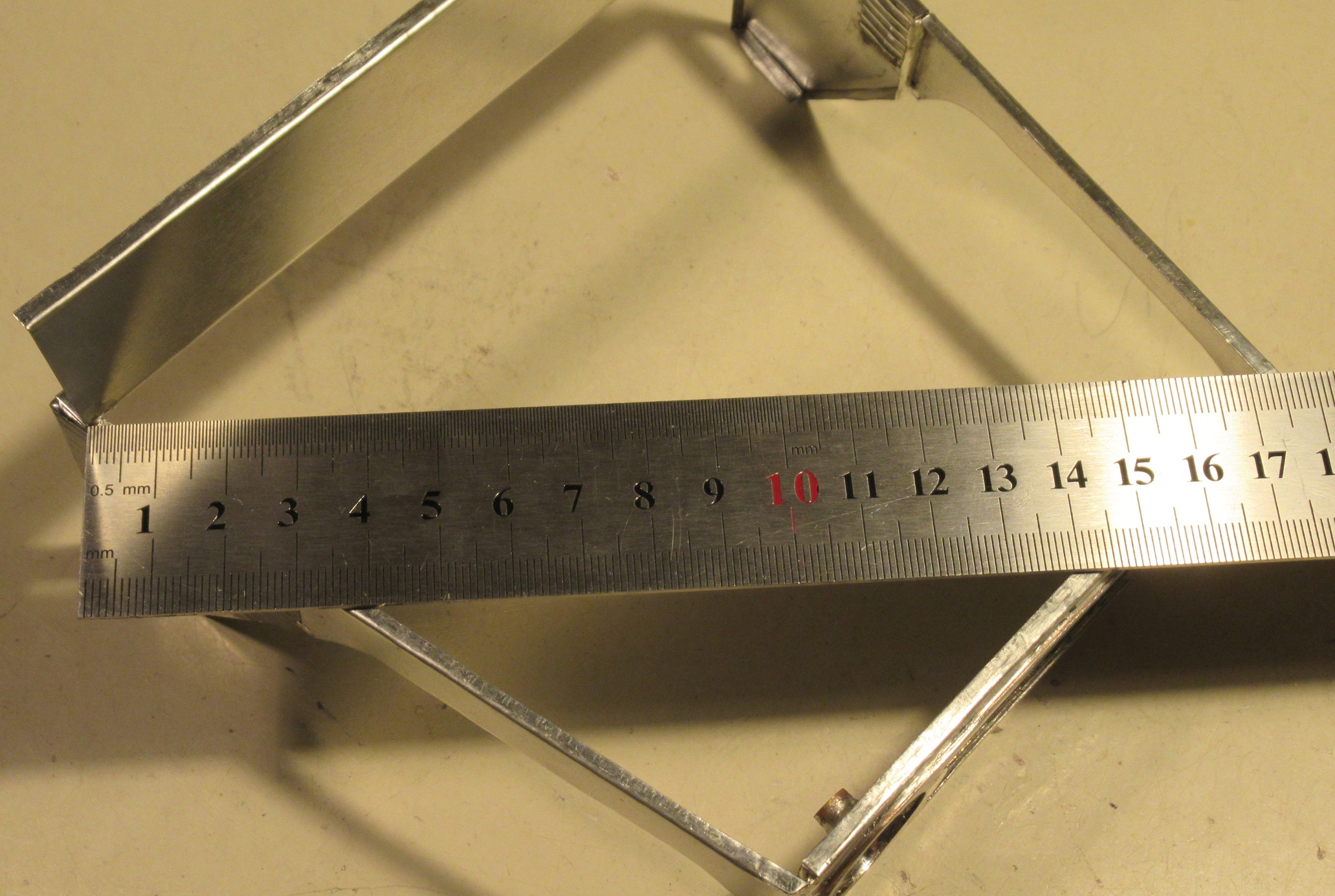

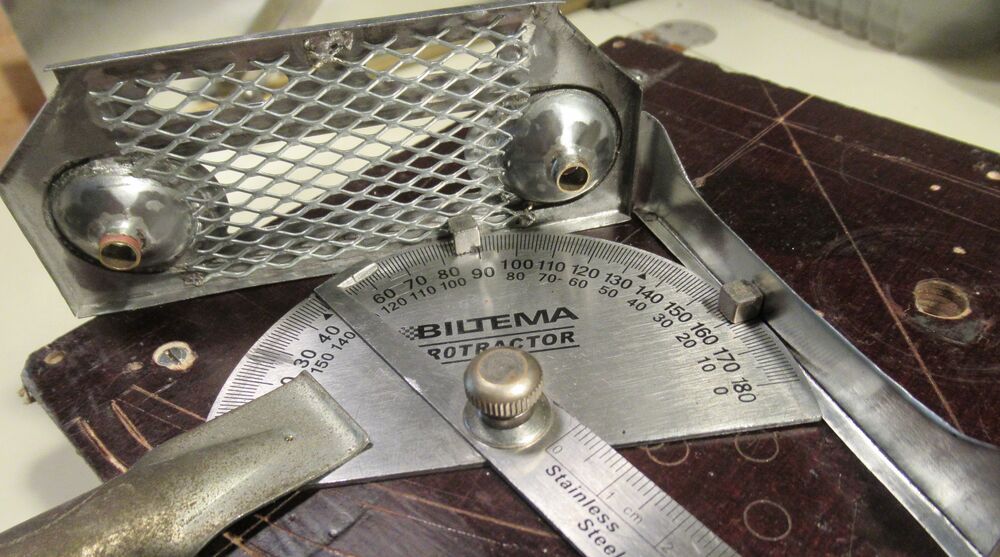

Kylkien yhdistämisen jälkeen on hyvä ruveta tarkkailemaan ristimittaa,näyttäisi olevan 17,5cm

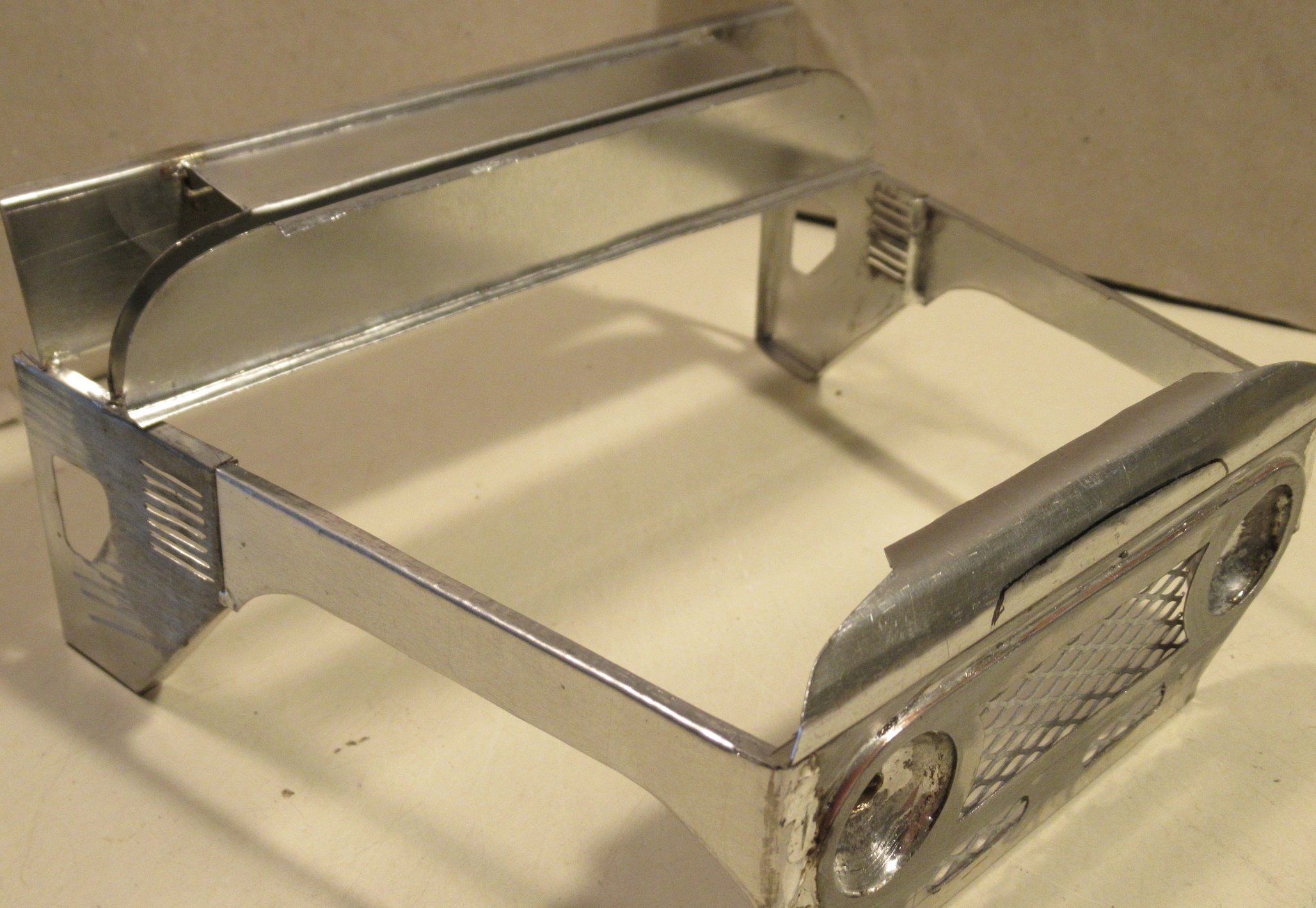

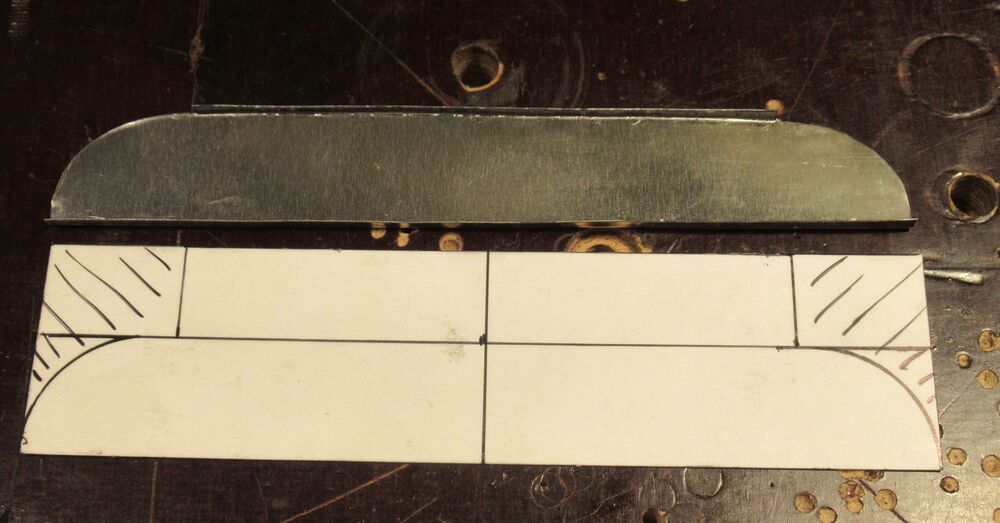

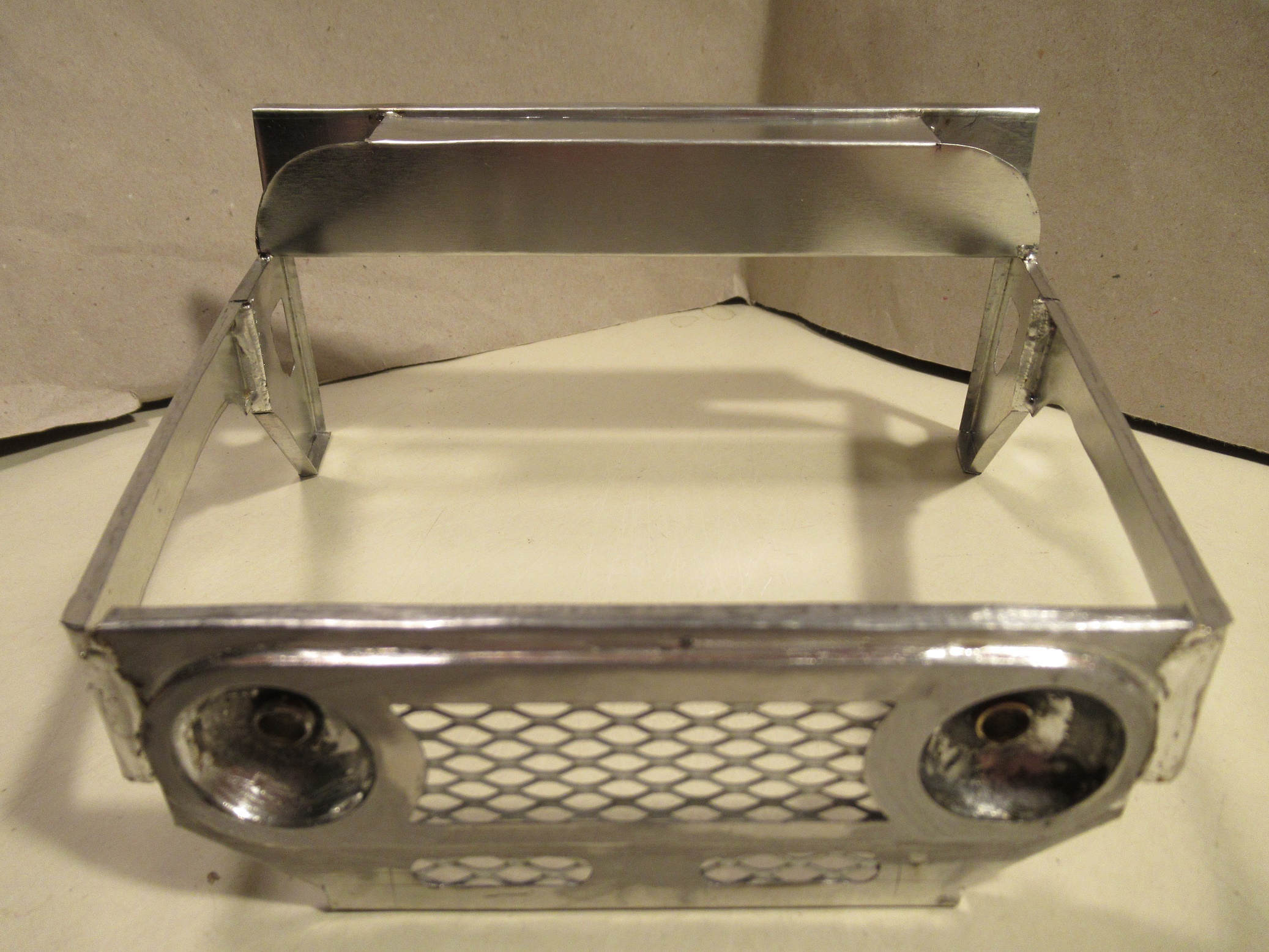

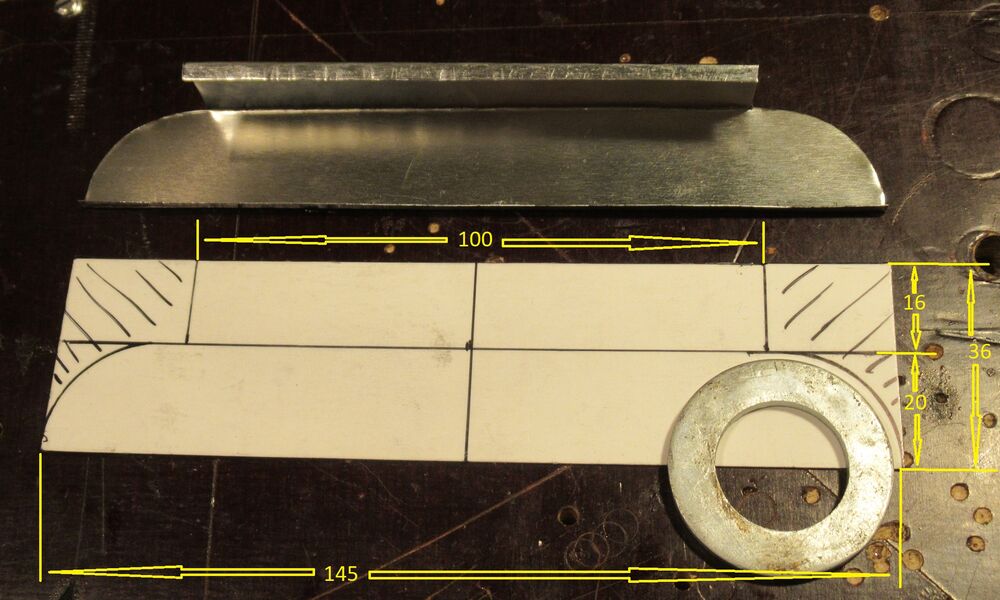

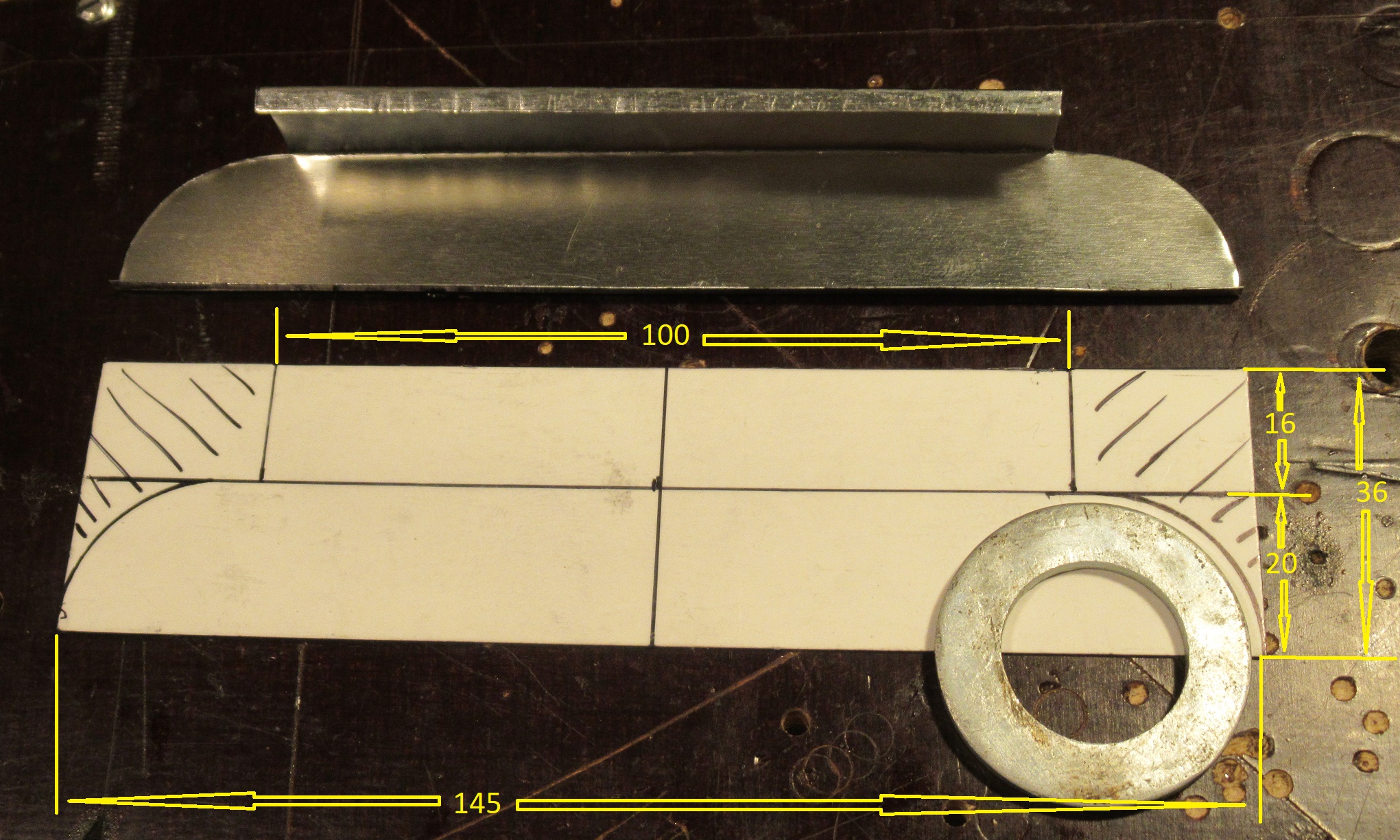

Sitten pelti 145mm x 42mm, pahvimallin mitoituksesta puuttuu 3mm kanttaus varat ylä ja alareunasta, ja valmiissa osassa alempi kantti näkyy huonosti mutta kyllä se siinä on. Prikka millä pyöristykset on tehty, on halkaisialtaan 36mm.

Asemointi kuvan mittojen mukaan.

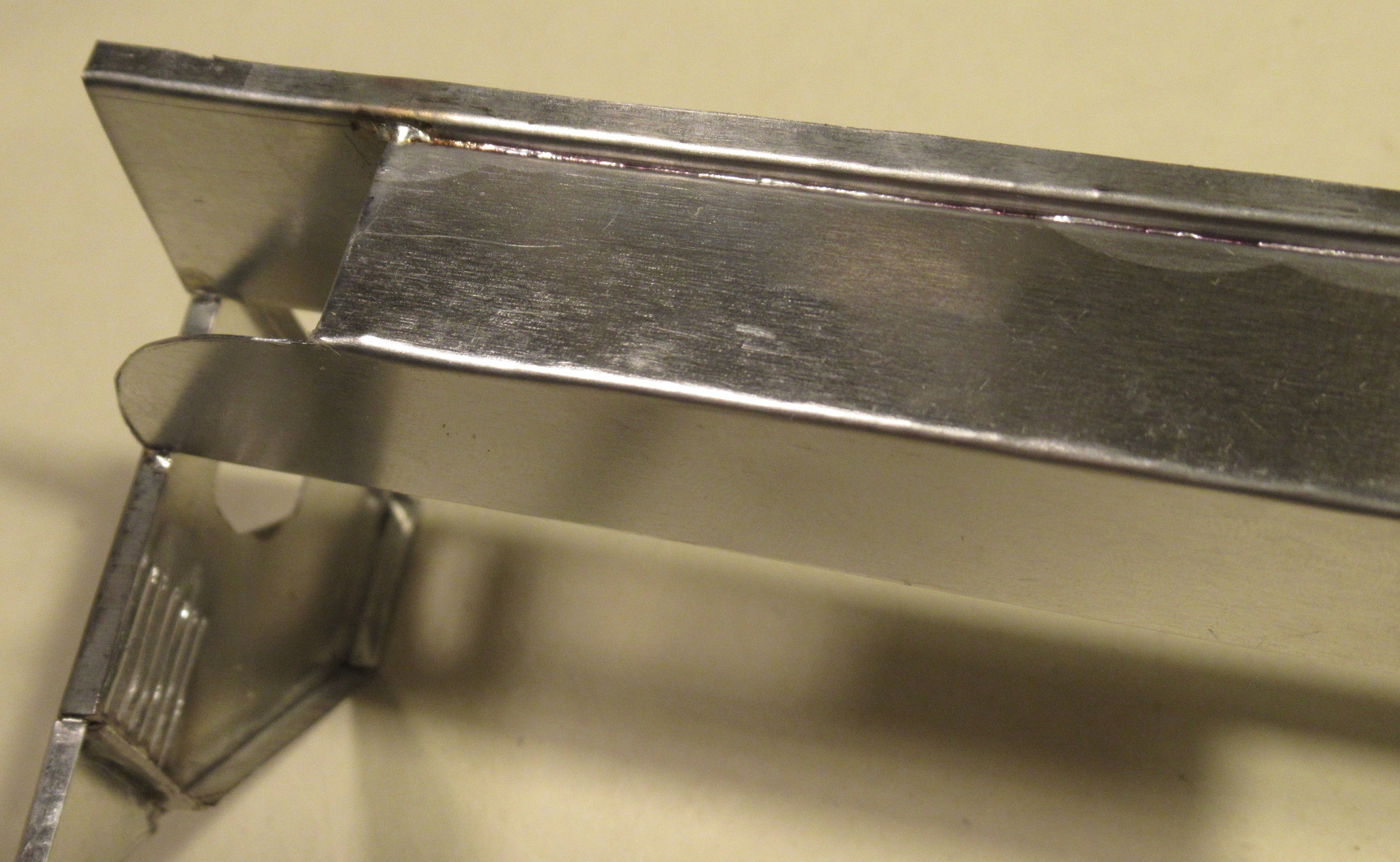

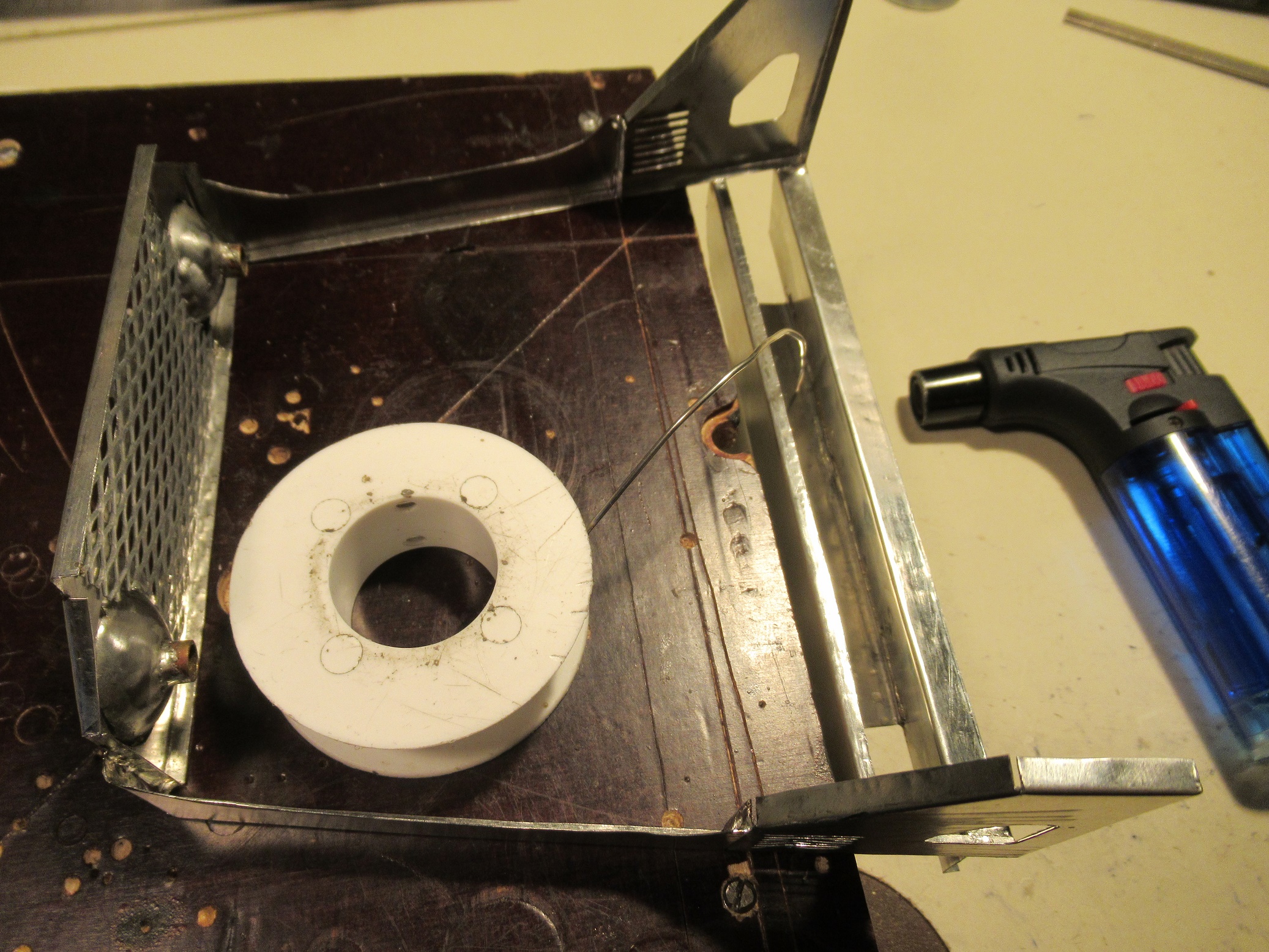

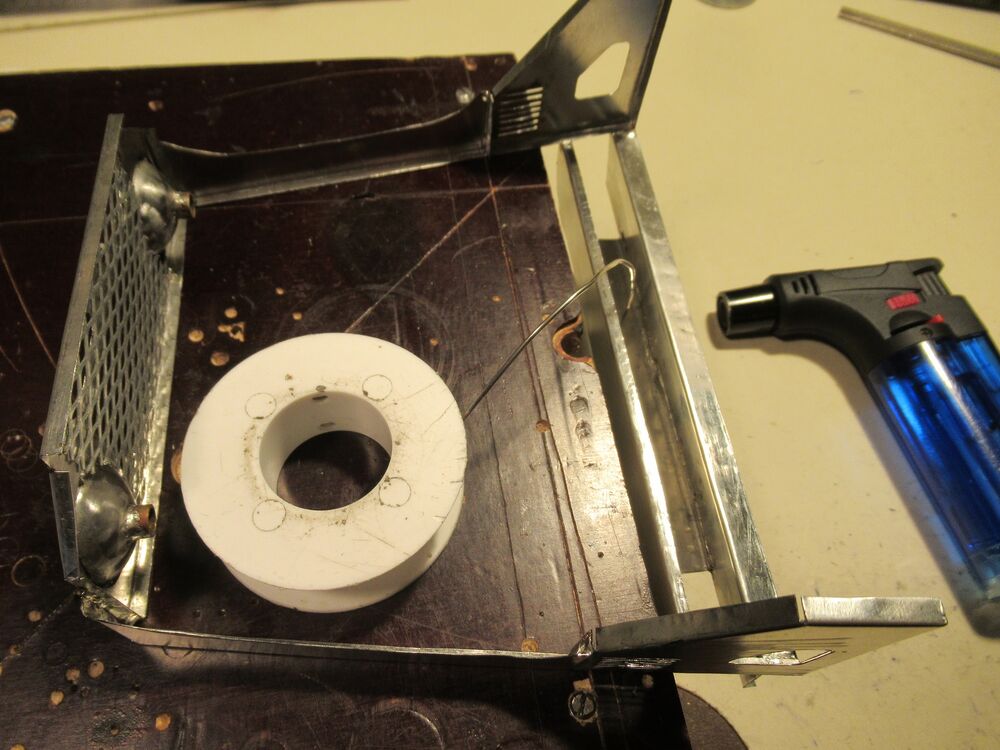

Palasen juotin pienellä kaasutöhöllä ulkoapäin lämmittämällä ja tinaa lykkäsin peltien väliin toiselta puolen.

Ei tarvi paljoo saumasta tinaa pois hioa.

[RC700]

Helppoo oli tähän saakka vaan nyt alkaa BJ:n rakentamisen vaikein osuus. Edellisen BJ projektin säikeen julkaisin vasta kun olin tyytyväinen konepeltiin, nyt tietää että kyllä sen jotenkin saa taikinoitua valmiiksi.

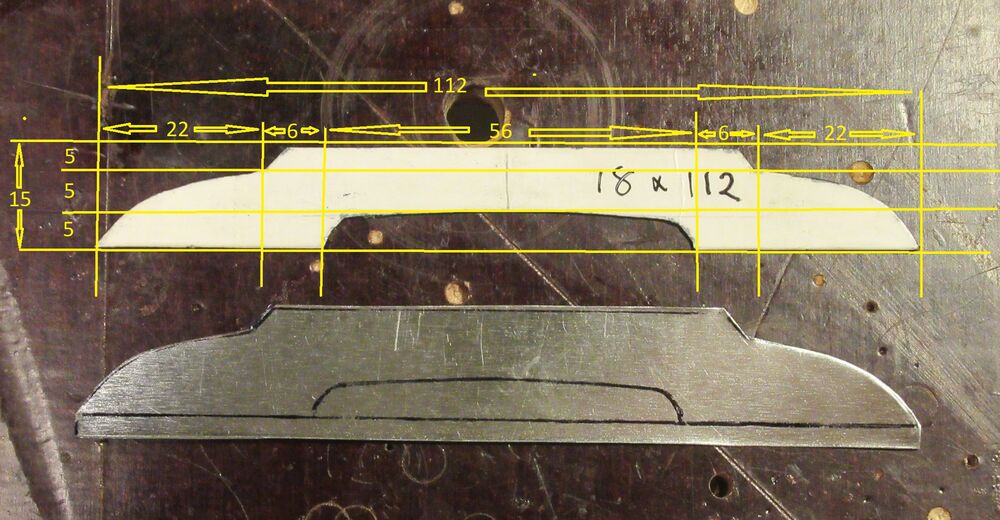

Jos tuollaisen ruudukon piirtää ja siihen hahmottelee konepellin siluetin edestä päin niin siitä se lähtee. Valmiissa pellissä taas 3mm kanttausvara alareunassa.

Kaiken kokoisia poranteriä käyttäen ja hohtimilla kiinni pitäen taivutin aihion kaarelle.

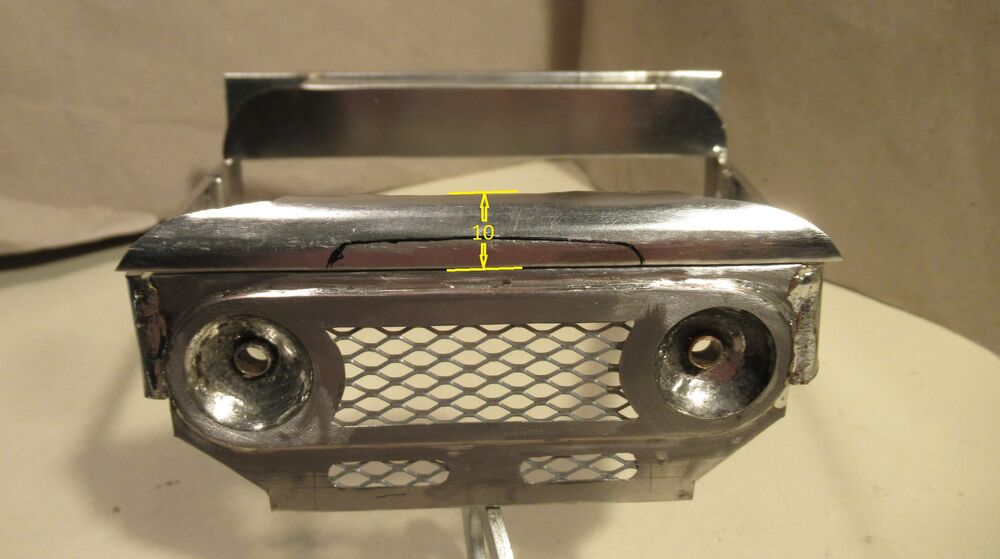

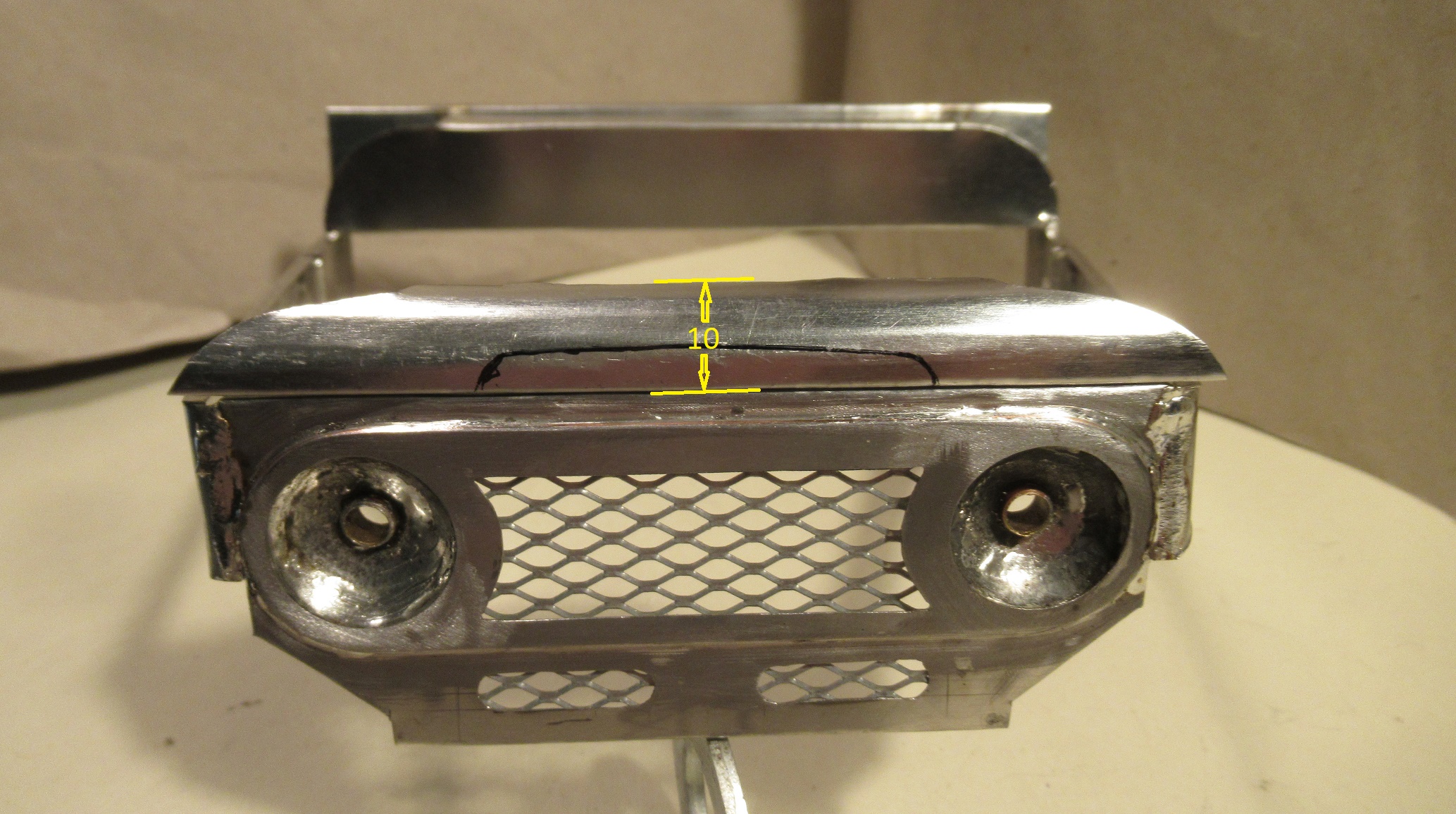

Lopputulos on noin 10mm korkea.

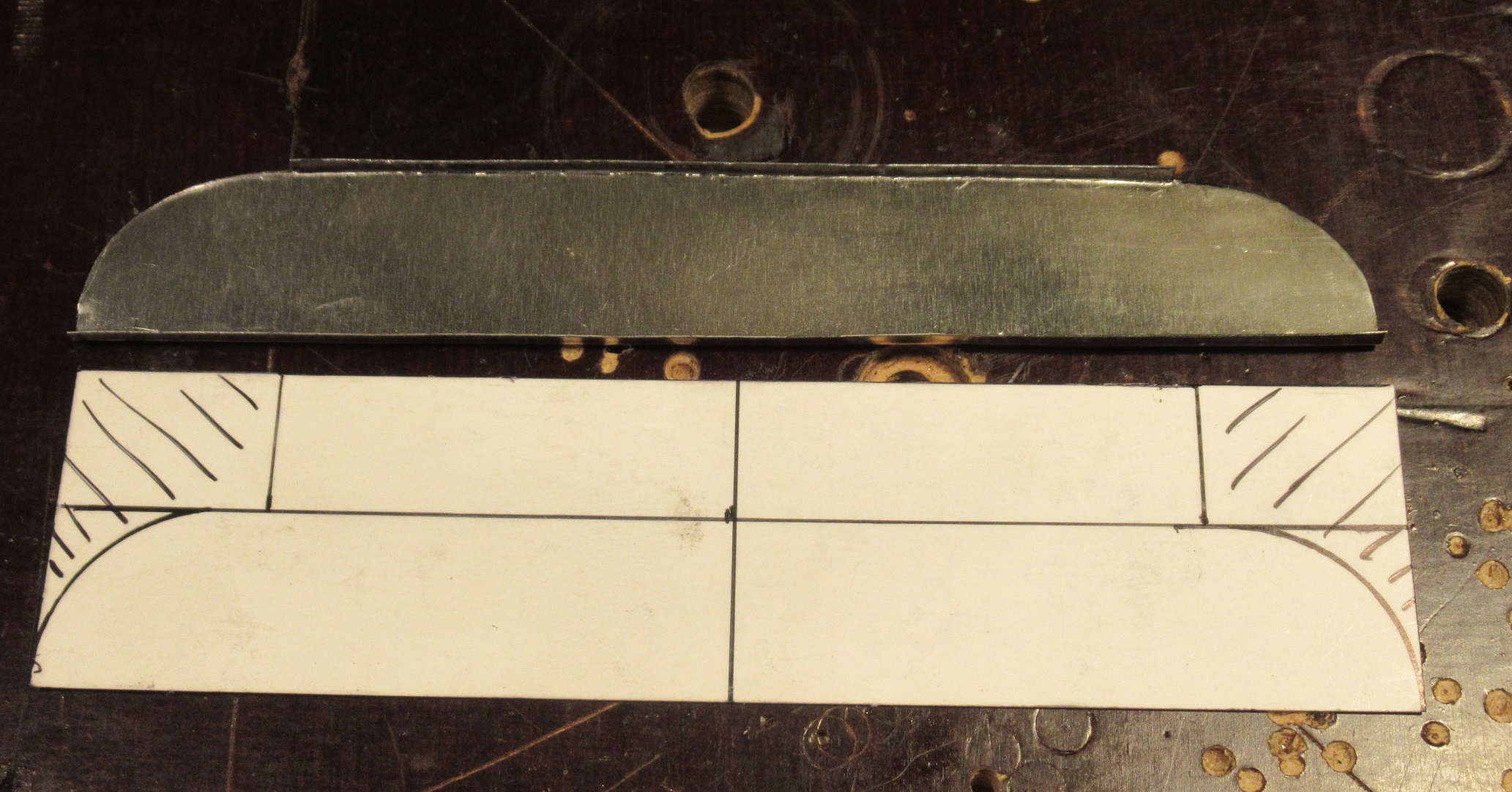

Jo aikaisemmin piirretyllä sapluunalla piirretään nyt konepellin takapääty. Sapluunasta tuo päistään pyöristetty osuus ja päälle 3mm kantit, alhaalla täys pitkä ja ylhäällä 100mm kanttia keskellä.

Nyt on konepellissä päädyt.

[ToniS]

Jo vain hyvältä näyttääpi. Mie oon monasti noi kantit leikannu mittaan vasta kanttauksen jälkeen. Toki silloin leikannu jo eka määrämittaan jos on ollu paha paikka leikata. Eipähän taida olla väliä kummin päin tekee.
Mut vihdoinkin alkaa tuottamaan tulosta katala suunnitelmani 😅 Minähän aikanaan inspiroiduin peltikoppiin jeepsterin takia. Häneltä idean sain. Kuten jo sanoinkin aikasemmin jotta kovasti olen tuputtanu ja houkutellu porukkaa yrittämään. Koittanu ainakin raportoida tännekkin rojekteistani mahdollisimman yksityiskohtaisesti. En nyt ihan näin tarkasti kuin sinä nyt, hienoa. Mutta tosiaan tarkoitus on ollu saada muut innostumaan jotta sitten oppis itsekkin muilta 😅 Kun porukalla tekee niin aina isompi mahdollisuus jotta joku jotain oivaltaa. Tässä on tosiaan melkein mielikuvitus vain rajana kun tarpeeks moneen osaan kappaleet pilkkoo.

Nautinnollista seurata tämmöistä, kiitos siitä👍

[RC700]

Kiitos. Sää oot Toni Tammikuussa 2017 alotellu tota Dingeli jeeppiä, itse olin hankkinut juuri loppu vuonna 2016 ekan RCmaasturin ja kyllä tuskin olisin koskaan muuten tinapellistä autoja ruvennut rakentamaan, jos en tota Dingeli jeeppiä olisi nähnyt.
