ensimmäiseksi aloitetaan mittaamalla yleismittarilla ohmialueella servossa ollut potentiometri. eli kahden reunimmaisesta piikistä.

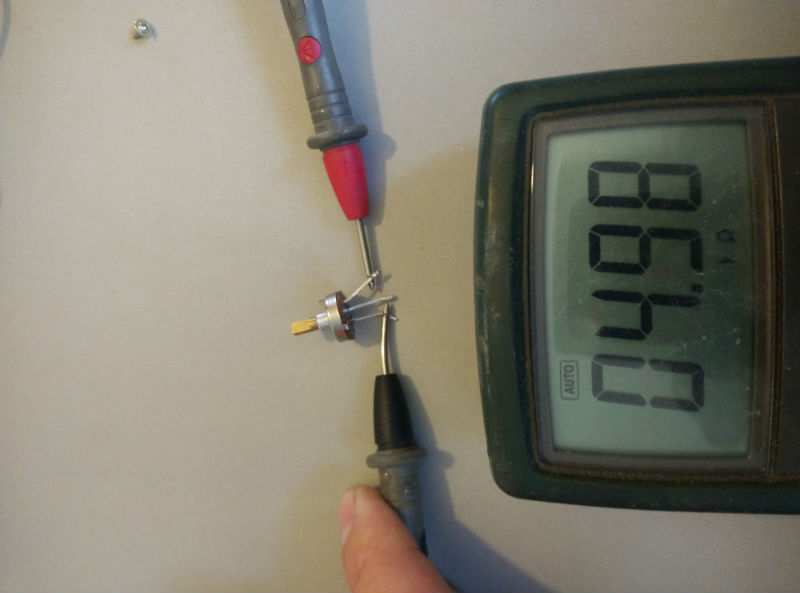

- servo6.jpg (47.66 KiB) Katsottu 1126 kertaa
kuvassa saatiin tulos 5kohm.
tämä jaetaan kahtia, ja otetaan kaksi arvon mukaista vastusta. eli esimerkkitilanteessa 2.5kohm
juotetaan vastukset piirilevyyn niin että molempien toinen jalka on keskimmäisessä pisteessä, ja toisen vastuksen toinen pää toisessa reunasssa, ja toinen toisessa. nyt servon ohjainpiiri luulee että potentiometri on aina keskiasennossa. Teoriassa voit käyttää potentiometriä, mutta tilankäytön kannalta olen korvannut ne vastuksilla. Sujahtaa kutistesukkaan ja valmis.

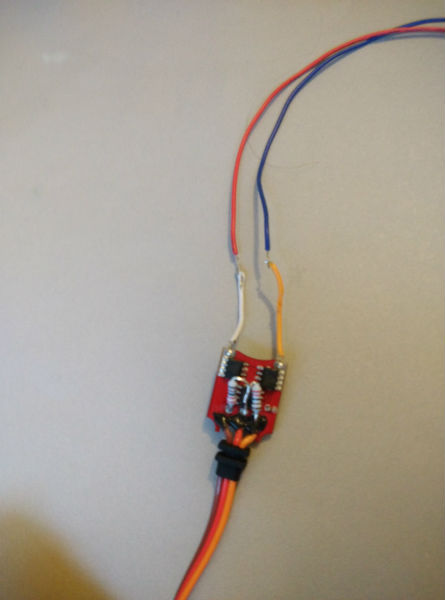

- servo7.jpg (24.98 KiB) Katsottu 1126 kertaa
nyt ledivalot kytkemällä moottorille lähteneisiin piuhoihin, ja sopiva vastus väliin, ja kas kummaa, meillä on valoissa kytkin.
omat huomioni on että mokomat servohärvelit vaeltaa keskiasennossa, ja siksi tätä tapaa ei kannata käyttää vinssin ohjaamiseen.
valoissa tämän huomaa että kanava keskellä valot vilkkuu tai palaa himmeästi.
Huomio
Koska elektroniikka ohjaa normaalisti moottoria kahteen suuntaan, vaihtaa myös valokytkin jännitteen suuntaa. Led toimii jo itsessään diodina, joten negatiivinen jännite ei sitä sytytä. Hehkulamppu taas palaa kumminkin päin, sillon pitää lisätä kytkentään diodi. Ja ehdottomasti myös, jos kytketään jotain muuta elektroniikkaa joka hajoaa negatiivista jännitettä saadessaan.
