Pisen Spintires kuume: URAL 4320

[Pisepise]

Päätin kuitenkin suorakaiteen muotoiseen tankkiin. Haskilin Kraz-mallistahan sellainen löytyi.

Kärrin rakentaminen ei ole ongelma joten säästän sen loppuun, sitäkin tulee käsiteltyä aivoriihessä aika ajoin.

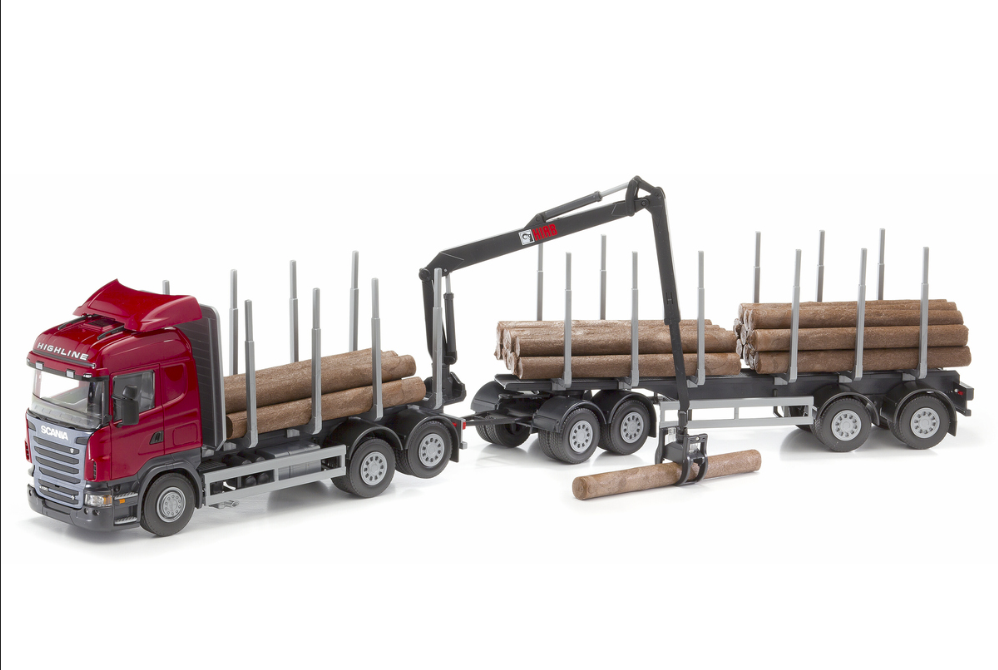

Kesällä oli ajatuksissa veistää puusta dummy-tukkinosturi koristeeksi, tulostimen hankittua tuli parempi ajatus. Poikani sai vanhan Emekin tukkiauto Scanian joka taitaa olla 1:16 mittakaavassa. Tarkoitus olisi mallintaa 1:1 lelunosturi ja sitten scaalata se 1:12 kokoon.

Näyttökuva 2019-1-7 kello 22.00.34.png (487.71 KiB) Katsottu 6711 kertaa

Myös asiaan kuuluvat navat vanteisiin pitää kehittää. Eli vihdoinkin on saatu tämä projekti taas liikkeelle ja rakenteluinto on luja :D

[ToniS]

Noni, vihdoinkin alkaa taas tapahtuun. Meinasin jo pari päivää sitten kysellä kuulumisia. Kyllä joku tämänkaltainen kikotin on vielä joskus tehtävä.

[Pisepise]

Viikkopäivitys. Jotain pientä edistystä.

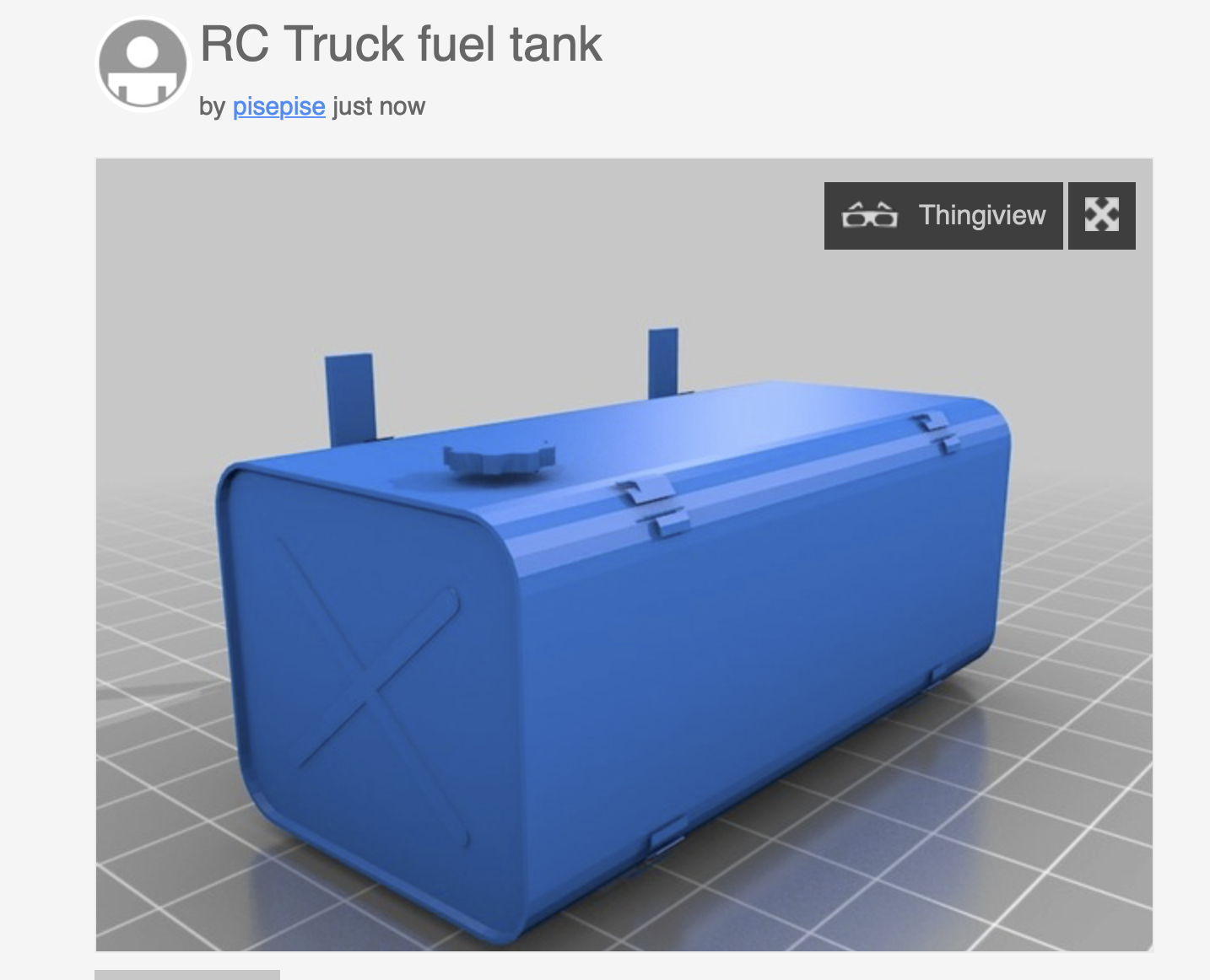

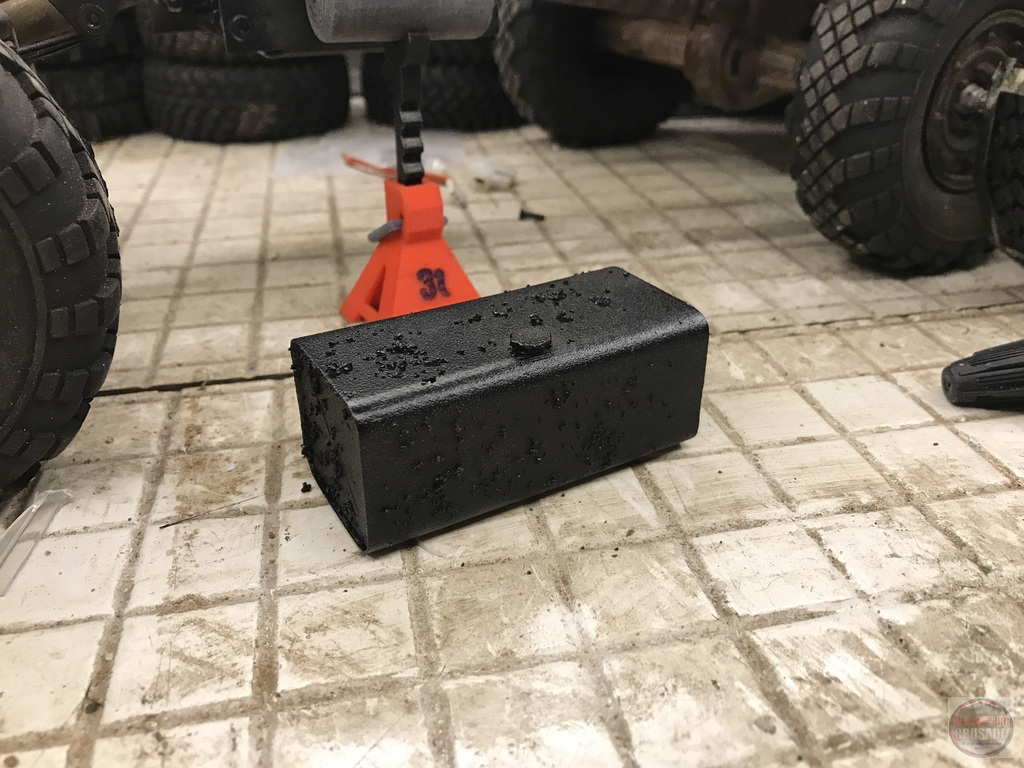

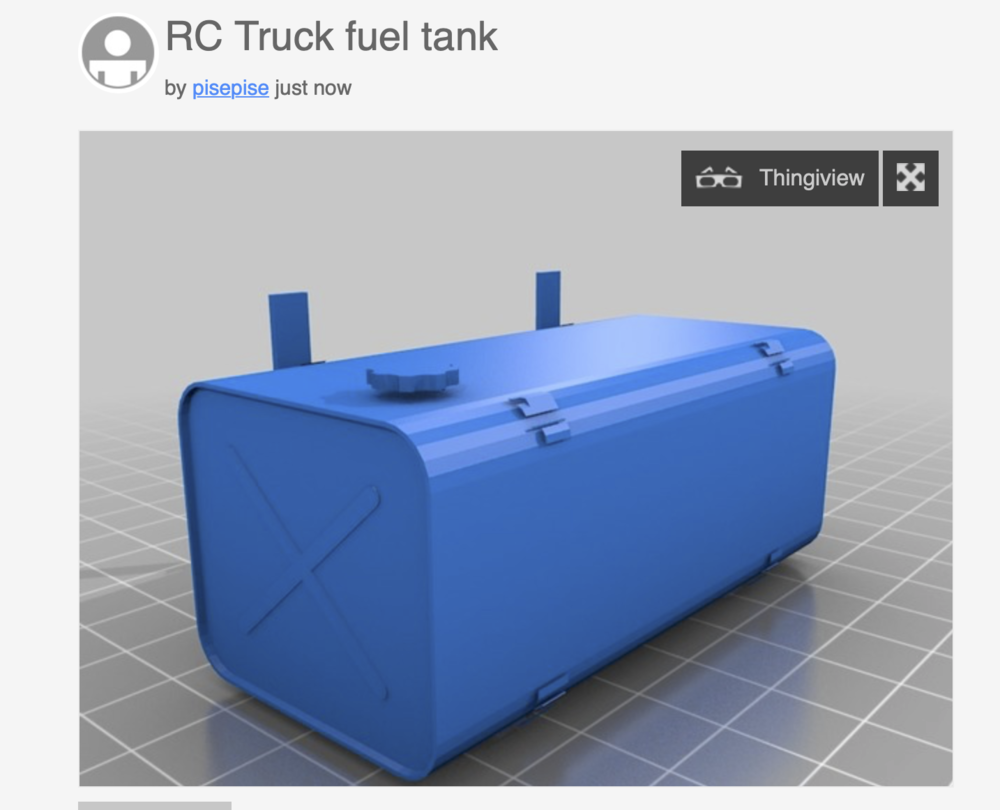

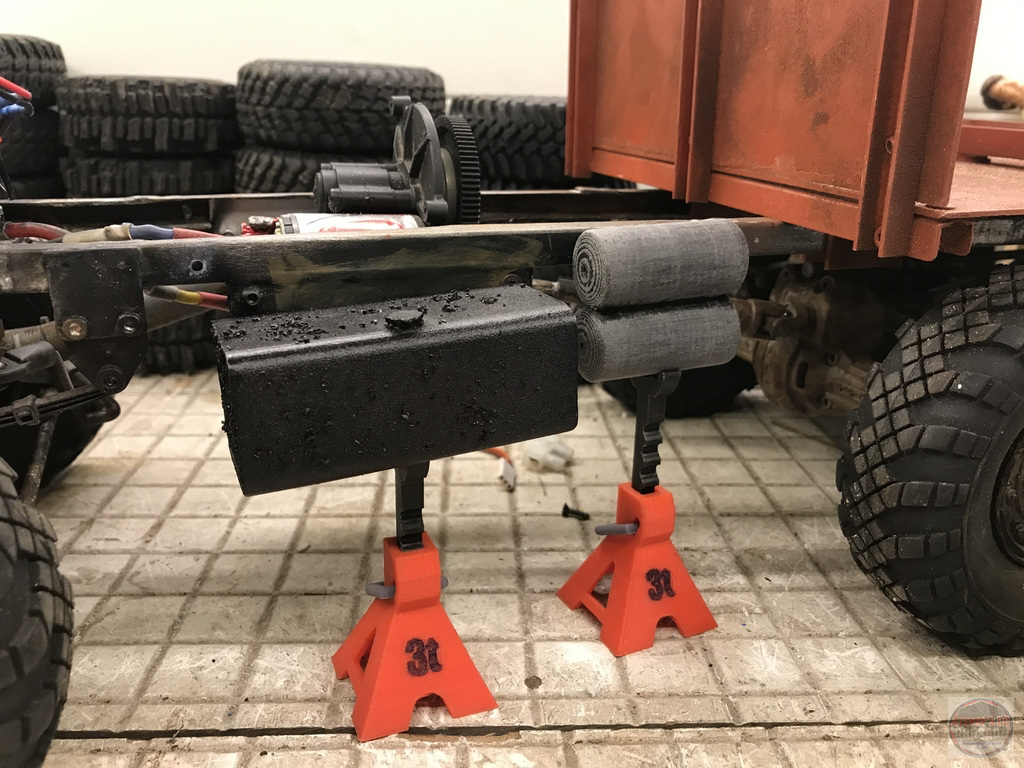

RCgang93:n Krazista kaapattu tankki ja hitusen muokattu. Saattaa olla että ruostetta löytyy tuostakin, kun vähän rapsuttelee.

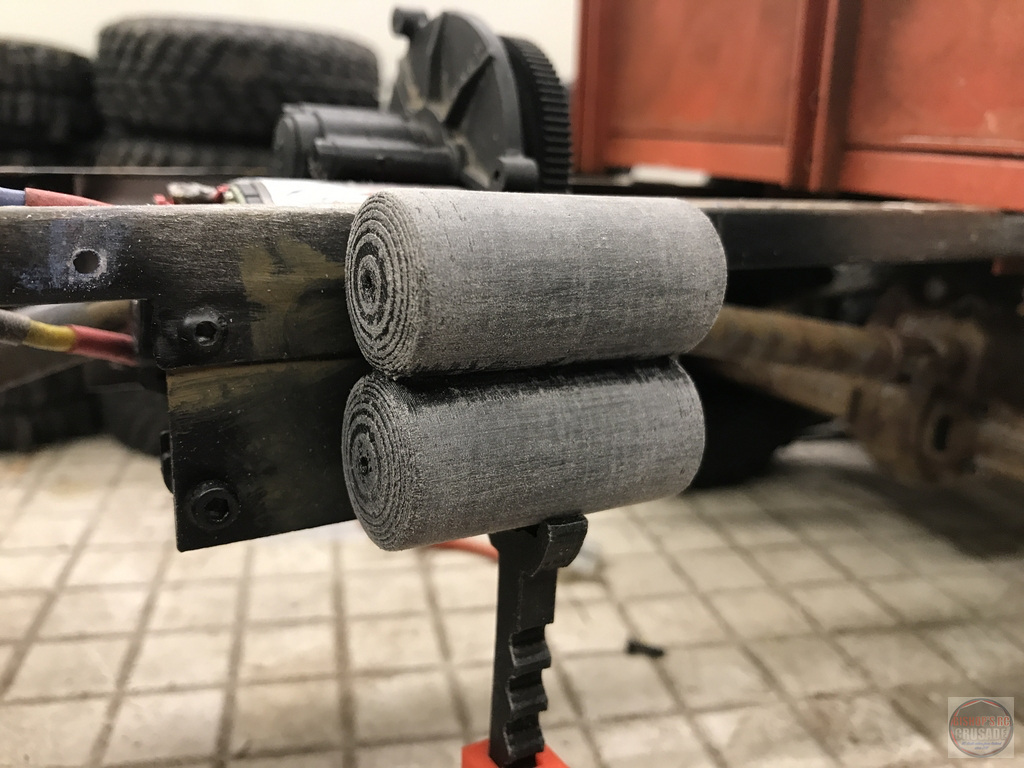

Ilmasäiliöt oma desing, hiottu tulostus jälkeä, päihin ilmaletkuille nipat ja päihin pannat koristeeksi. Ilmasäiliöt tulevat repsikan puolelle, aseteltu vain että sopiiko mittakaavaan.

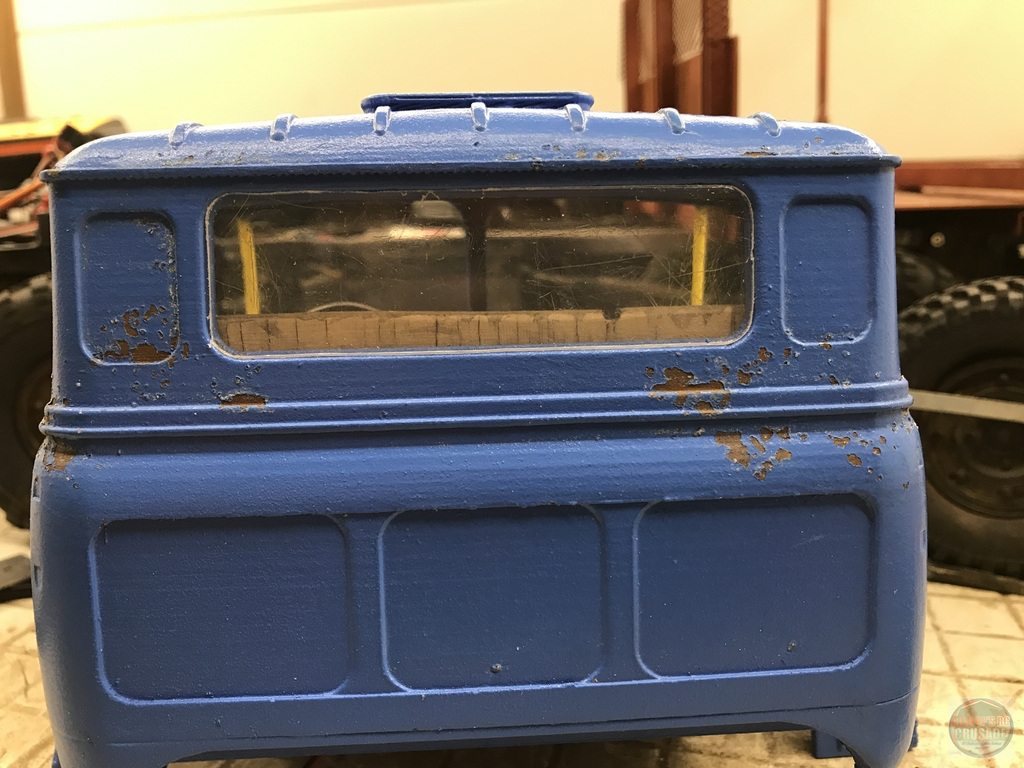

Vihdoin aloitettu tuulilasien askartelu. Onneksi Uralissa ei ole kaarevaa tuulilasia. Takaikkuna olikin helppo homma.

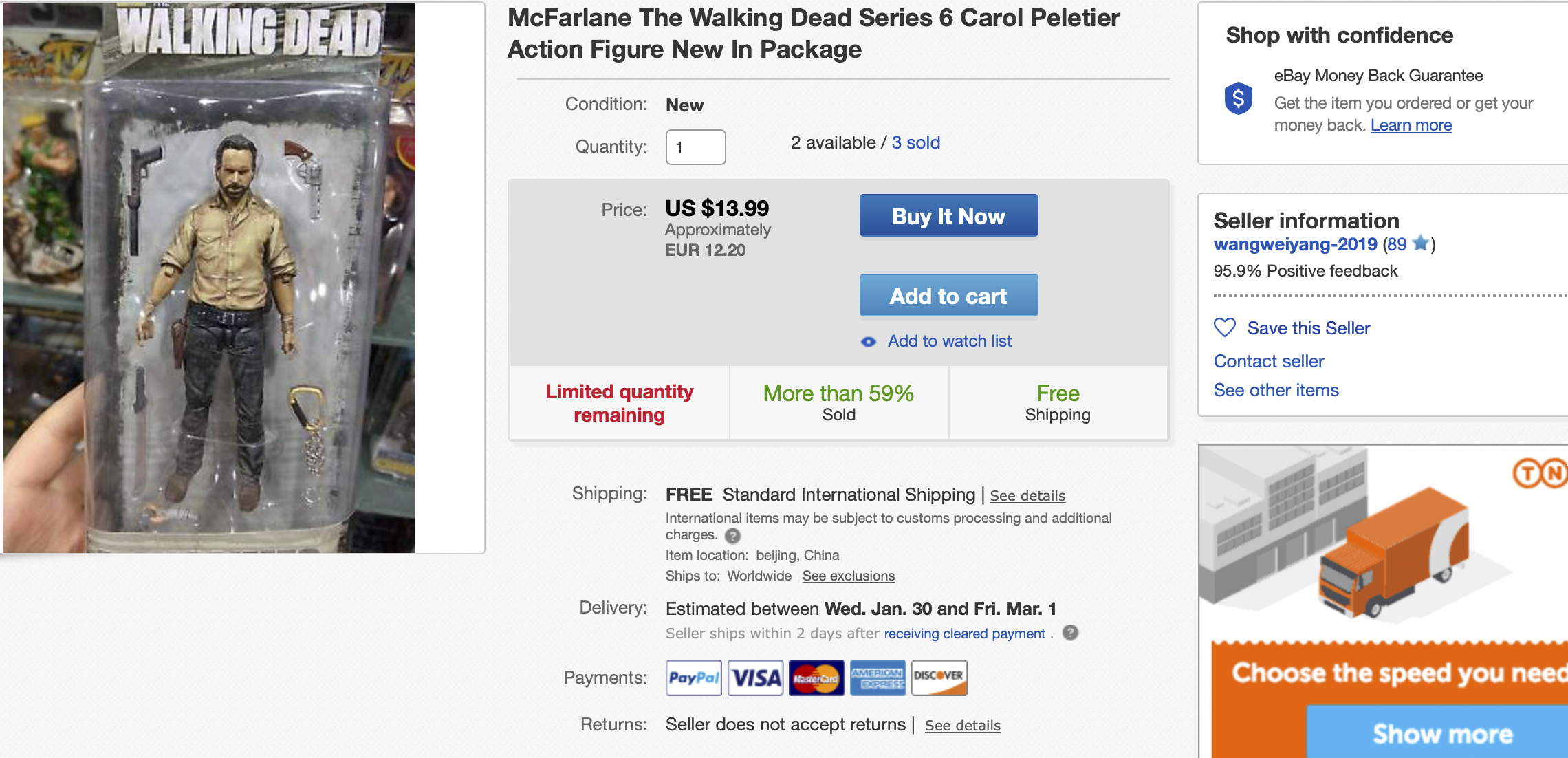

On facebookista iloa paljonkin, kun kuuluu kaiken maailman ryhmiin. Joskus sieltä aina helmiä pompsahtaa. Cross-rc ryhmässä kyseltiin sopivia figuureja 1:12 kuormureihin. Ebay: Mcfarlane walking dead 6" figure hakusanoilla löytyy siedettävän hintaisia ihmis hahmoja.

[Pisepise]

Viikkopäivitys: Nyt alkaa tuntumaan että kyllä tässä joulujen välillä valmistuu ;) Sähköjä on tullut paljon pyöriteltyä konehuoneessa ja vihdoin hommasin jst-liitin pihdit hobbykingiltä, mitkä olisi pitänyt hankkia vuosia sitten. https://hobbyking.com/en_us/hobbyking-j ... tore=en_us Eli kaikki johdot saa oikean mittaisiksi.

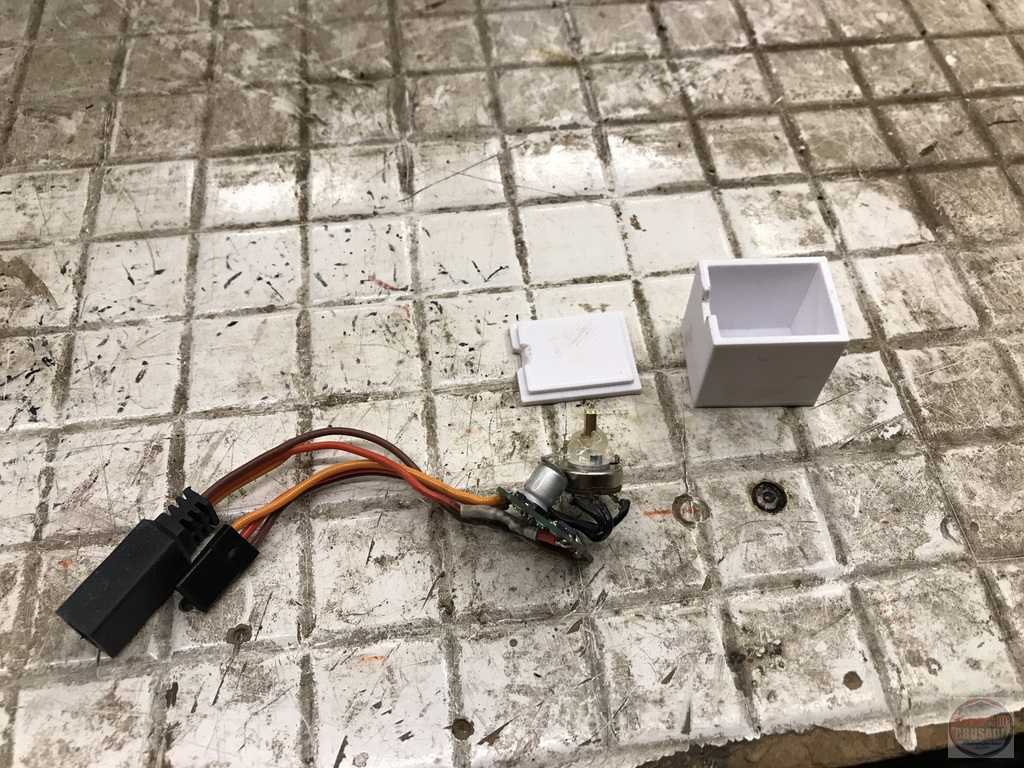

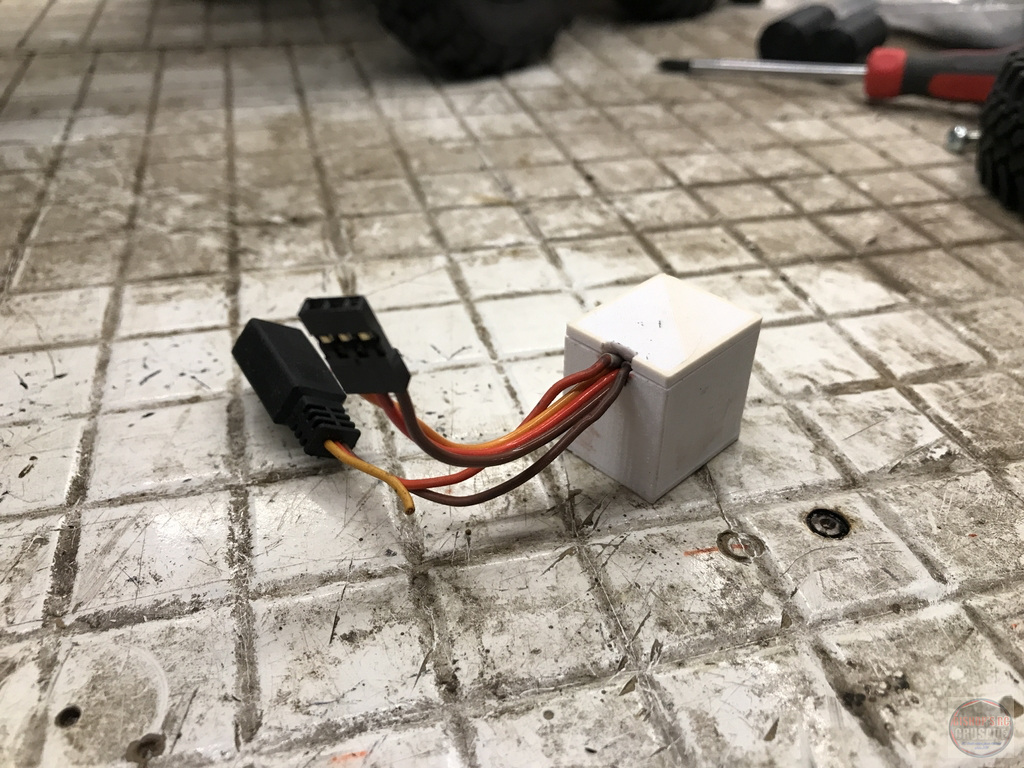

Varmaan tämä Urali joutuu joskus kuraisilla ränneillä jyrätä ja ylittää jokia, niin sähköt kuten valojen ohjaus ja äänimodulin piirilevyille piti laatikot mallintaa. Näiden tarkoitus ainakin roiskesuoja antaa. Pitää yrittää tiivistää laatikot. Tässä servosta tehty valo-ohjaus jossa potikka lukittu kuumaliimalla.

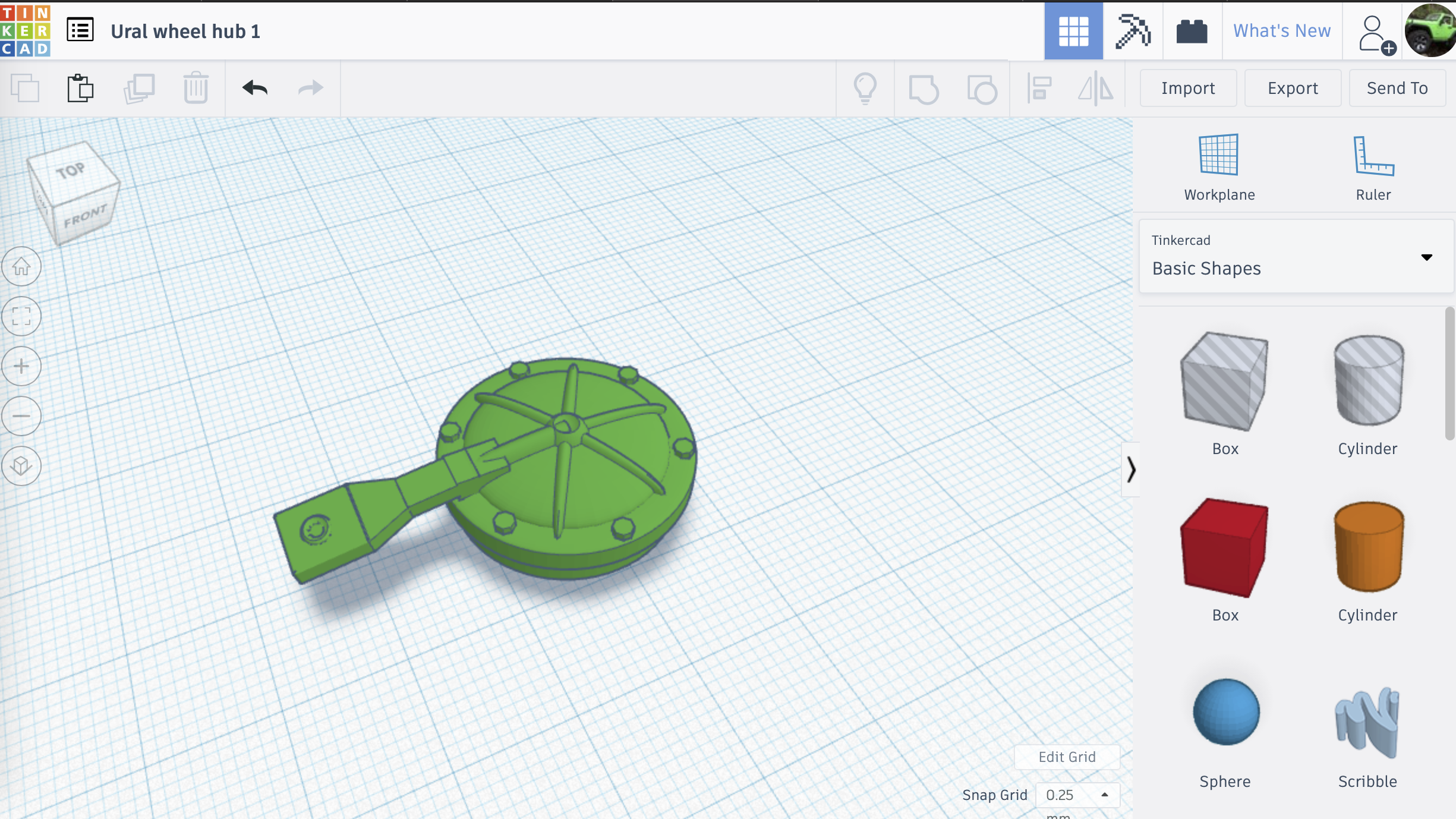

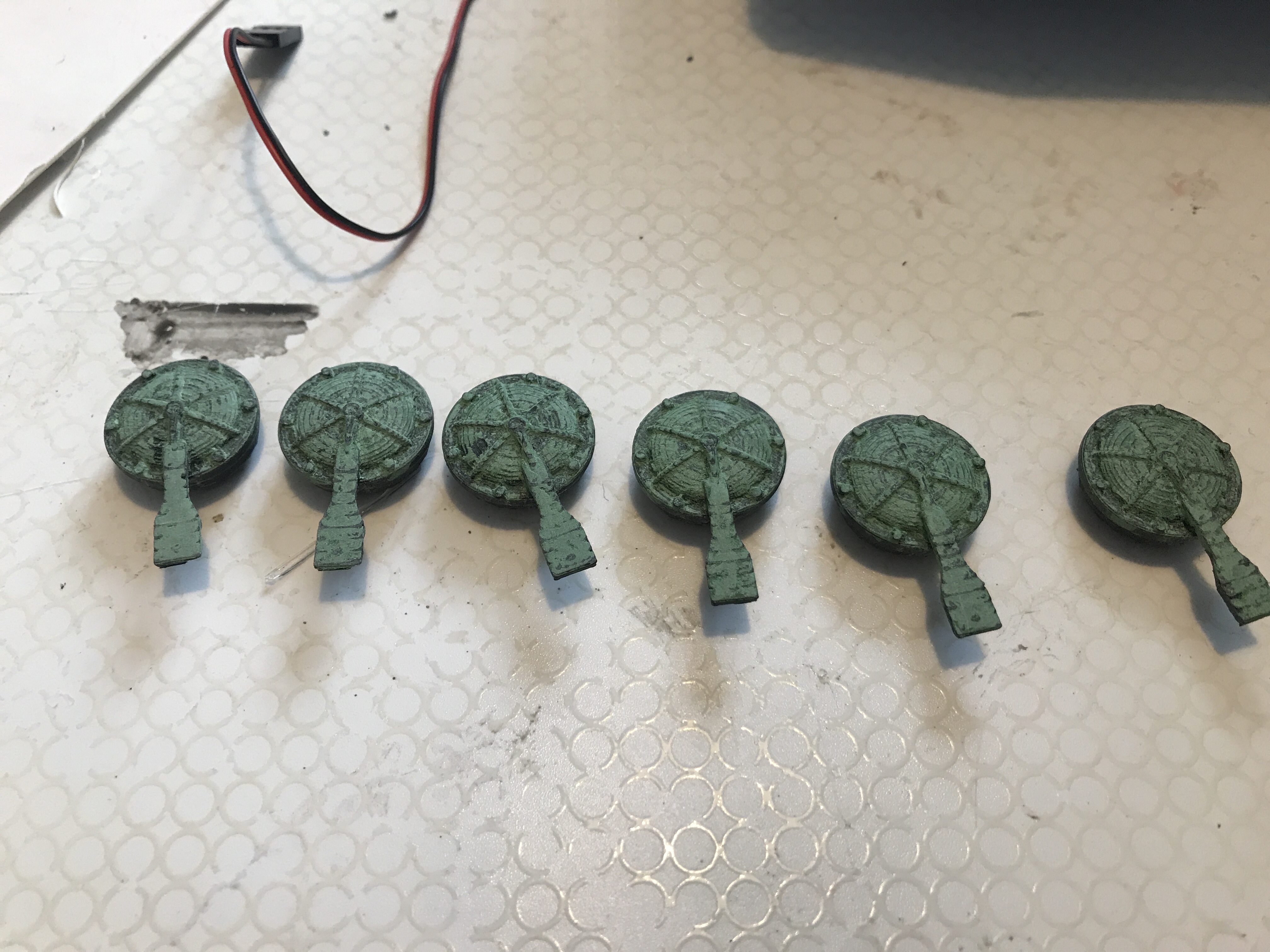

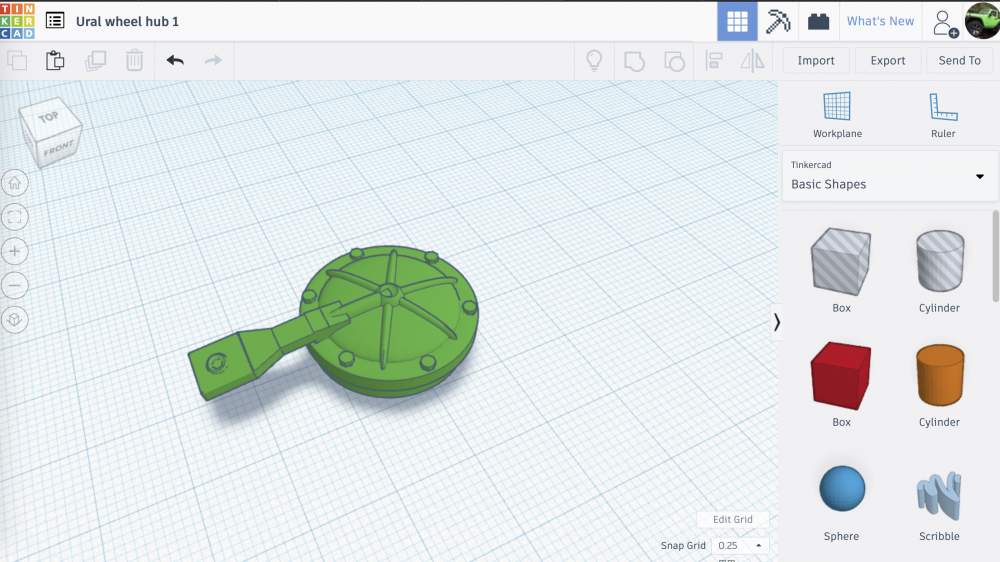

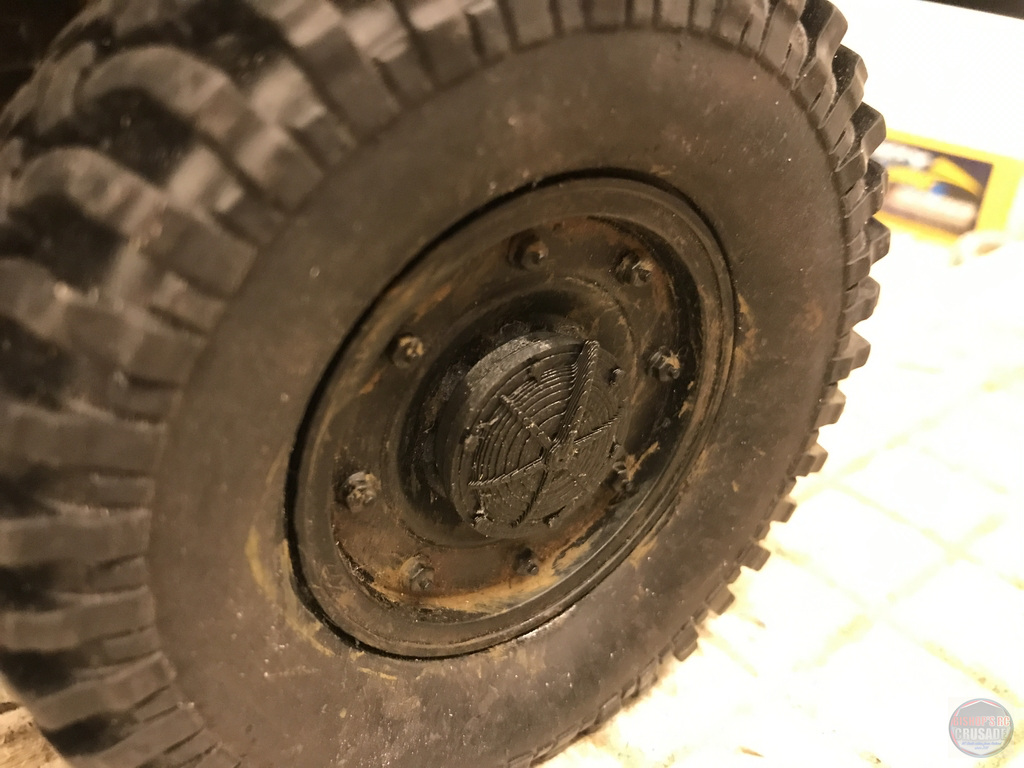

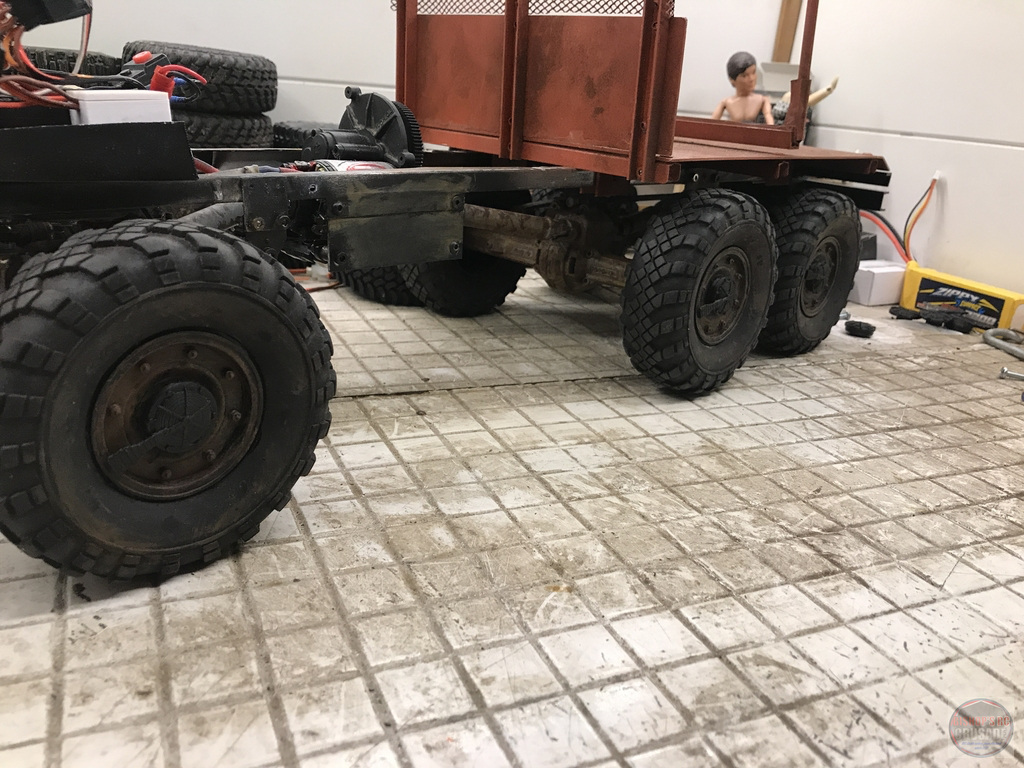

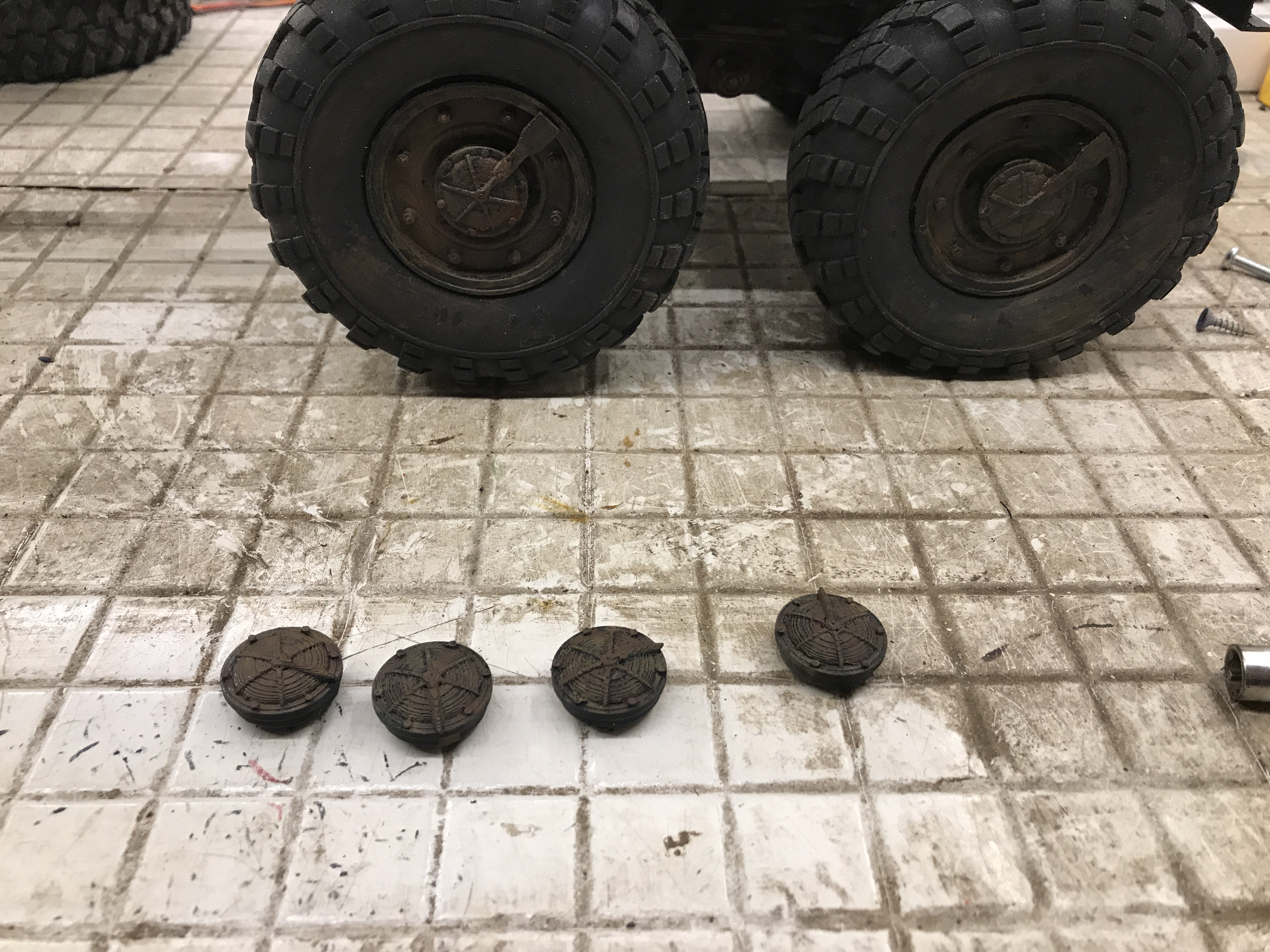

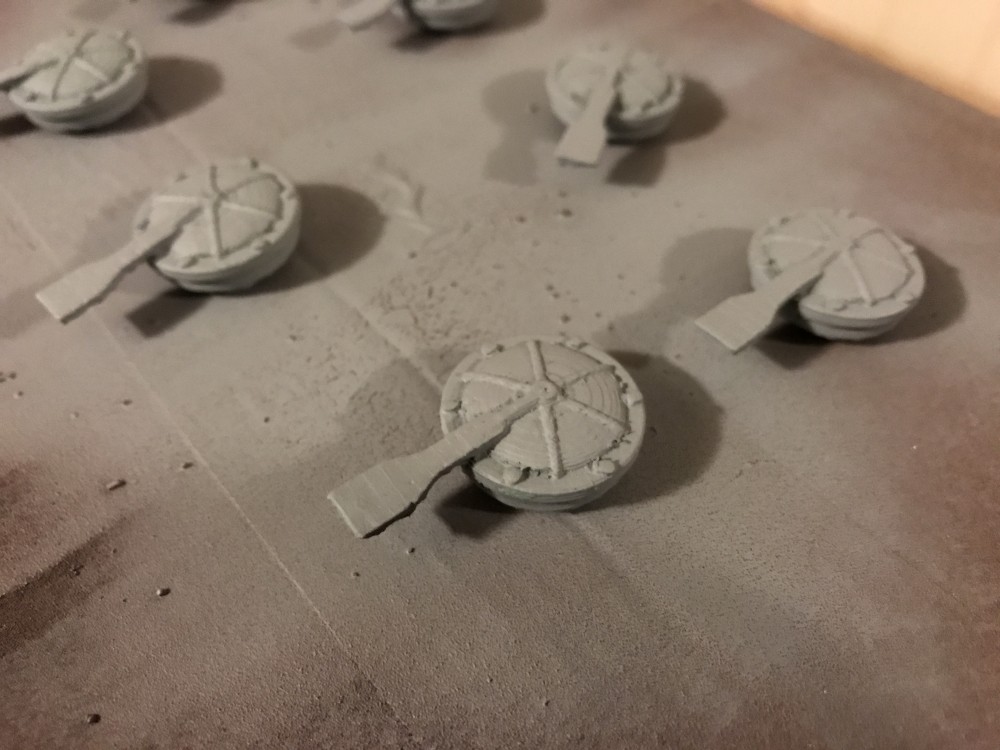

Sitten mallinnettiin navat vanteille. Napa kiinnittyy m4 mutterin kantaan napakasti.


Tässä kärryyn tuleva napa

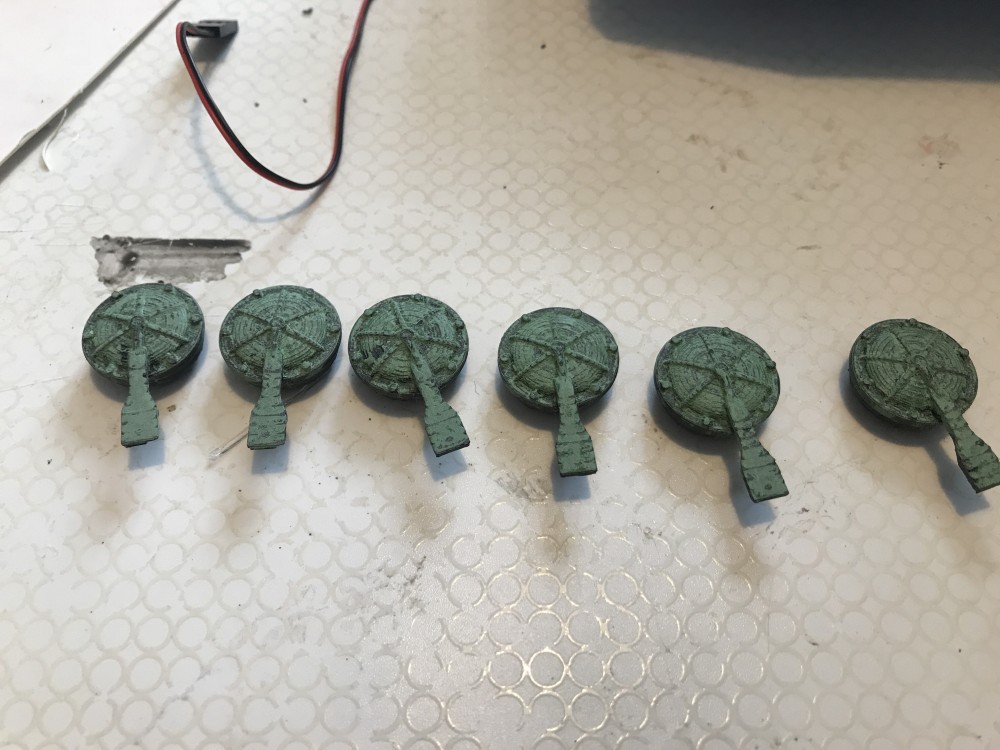

Kuvia pitää olla paljon. Ihan tyytyvainen olen tuohon mallinnukseen, mutta aika karkeat tulostettuna. Pitää huvikseen ladata shapewayssiin ja katsoa mitä maksaisi, veikkaan että 6 kpl 40-60€

Edit: Jos joku haluaa itse tulostella niin annan kyllä tiedoston.

[Pisepise]

Lyhyt kuvapäivitys.

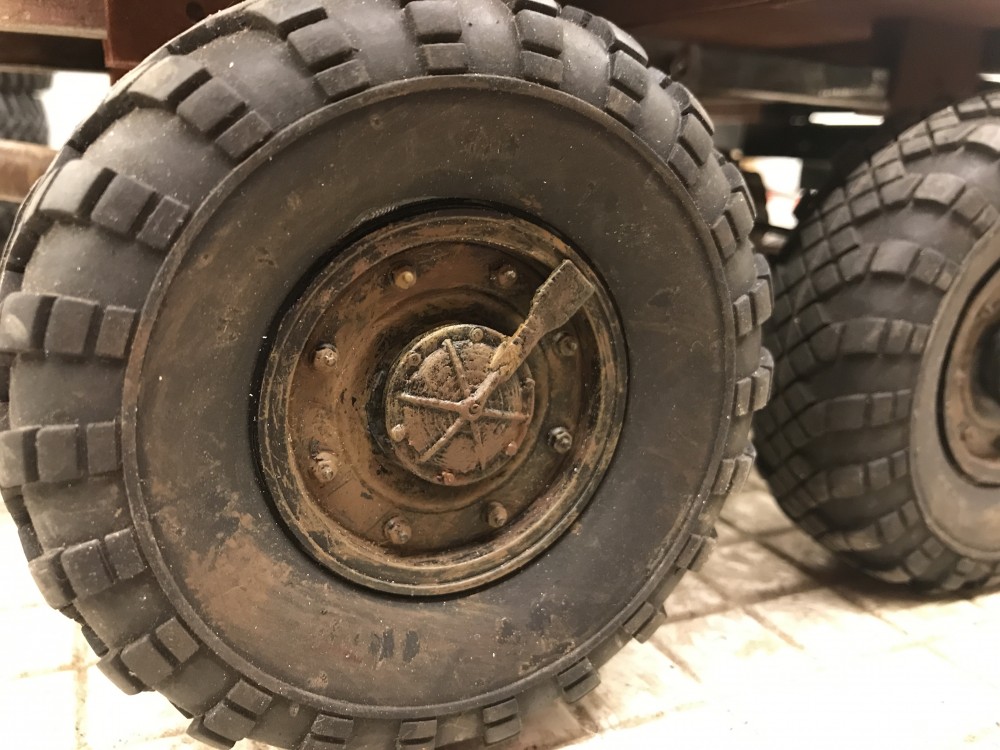

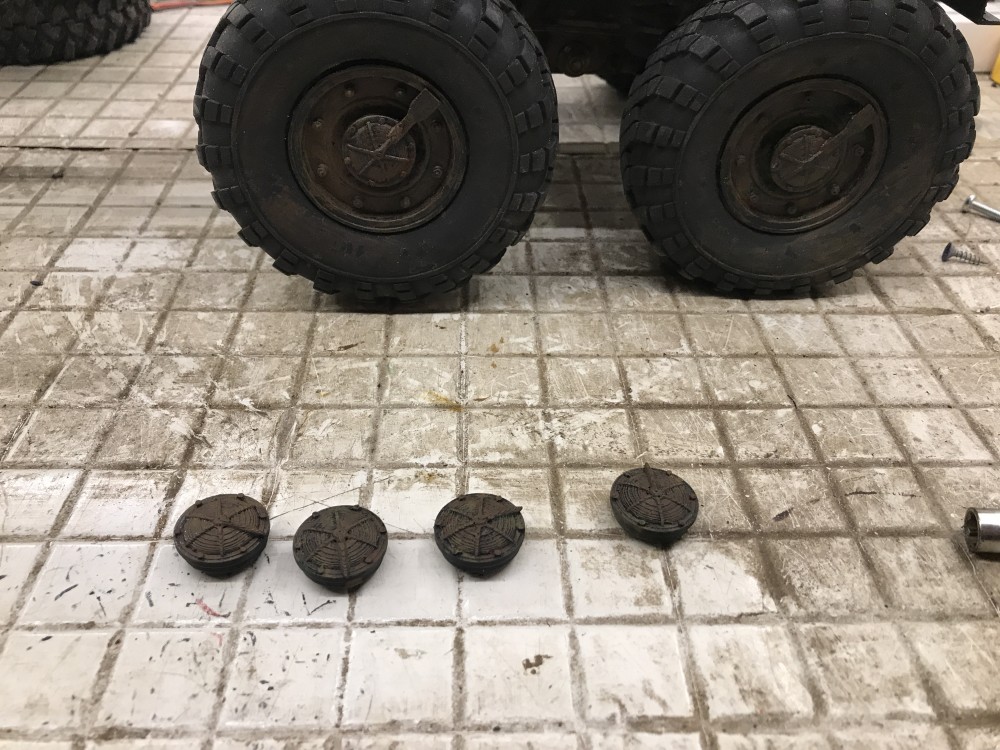

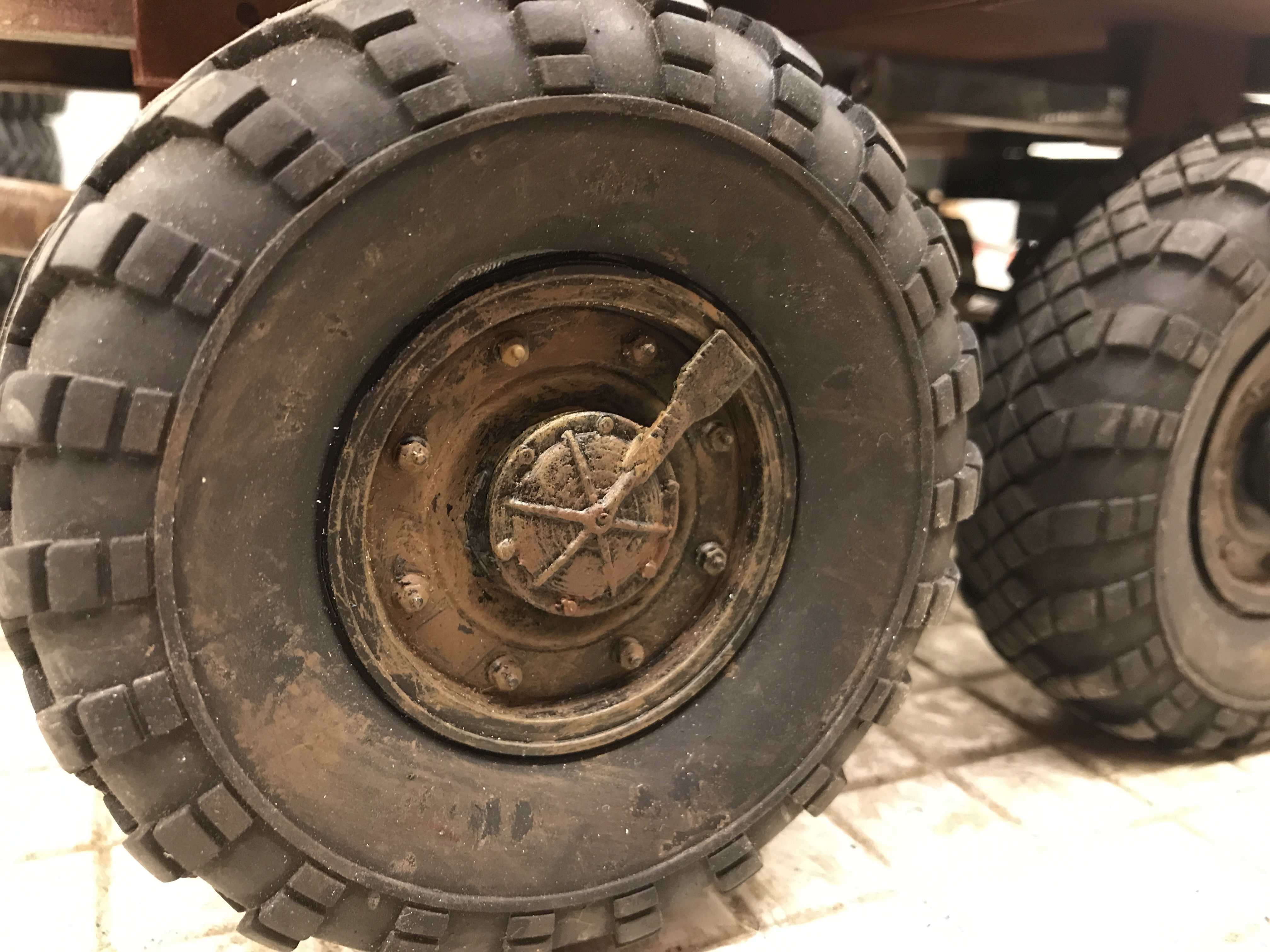

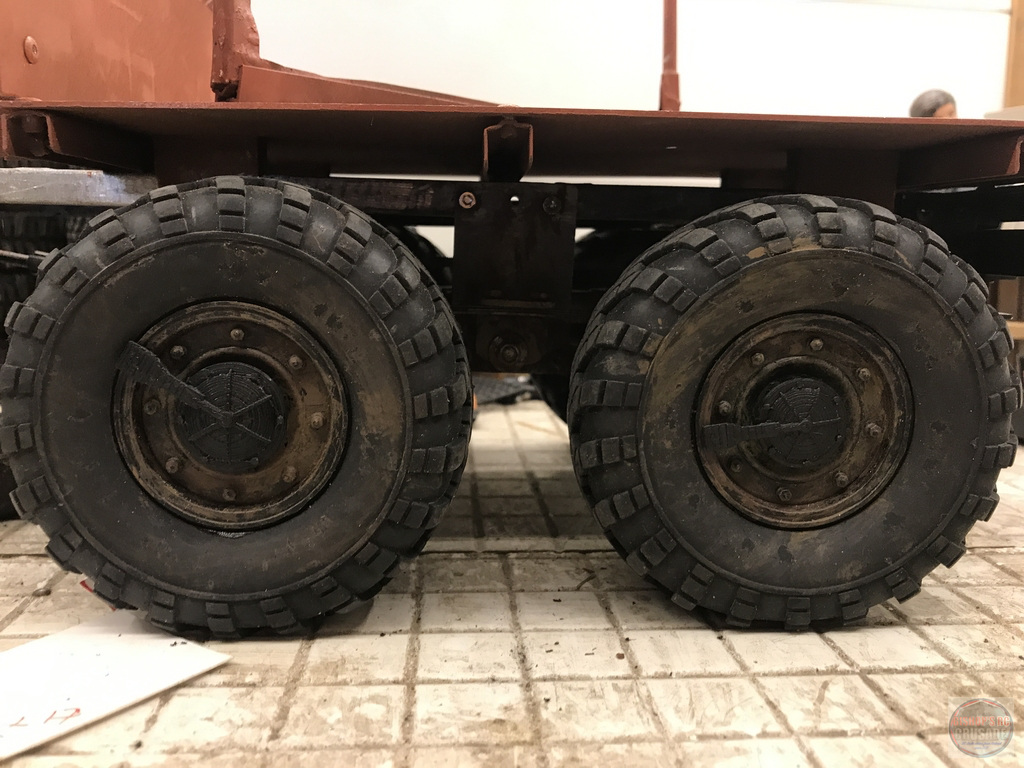

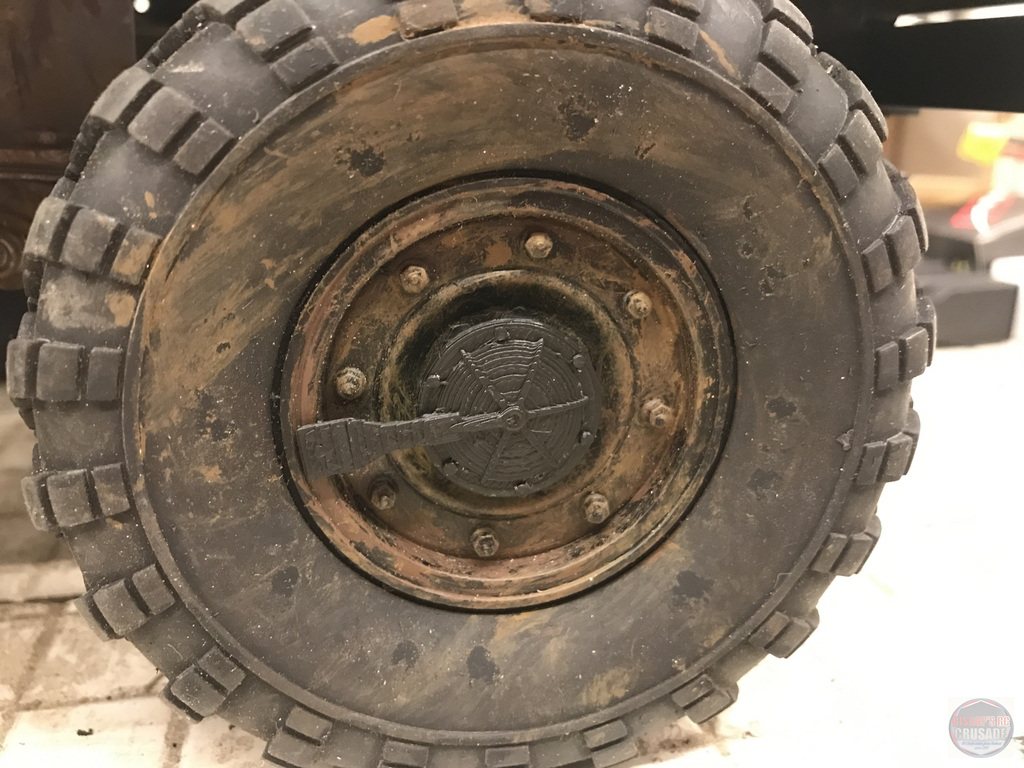

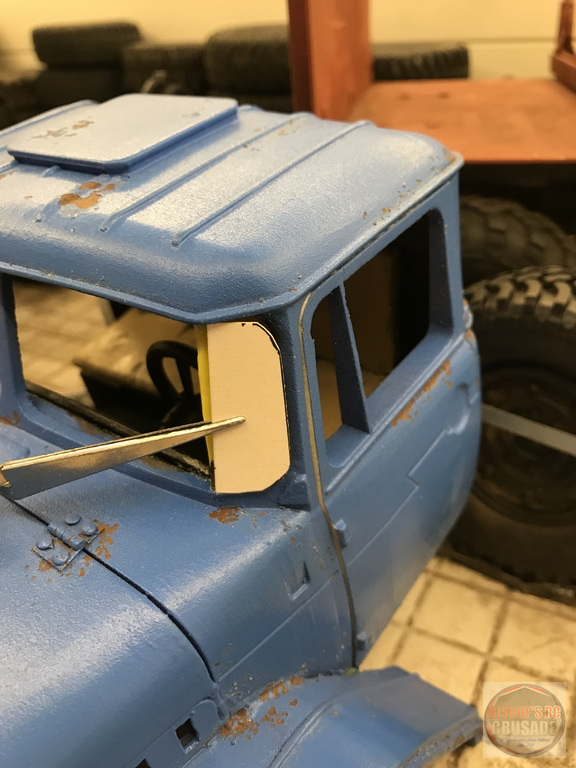

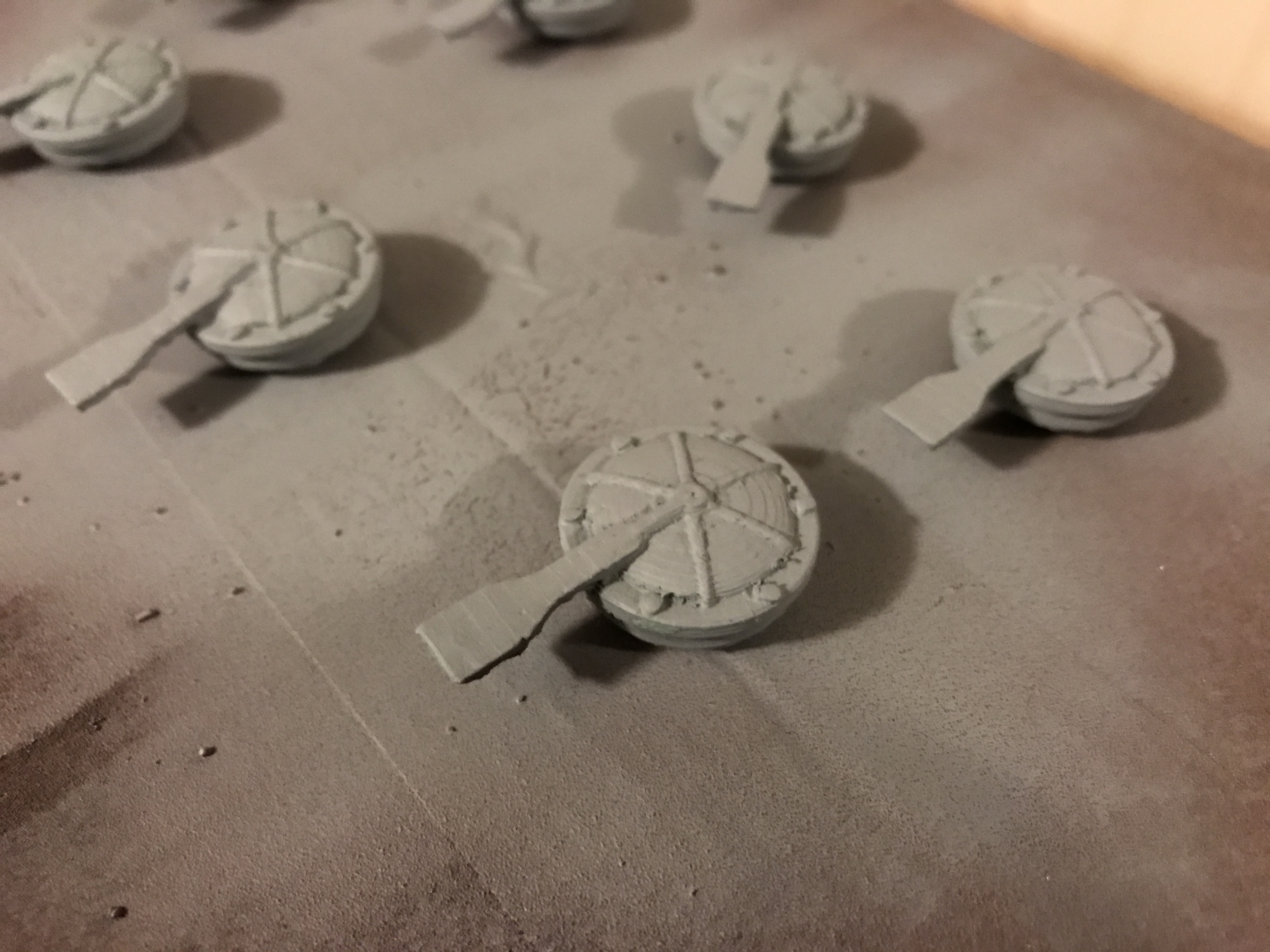

Napojen viimeistelyä, ja tuulilasi hommia. Pitää kokeilla tekisi ikkuna tiivisteet paremman näköiseksi tuulilasit.

[ToniS]

Voi pojat. Kyllä sait rengastuksen näyttämään hyvältä. Säistämisestä täys 10 täältä. Muutenkin kauhtumis aste koko kuorkissa on ensiluokkaista.
Rupee näyttään jo siltä, jotta hyvissä ajoin keväällä on videoo jo tulossa, eiks je?

[Pisepise]

Voi pojat. Kyllä sait rengastuksen näyttämään hyvältä. Säistämisestä täys 10 täältä. Muutenkin kauhtumis aste koko kuorkissa on ensiluokkaista.
Rupee näyttään jo siltä, jotta hyvissä ajoin keväällä on videoo jo tulossa, eiks je?

Kiitos Toni. Juu tyytyväinen olen napoihin ja kannatti uhrata tunteja niihin.

Säistämiseen vielä vähän örkkilitkuja lopuksi. Pitää varoa ettei mene överiksi.

Tekniikka ja sähköt ovat kunnossa, seuraavat isot ponnistukset ovat nosturi ja kärri. Kyllä tämä keväällä valmistuu 😊

[Pisepise]

Ohjelmoin äänimodulin kohdalleen, vastaten kaasuun. Jostain syystä hetken päästä ajellessa ääni käy pätkimään. Se saattaa johtua kun kääntää ohjausta samaan aikaan. Voisiko pätkiminen johtua siitä kun servo ottaa saman aikaisesti virtaa?

Äänimodulin ohjeissa mainitaan että 5V on maksimi, nyt se saa virran vastarilta joka saa HW 1080:ltä 6V.

Technical Data:
Brand: Dasmikro
Item: Programmable Sound Unit
Dimension: 11 x 23,5 x 3,2mm (min.11x16x3,2mm)
Voltage: 3V to 5V (supplied by the receiver) Note the maximum supply voltage of 5V!
Current: app. 10mA without sound, app. 250mA at max. volume
Speaker: 8-32 Ohm
Output power: 1W at 8-Ohm at 5V; 0,6W at 8-Ohm at 3V
Proportional inputs: 1ms to 2ms
Sound quality: up to 22 kHz

Tässä ääninäyte kuvan kera:

[Pauli]

Tää on kyllä komee rojekti, mutta jotain outoa tossa hytissä on kyllä mun silmään... Korkeus on niinku ihan jees, mutta leveys ei jotenkin vastaa mittasuhteita. Koitin skaalata niin, että renkaat näyttäis suht saman korkuisilta.

[ToniS]

Veikkaan vahvasti jotta ulkoinen bec servolle poistas tuon äänien pätkimis ongelman. Tuossa mun willyssä testasin sähköjä niin ei tuo 1080 oma bec jaksanu kunnolla liikutella servoa. Ihme nykimistä. Ccbecillä ihan erilailla toimii. Riippuu tietty servostakin, jotkut varmaan toimii hyvinkin ilman ulkoista becciä.

[Pisepise]

Varmaan se bec voisi auttaa pitää kokeilla. Mulla on jo yksi bec syöttämässä vinssinoparille 6volttia kun servovinssi on 6v.

Tämä kori on ilmeisesti suunniteltu rc4wd yotan akseleille. Vähän kapea se on. Aluksi tuo häiritsi enemmän mutta nyt silmä tottunut. Ehkä se näyttää kuorma päällä ja nosturin kanssa paremmalta.

[Pisepise]

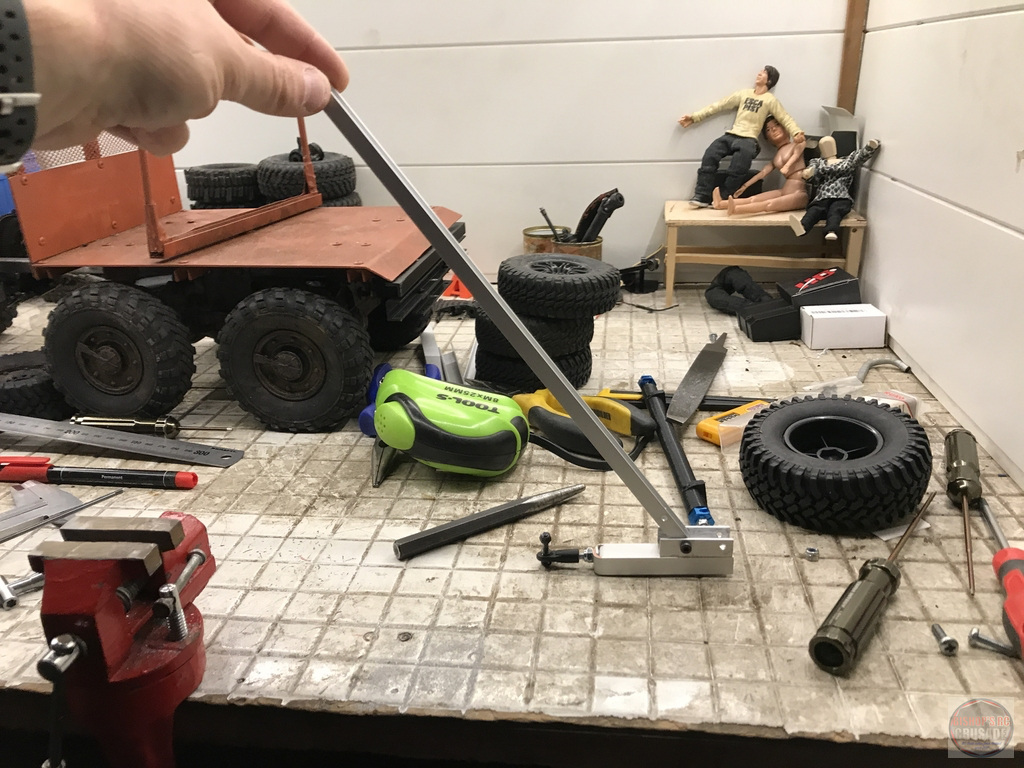

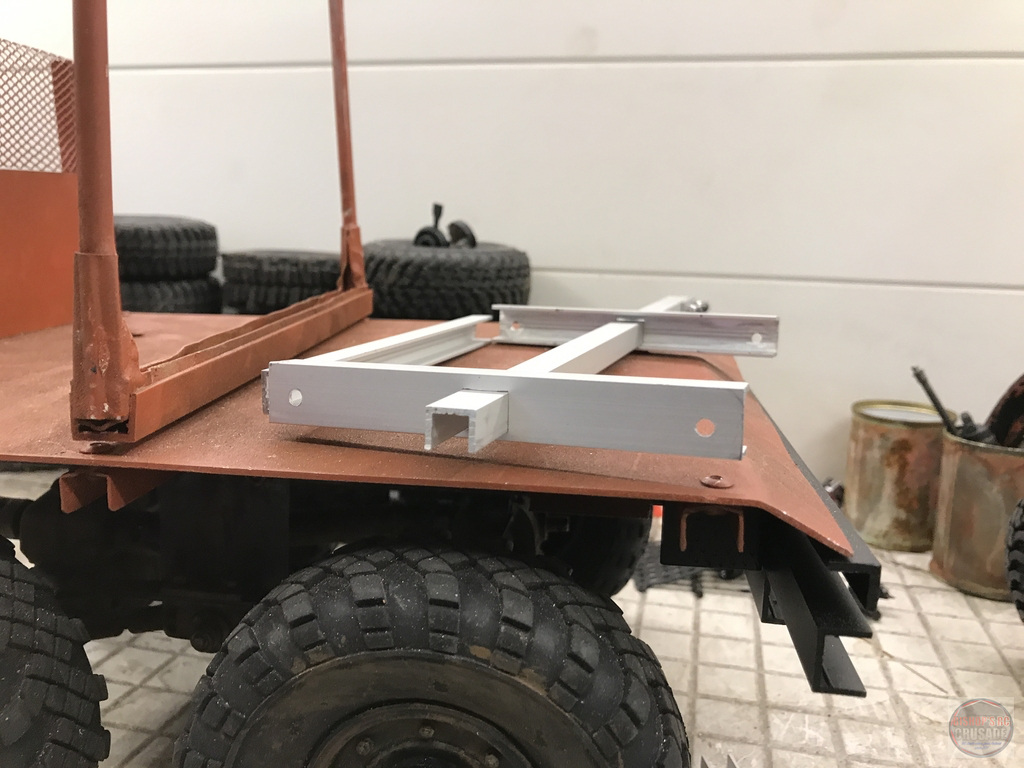

Aloitetaan höpinöillä. Rakenteluvimma vaan jatkuu täällä, mikä on hyvä tämän projun kanssa. Pajassa on värkkäilty traileria ja sisällä mallinnettu nosturia. Traileriin oli tarkoitus tehdä jatkettava aisa riippuen minkä pituista puuta ajetaan milloinkin. Toinen pohdinnan alla ollut asia oli että olisiko helppo toteuttaa kärri mikä taittuisi kyytiin. Paloja kun pyöritteli käsissä niin suhteellisen helposti se toteutui. Se että käytänkö sitä koskaan muuta kuin esitelläkseni sitä on toinen juttu.

Nosturin kanssa pidetään salaisuuden verho vielä edessä ja esitellään kun se alkaa näyttämään siltä.

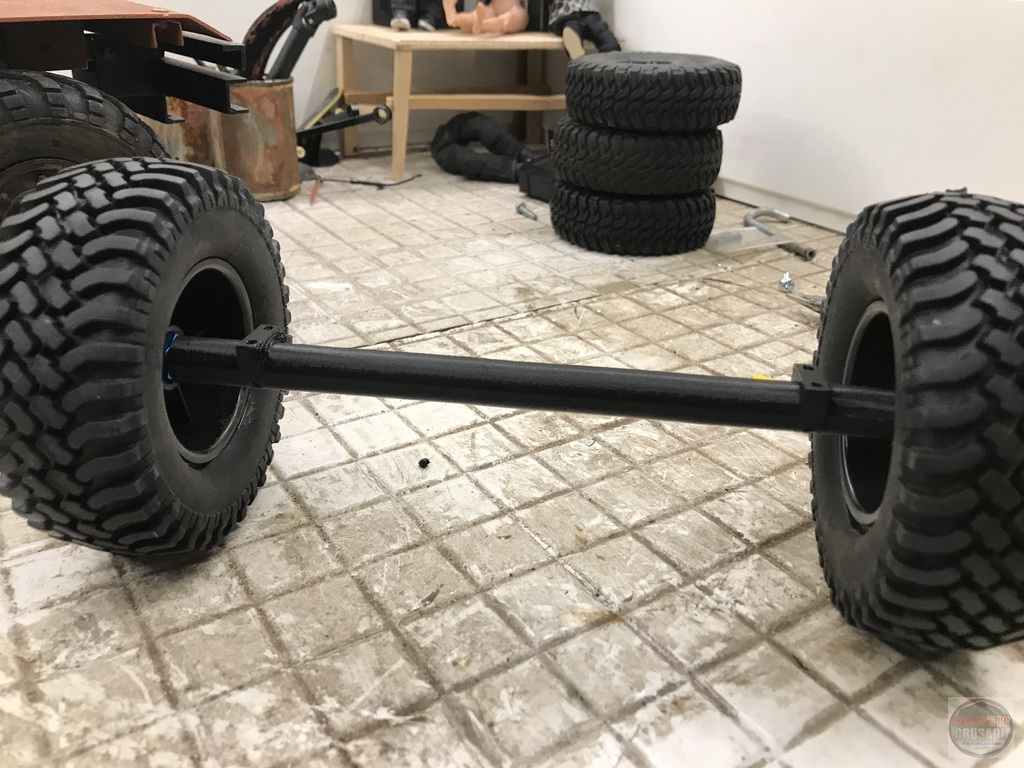

Sitten niitä trailerikuvia.

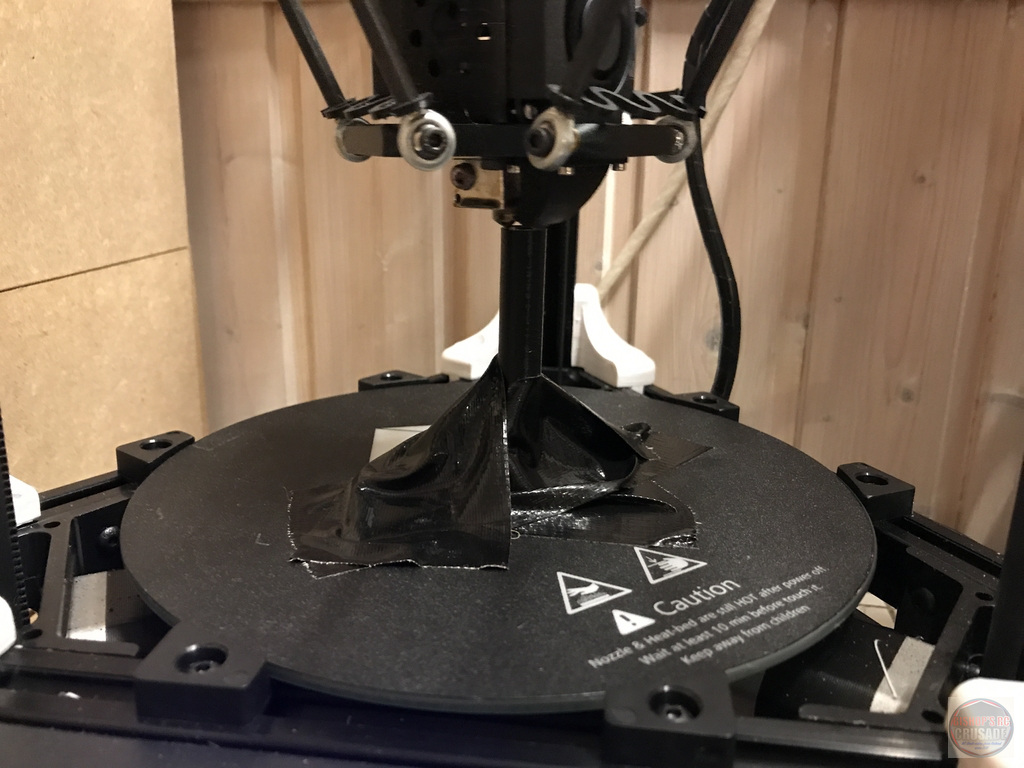

kurkistus tulostamisen saloihin ;)

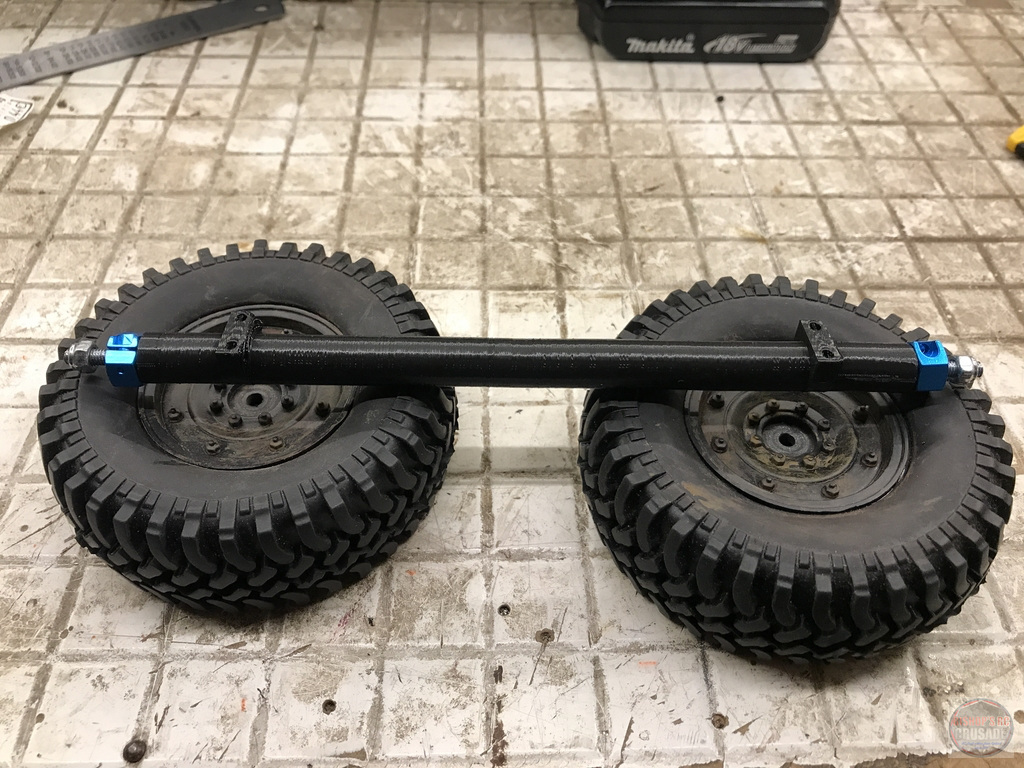

IMG_9478 (1).jpg (330.07 KiB) Katsottu 6263 kertaa

IMG_9476 (1).jpg (289.14 KiB) Katsottu 6263 kertaa

IMG_9482 (1).jpg (212.86 KiB) Katsottu 6263 kertaa

IMG_9479 (1).jpg (299.42 KiB) Katsottu 6263 kertaa

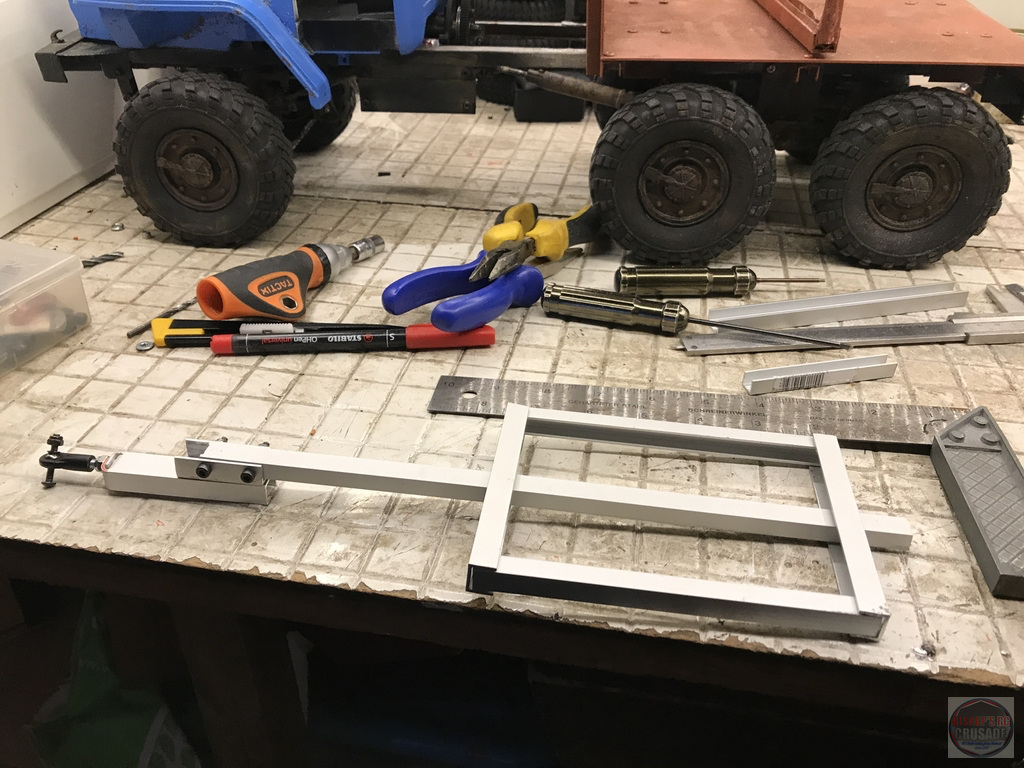

IMG_9481 (1).jpg (298.64 KiB) Katsottu 6263 kertaa



Seuraavaksi kärrin pankojen tekoa, saa nähdä miten se kärri sitten taittuu lavalle kyytiin.
Vähän tuossa lattialla yhdistelmää pyörittelin, kuinka helppoa olikin hallita pitkällä aisalla kärriä. Mutta kuinka raastavaa oli "pyöritellä" todella surkealla kääntyvyydellä. Se voi olla että vaihdan tähän kunnon servon jotta pyörät kääntyisi edes jotenkin. Näillä 1:1 ajaminen ymmärtääkseni ei mitään herkkua mutta tarvitseeko minun sitä mallintaa?

[Pisepise]

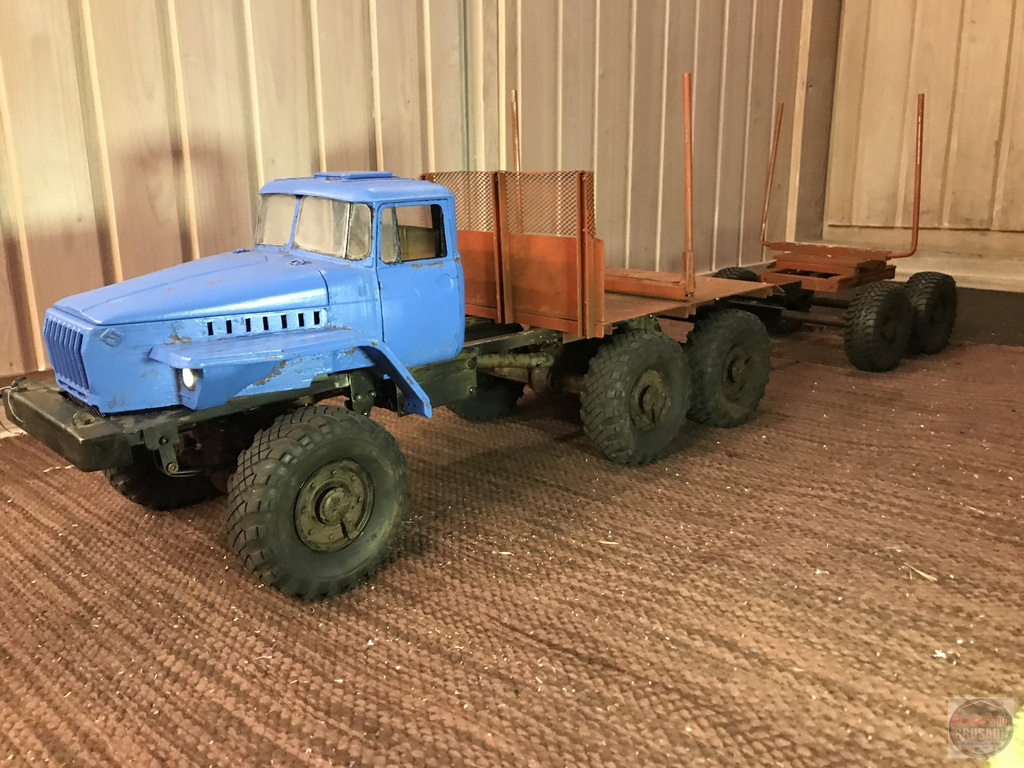

Rakentelu on kivasti taas tällä viikolla edennyt. Ensimmäisen kerran tuli tunne että tämä projekti olisi loppusuoralla, kun jo pajan lattialla kokeeksi tukkeja kuormasin ja testiajeluita tein.
Ohjauksen laittelin parempaan kuosiin ja uuden ohjausvarren tein. Siitä nyt ei ole kuvaa mutta ei siinä mitään ihmeellistä. Uralin kääntyvyys parani surkeasta huonoon. Kärrin käsittely parani ja noilla HG akseleilla ei kummosta kääntyvyyttä saa. Alu knucklet varmaan pitää päivittää, kun niin elävää muovia on.

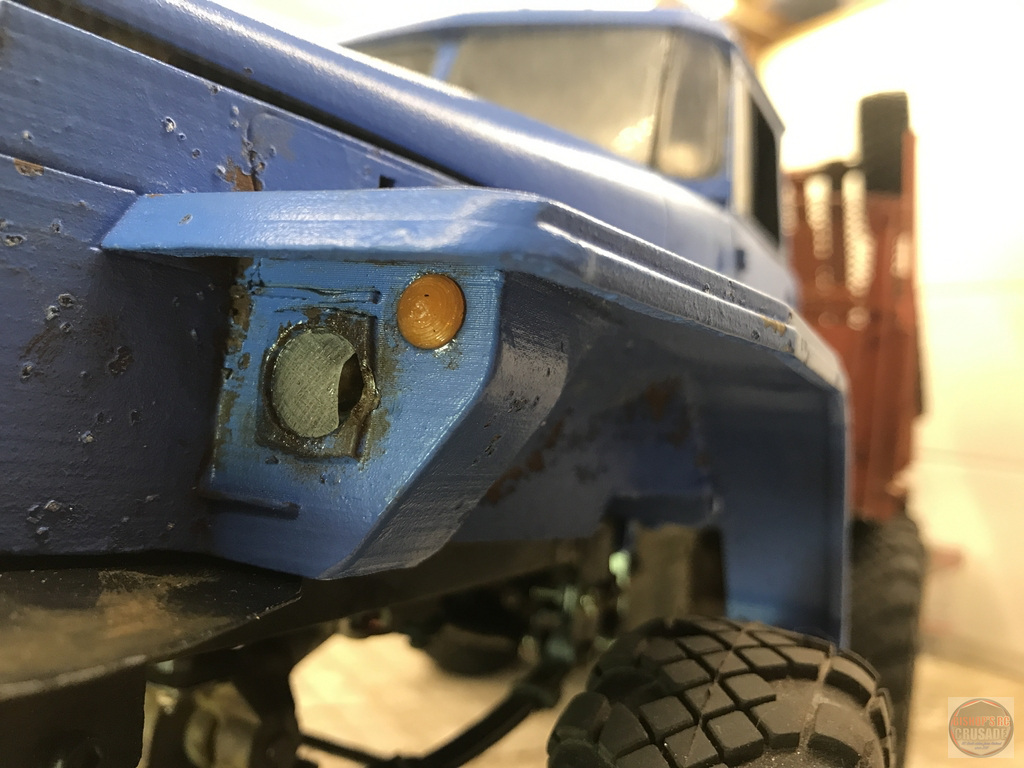

Kyllähän se on kiva pyöräytellä omalla tulostimella osia, kun perus mallintaminenkin helposti jo luonnistuu. Vilkut eteen.

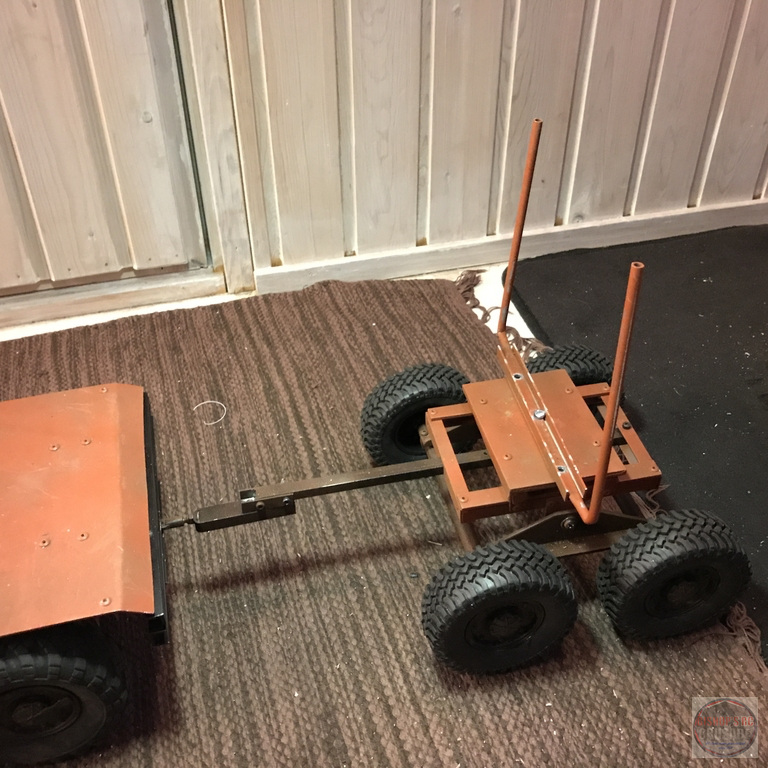

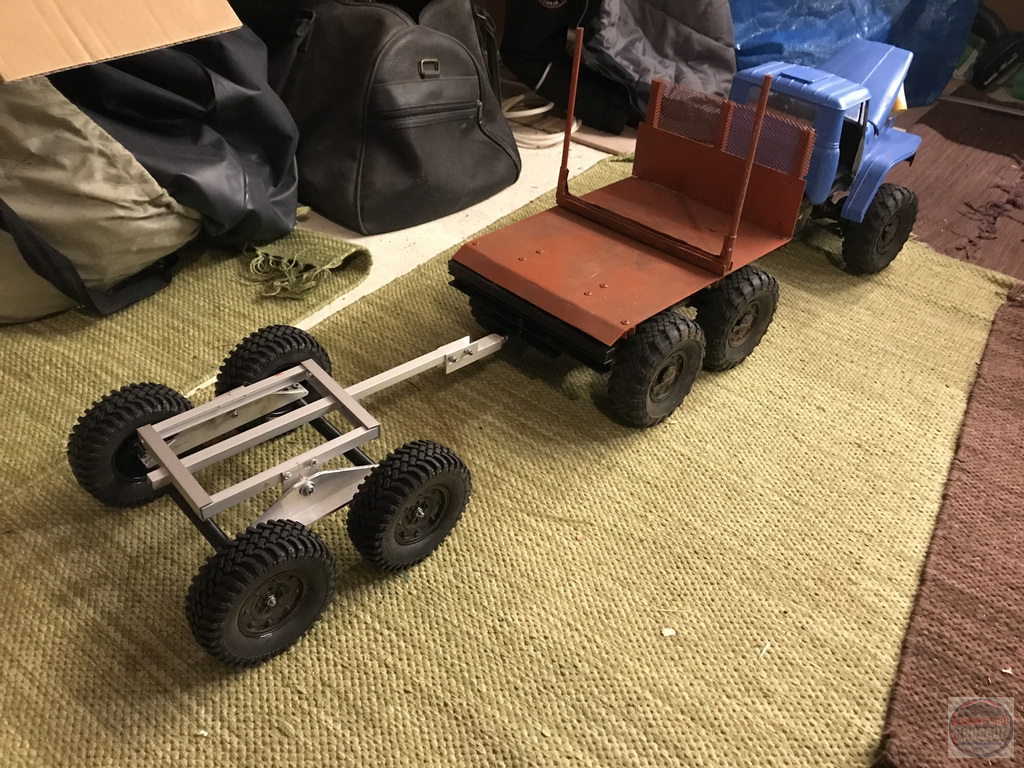

Sitten sitä kärriä. Aluksi kärrin pankon tein kiinteäksi ajatellen että riittää kun auton pankot edessä pyörii, jolloin kääntyessä puut pysyisivät paikallaan. Testien jälkeen päädyin kuitenkin kärrin pankosta tekemään pyörivän myös.


Jollain kärri on sidottava kun kyydissä, vinssi?

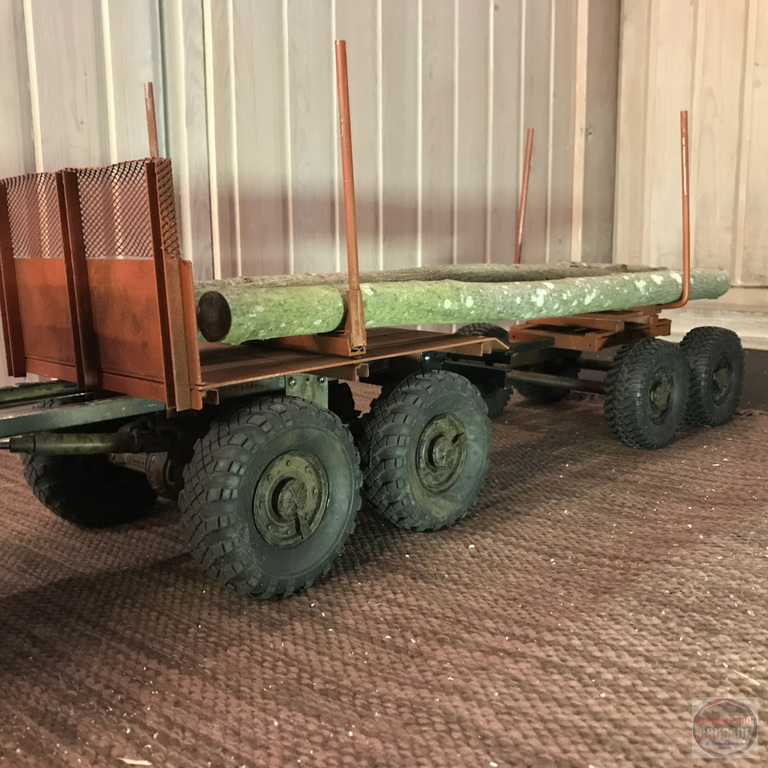

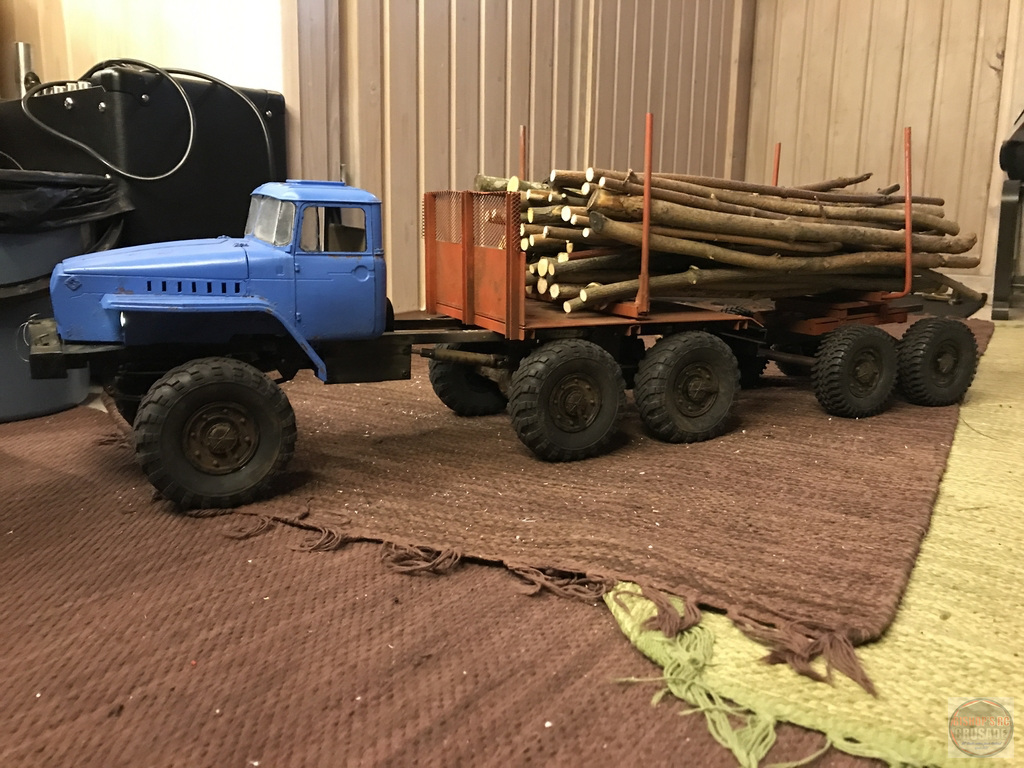

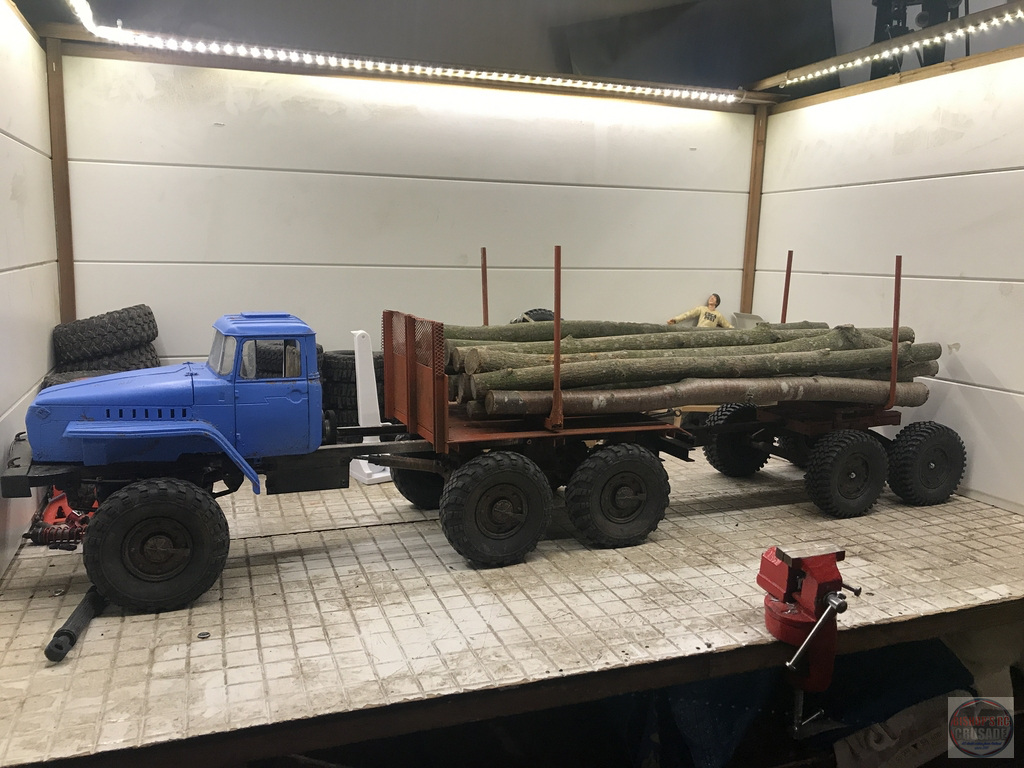

Sitten vähän kuvia puiden kanssa, jotka ovat viime kesästä asti kuivuneet :) Tasalaatuinen kuusitukkikuorma pitää vielä tehdä.





Lisäksi muutama pikku alustan parannus tehty, mikä koeajossa ilmeni. Jotenkin tuo hytti näyttää paremmalta kuorman kanssa. Nyt vain kohta kohdalta viimeistelyä ja hytin lavan välistä aukkoa täyttämään. Vararengasteline taitaa jäädä toteuttamatta, kun ei meinaa mahtua nosturin kanssa mitenkään. Luulen että vararenkaana oleva n. 100mm rengas telineineen on liian iso ollakseen 1:12 skaalassa.. Samanlainen kuin nuo kärrin pyörät.

Myös käytännöllinen vaijeri kuorman sitomiseksi on pohdinnassa ja kuinka sen lukitsen ja kiristän. Polkupyörän jarruvaijeri johon lenkki?

[neruda]

Tämä on kyllä huikean hieno ilmestys!!

[Haskill]

Luulen että vararenkaana oleva n. 100mm rengas telineineen on liian iso ollakseen 1:12 skaalassa.. Samanlainen kuin nuo kärrin pyörät.

Myös käytännöllinen vaijeri kuorman sitomiseksi on pohdinnassa ja kuinka sen lukitsen ja kiristän. Polkupyörän jarruvaijeri johon lenkki?

Jos mä ny hyvin pikasella kuukletuksella oikein ymmärsin Uralin rengaskoon, ni toi 100mm rengashan pitäs olla lähes täysin nappiin koon puolesta. Mulla itellä on tulossa 108mm renkaat Kraziin.

Mites ois ihan vaan joku kettinki? Lenkit on valmiina. Tosin en ny yhtäkkiä muista nähneeni kuvia oikeista vehkeistä missä ois kuormaa mitenkään sidottu. Tämä siis näissä syrjäseuduilla toimivissa maastokuorkeissa. Joissain maantie kuorkeissa muistelen kettinkejä nähneeni. Kuvaa en kyllä äkkiseltään löytäny todisteeksi. Liinoja noissa oikeissa vehkeissä on ainakin käytetty.

[Pisepise]

Tämä on kyllä huikean hieno ilmestys!!

Kiitos. Kun vain ilmestyisi valmiiksi :)

Luulen että vararenkaana oleva n. 100mm rengas telineineen on liian iso ollakseen 1:12 skaalassa.. Samanlainen kuin nuo kärrin pyörät.

Myös käytännöllinen vaijeri kuorman sitomiseksi on pohdinnassa ja kuinka sen lukitsen ja kiristän. Polkupyörän jarruvaijeri johon lenkki?

Jos mä ny hyvin pikasella kuukletuksella oikein ymmärsin Uralin rengaskoon, ni toi 100mm rengashan pitäs olla lähes täysin nappiin koon puolesta. Mulla itellä on tulossa 108mm renkaat Kraziin.

Mites ois ihan vaan joku kettinki? Lenkit on valmiina. Tosin en ny yhtäkkiä muista nähneeni kuvia oikeista vehkeistä missä ois kuormaa mitenkään sidottu. Tämä siis näissä syrjäseuduilla toimivissa maastokuorkeissa. Joissain maantie kuorkeissa muistelen kettinkejä nähneeni. Kuvaa en kyllä äkkiseltään löytäny todisteeksi. Liinoja noissa oikeissa vehkeissä on ainakin käytetty.

Kun esikuvia olen katsellut niin monessa ei ole mitään sidontaa, ja jossain vehkeissä jonkinlainen vaijeri kuten Spintires uralissa. Monesti nää vehkeet tuo sieltä metsästä puut paremman tien varteen ja siitä puut lähtee paremmalla maantievehkeellä eteenpäin... ehkä. Toni auttoi ja sain häneltä lennokkeissa käytettyä ohutta vaijeria. Lattialla ajetuissa testeissä puut pyrkii liikkumaan eteen ja taakse kuormassa joten hyötyä olisi jos ne olisi sidottu, näyttävästi ja käytännöllisesti.

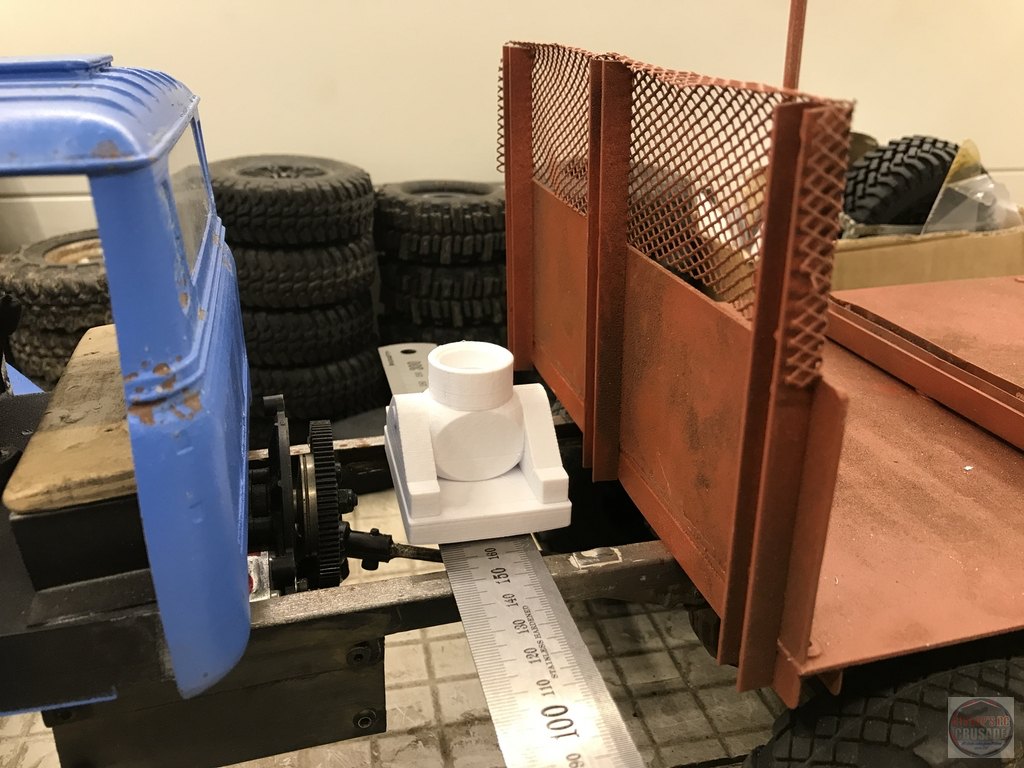

Vararengas ei vaan tunnu mahtuvan hytin ja kuormasermin väliin jos siinä on nosturi tukijalkoineen ja öljysäiliöineen. Ehkä vielä mallaillaan kun nosturin saan johonkin muotoon.

Sitten viikon edistys:

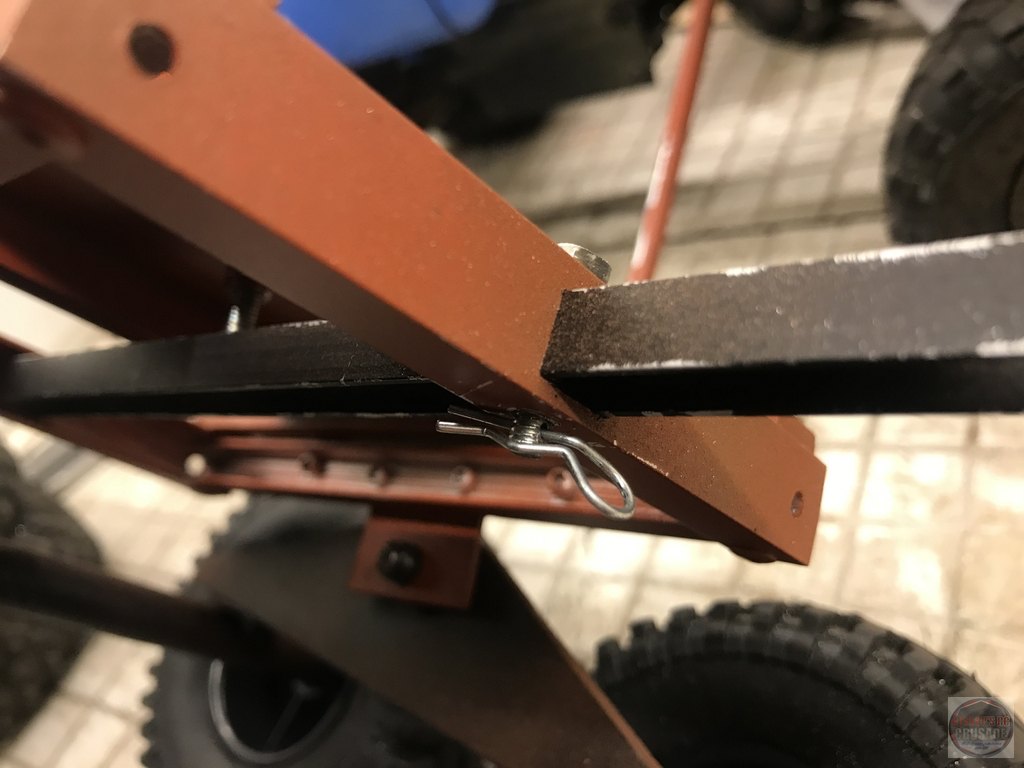

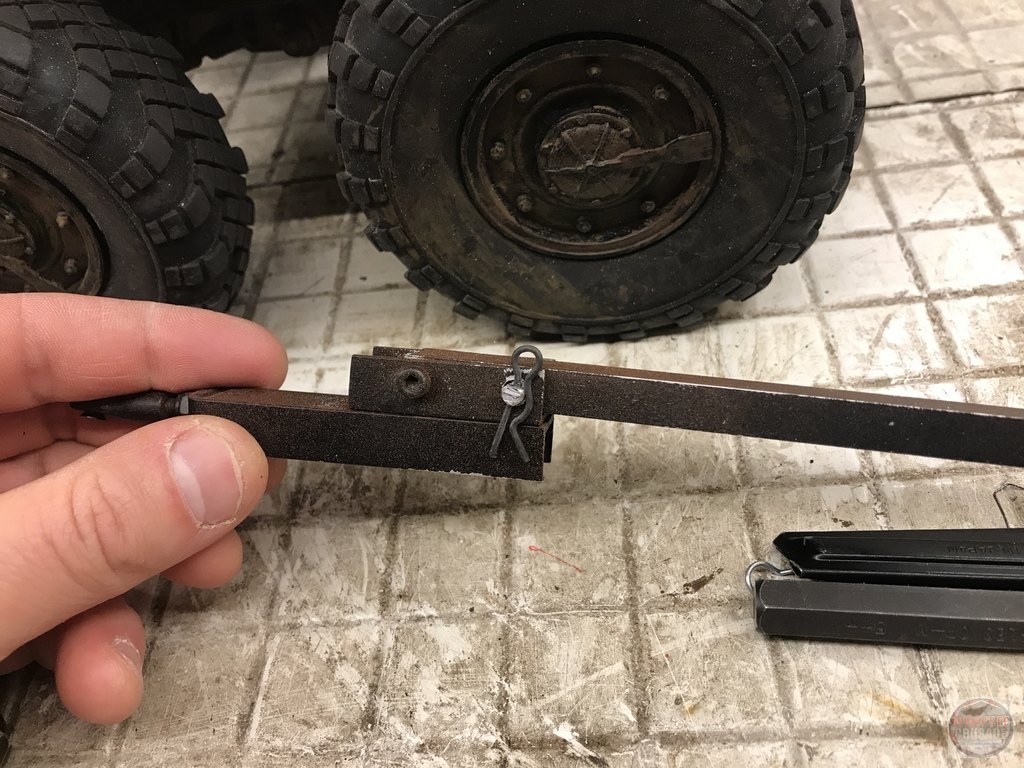

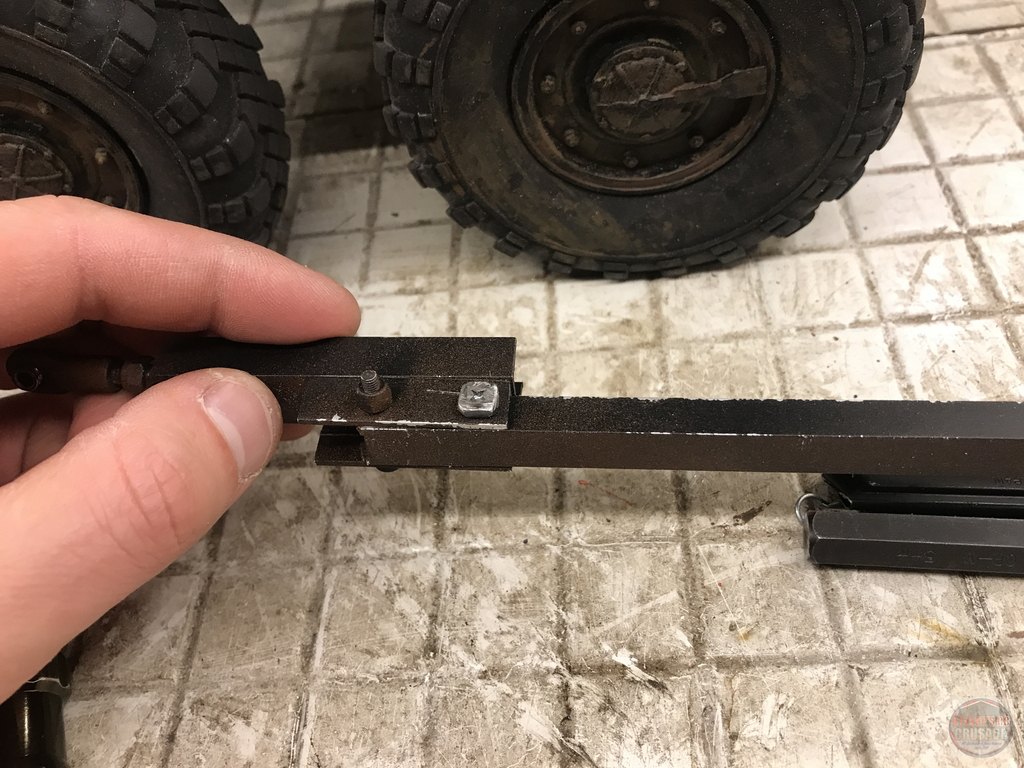

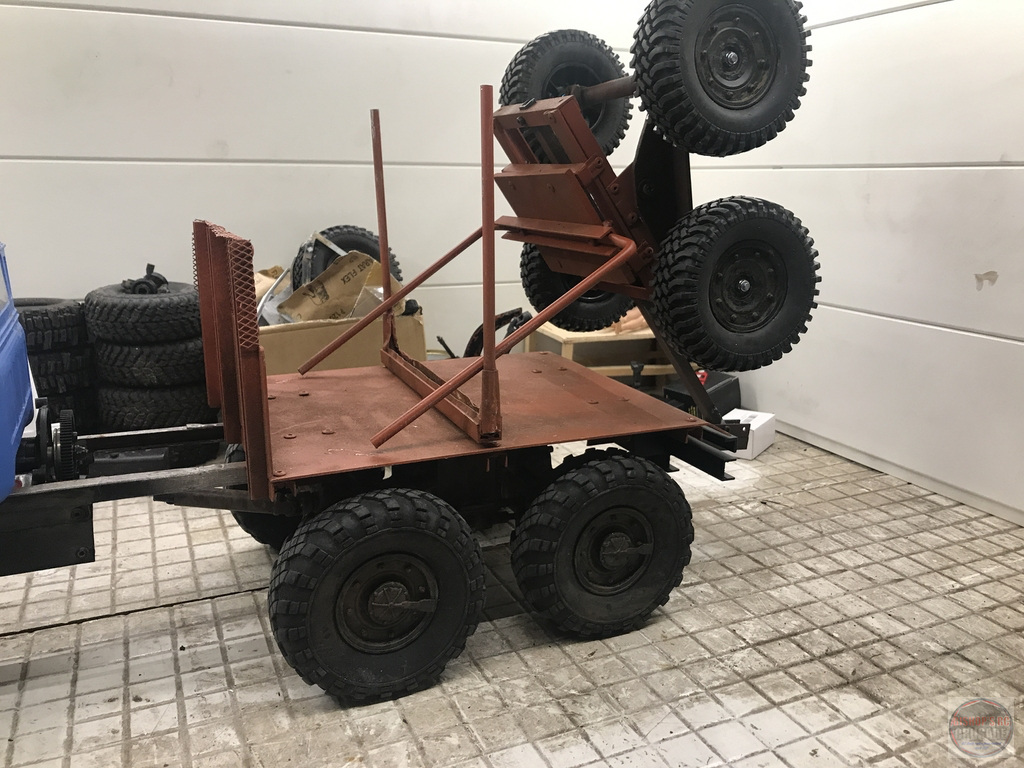

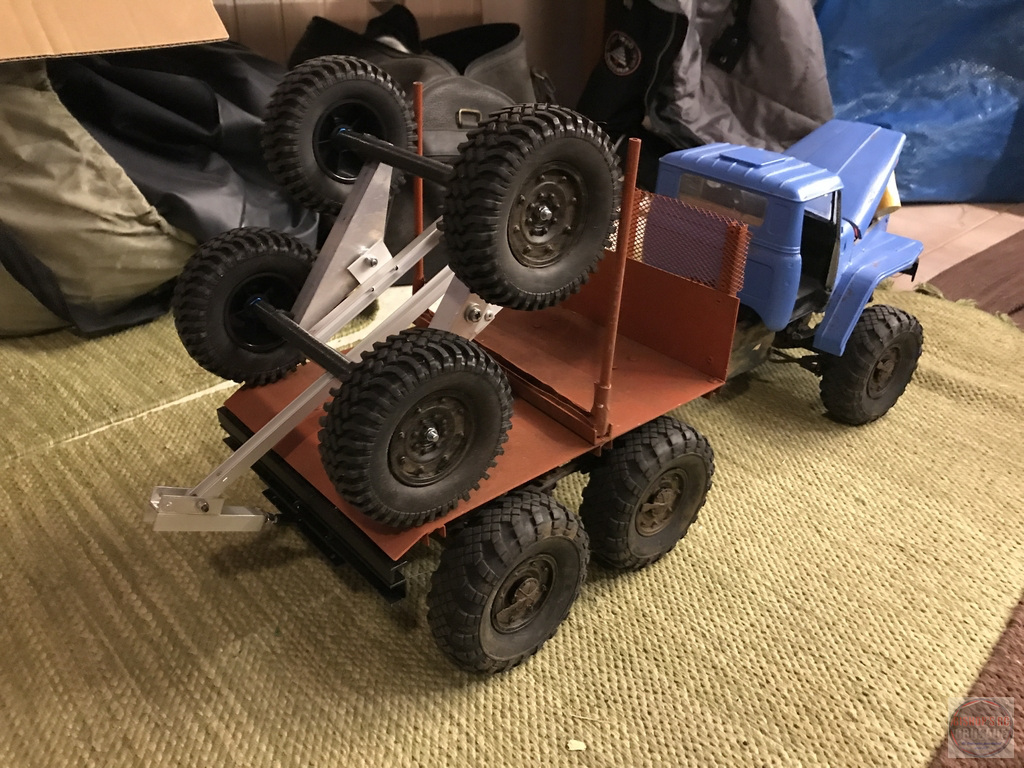

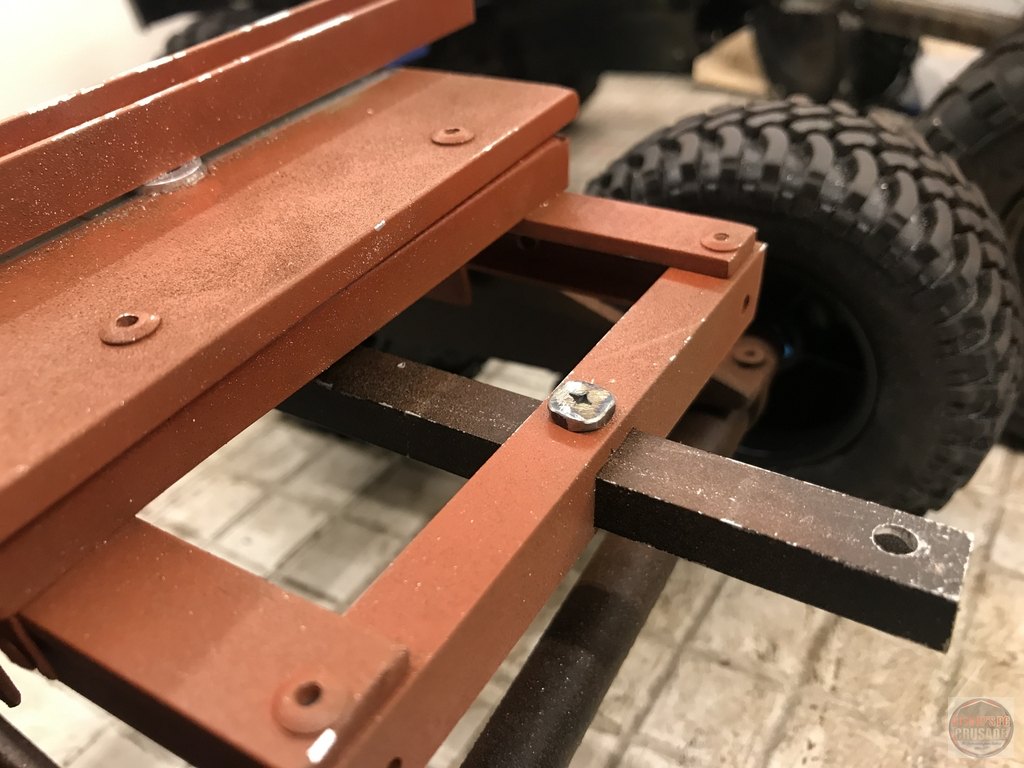

Kärrin säätö ja taitto M4 pultilla joka lukitaan sokalla. Onnistuu sormineen metsässä kärrin säätäminen.

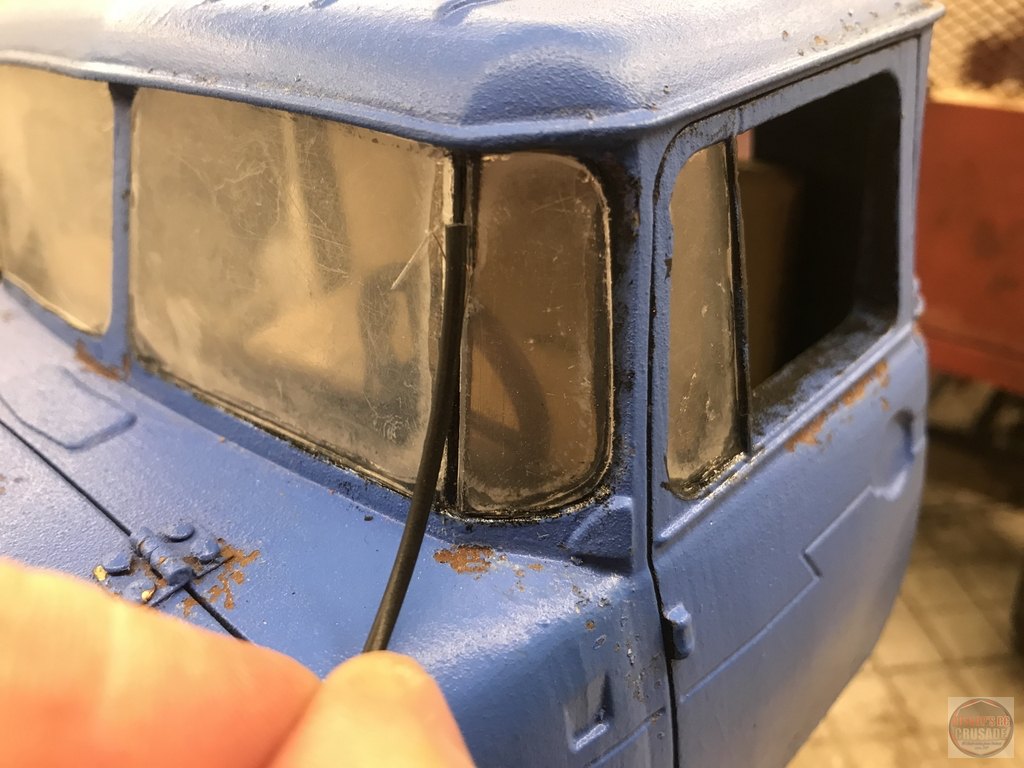

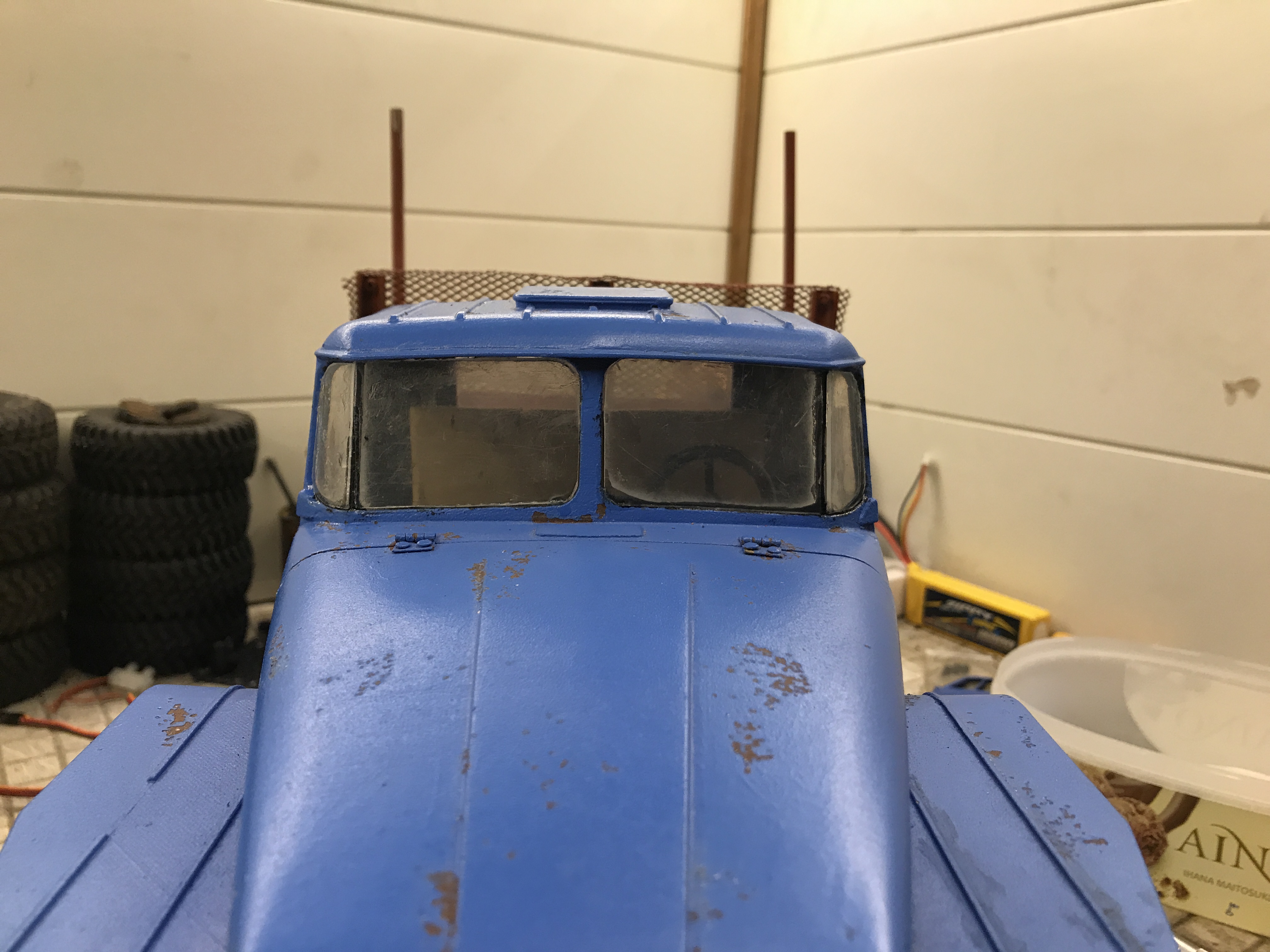

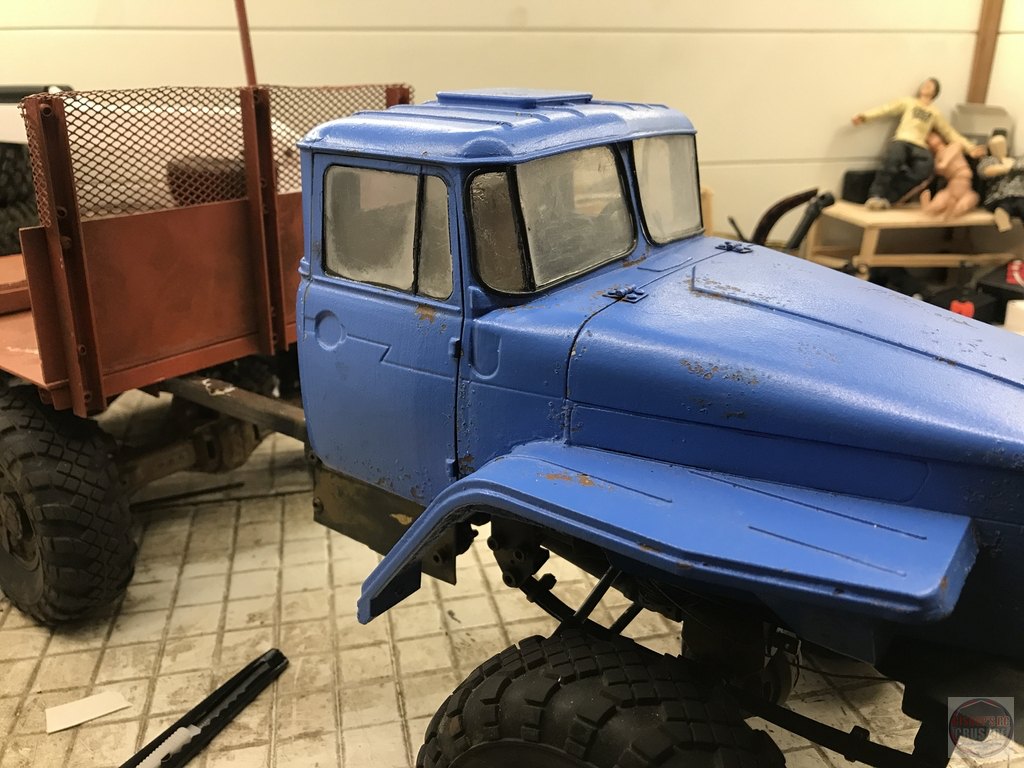

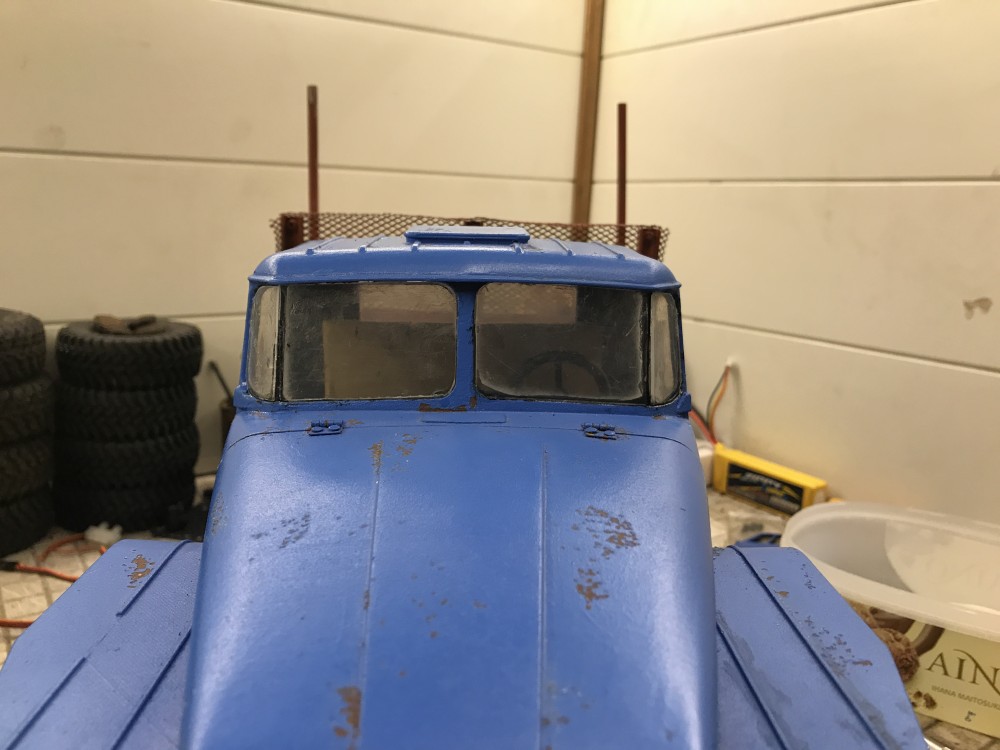

Tuulilasiin tiivisteet, ei irvistä ikkunat enään. Johdosta vuoltu puolet pois ja kuparilanka poistettu. Muistaakseni Vellu oli täällä tehnyt samanlaista ja muistaakseni joku SBG:llä...

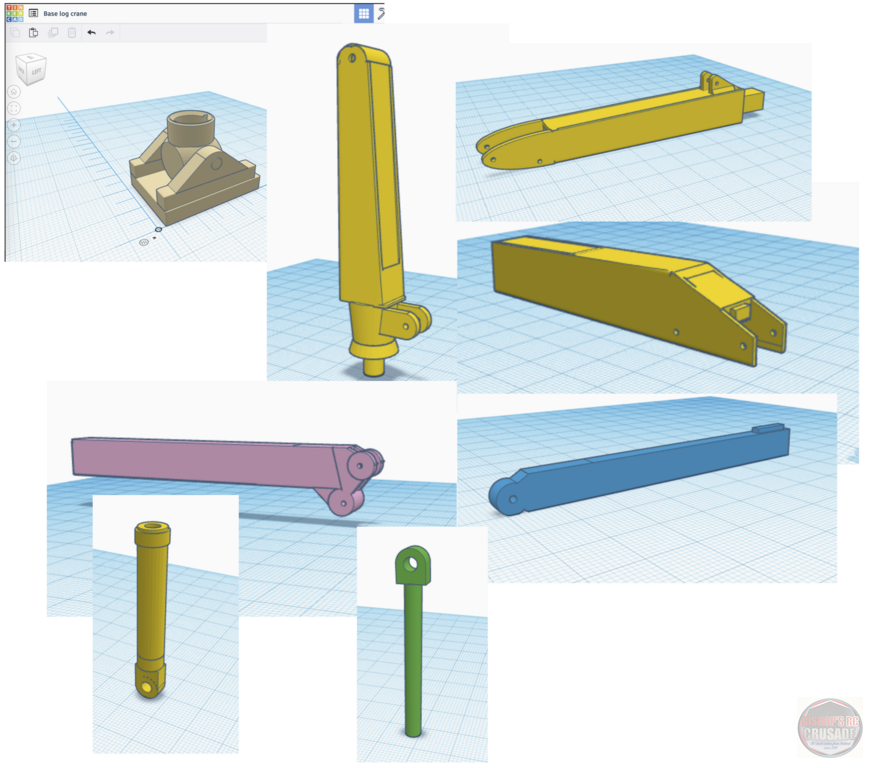

Ja lopuksi pikku teaseri nosturista missä mennään.

Crane design.png (551.27 KiB) Katsottu 6050 kertaa

[VelluH]

Kyllä juuri noin saa tiivisteet näppärästi tehtyä. Tätäkin tulee seurattua ja hienolta näyttää!

[Pisepise]

Kyllä juuri noin saa tiivisteet näppärästi tehtyä. Tätäkin tulee seurattua ja hienolta näyttää!

Kiitos. Oikein siis muistin.

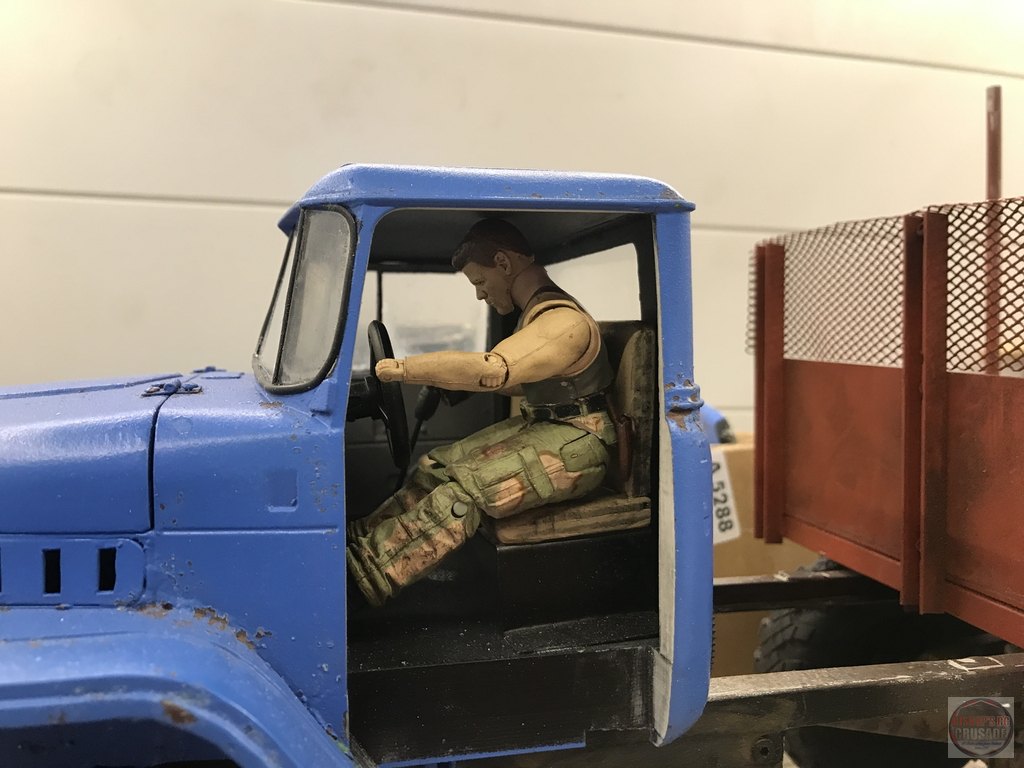

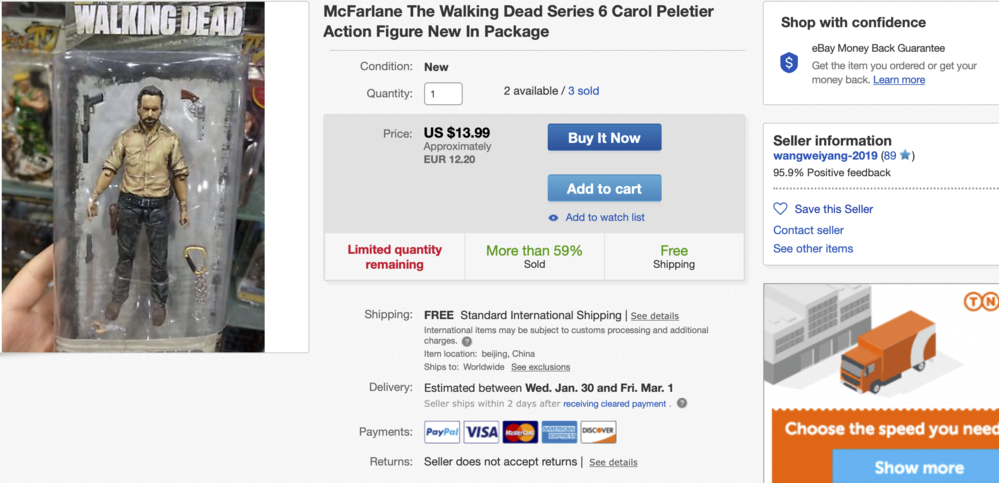

Päivitetään välillä. Aloitetaan ukoista, Ebay: 6" walking dead figures. noin 11$ kpl. Noh, Uralin hytti olikin niin pieni että eihän nämäkään mahtunut sinne ilman askartelua. Raajojen liikkuvuutta pystyy parantamaan leikkaamalla veitsellä polvitaipeita ja haaroja. Vatsa piti myös leikata pois jotta mahtuu istumaan autoon. Ulkonäkö jäi siedettäväksi vaikka vähän pitkäjalkainen nyt on. Kuitenkin ukon pitäisi vielä istua nosturiin ja käyttää sitä ;) Ukot kuitenkin ovat laadukkaampia kuin ne meidän kimppatilaamat 1:9 ukot.

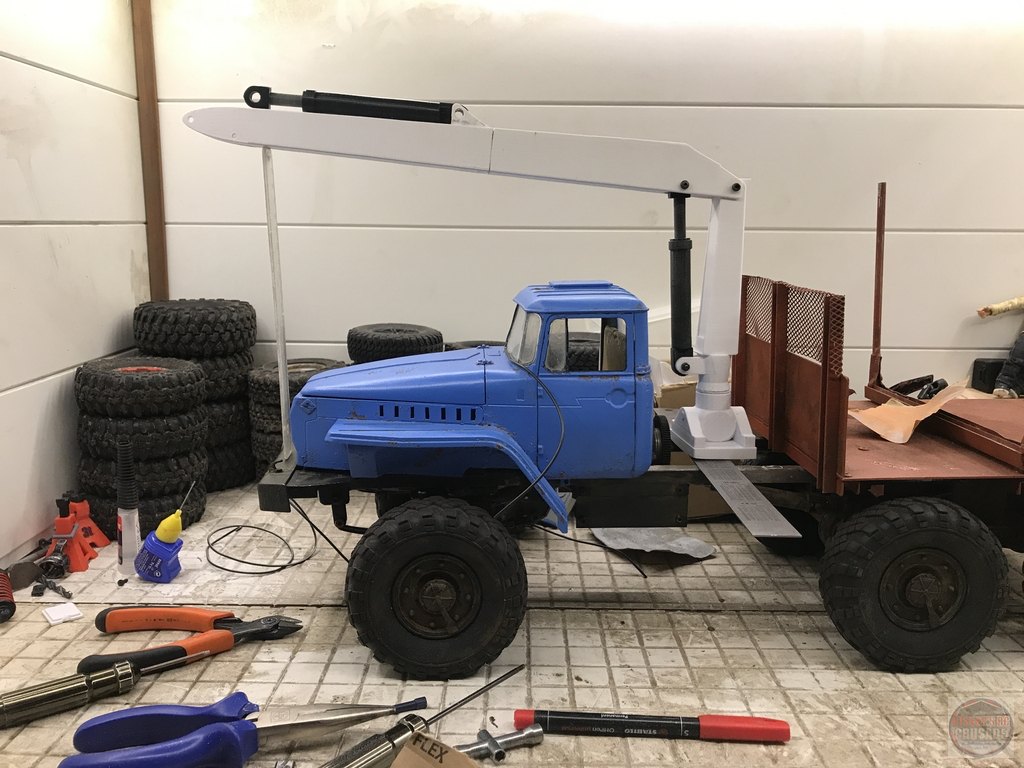

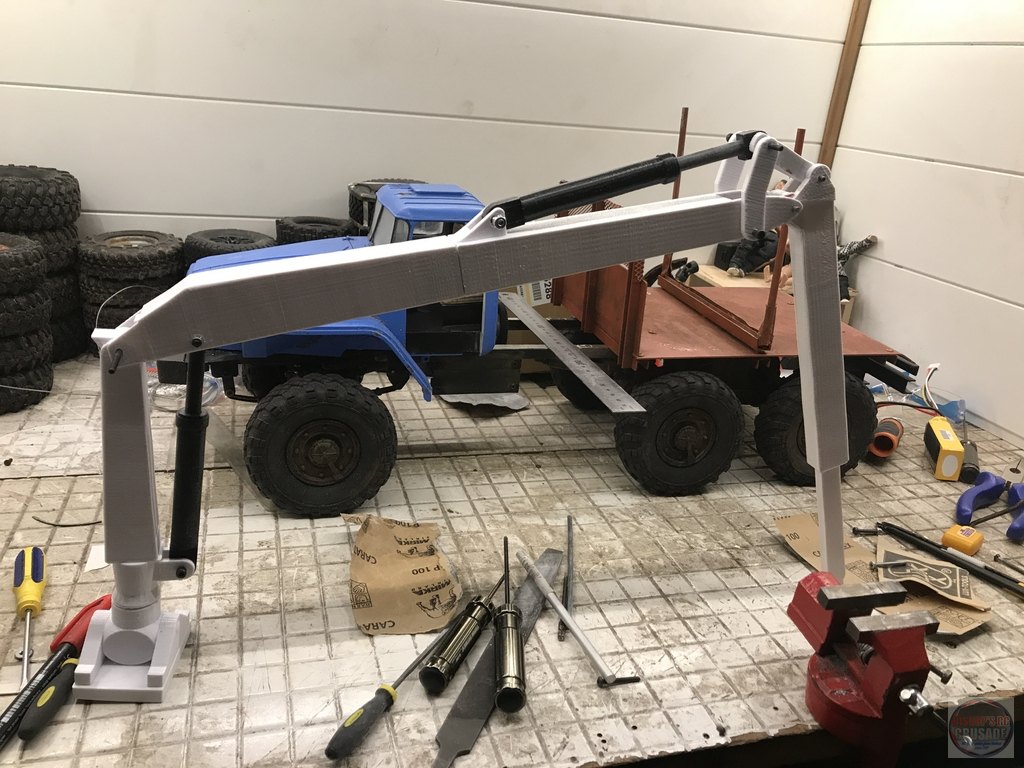

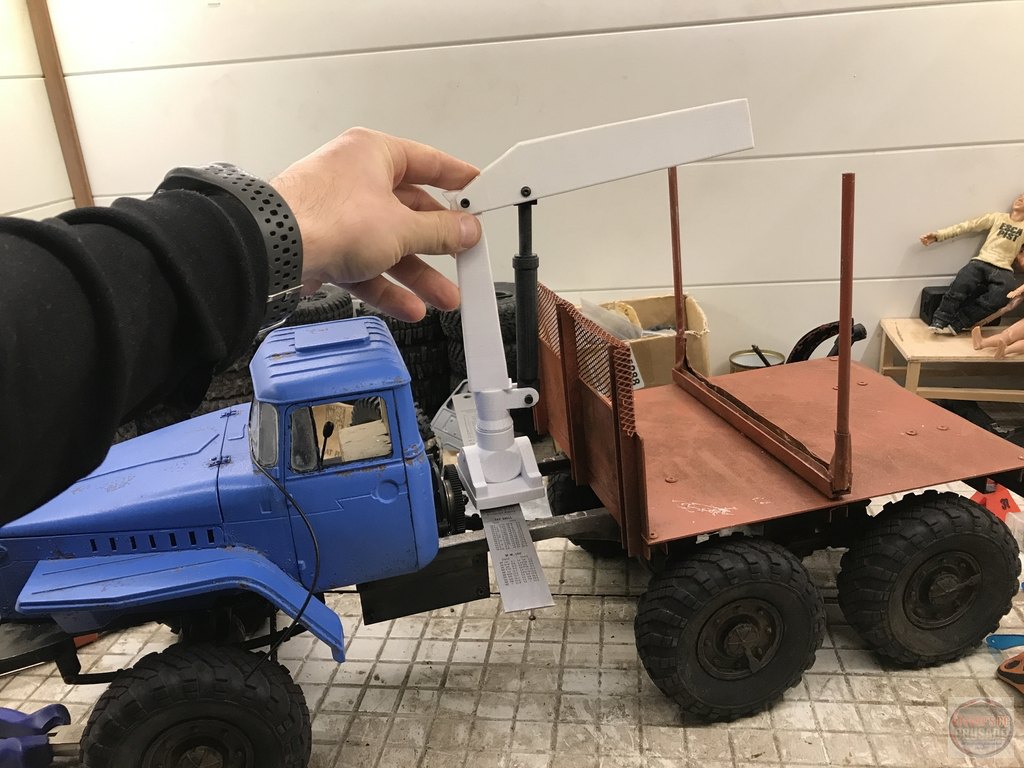

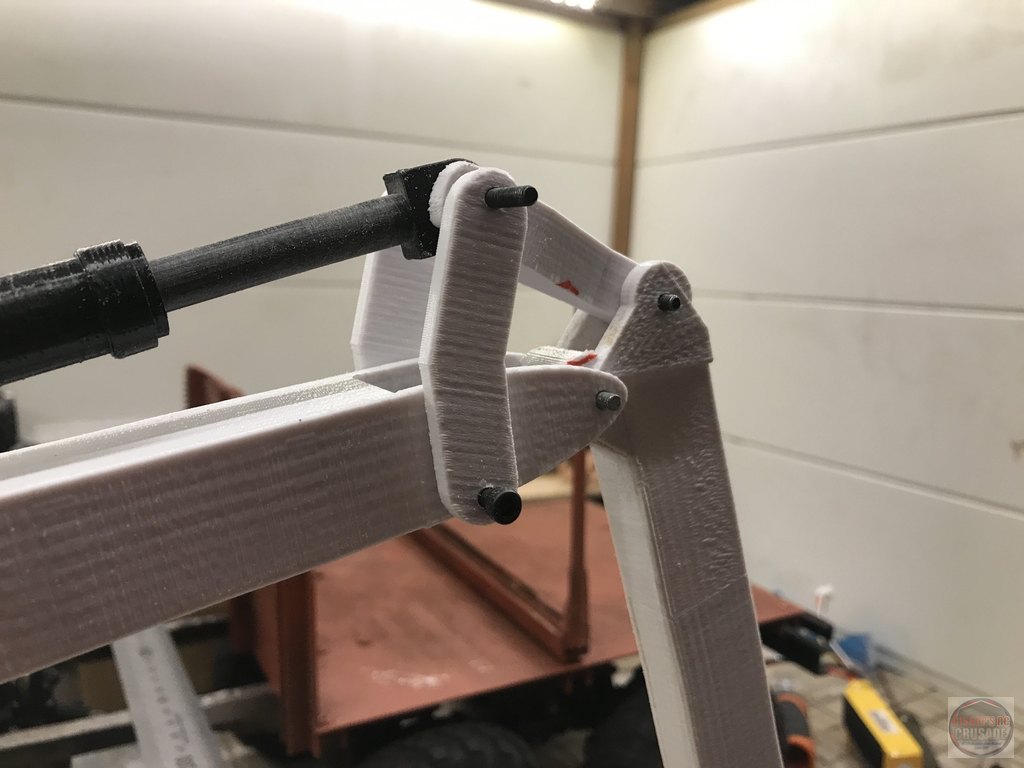

Sitten nosturiin. Eli Emekin 1:24 tukkirekan nosturia jäljittelen. Osa kerrallaan mallintaen ja heti tulostellen on edetty. Jos vikaa sitten vähän säätöä ja uutta yritystä. Mallinnan nosturin 1:1 lelusta ja skaalaan sen puolet isommaksi tulostuksen viipaloinnissa. Jolloin siitä tulee 1:12 mittakaava. Taas kerran mietityttää että onko se hytti liian pieni. No ei se ainakaan paljoa ole. Paljon on myös vertailtu oikeisiin autoihin joten aika kohdallaan on nosturin koko. Pakko oli oikein vähän pelata Mudrunneria Uralin kanssa jotta sain hyväksynnän nosturin koolle.

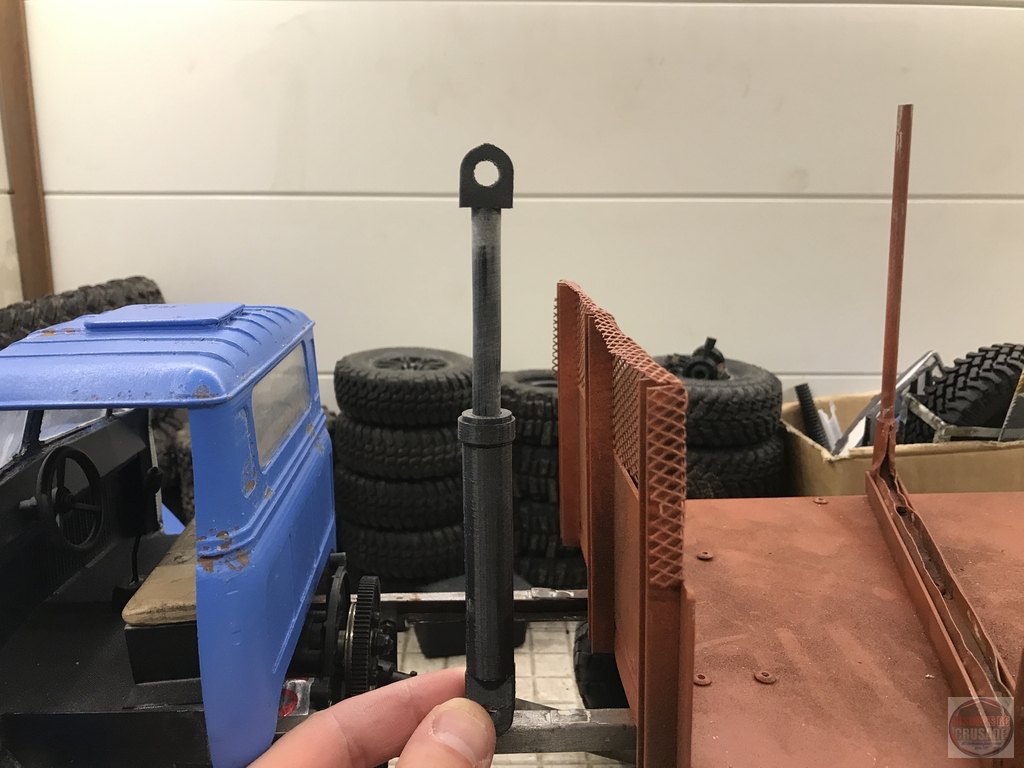

Sylinterit oli helppo tehdä ensimmäisenä. Hiomalla mäntää saa sylinterin liikkeen sopivan tiukaksi jotta nosturi pysyy halutussa asennossa.

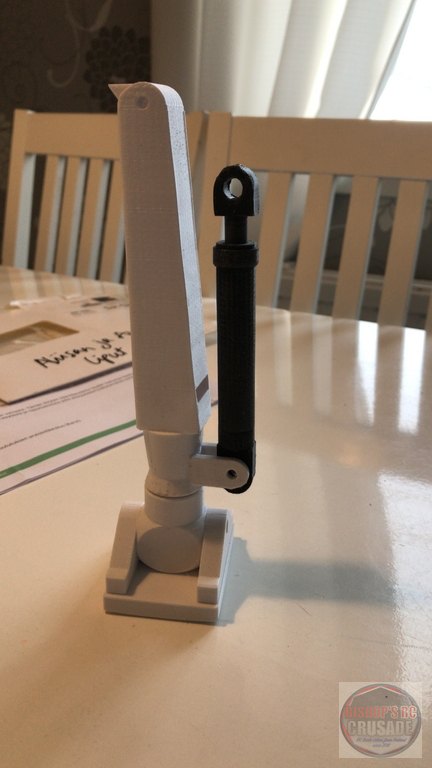

Nosturin "pohjan" ja 1. pilarin tapitusliitos joutuu aika koville. Nyt kokeilussa pilarin pohjan läpi m4 kierretanko. Katsotaan kestääko leikkimistä.

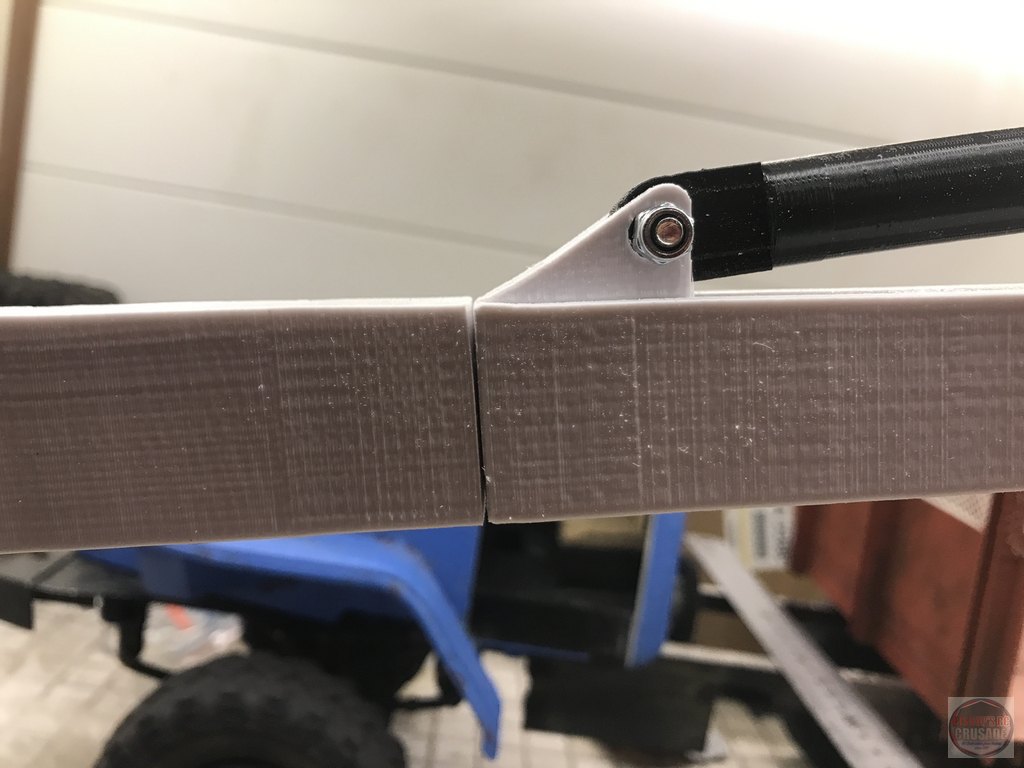

2. Pilari oli tehtävä tulostimesta johtuen kahdessa osassa. Liitos toteutettu tiukalla neliön muotoisella uros-naaras liitoksella.




Liitos tapit on M3 pultteja ja sylinereiden silmissä on holkit jotta välykset saadaan kuriin.



Kouran mallintaminen on jäljellä vielä. Nyt tulostimen kanssa ongelmia joten pientä kiusallista viivästystä tähän.

[R2]

komiata komiata :)

Nyt sitten messuilla käyt rekkapekkojen juttusilla vinkkejä hakemassa ja seuraavaks raudasta hydraumaliikalla toimiva kampe ;)

[Pisepise]

komiata komiata :)

Nyt sitten messuilla käyt rekkapekkojen juttusilla vinkkejä hakemassa ja seuraavaks raudasta hydraumaliikalla toimiva kampe ;)

Joo, tää on vain 1. vaihe. Ensi talvena upgreidaus :D Helpompi ja edullisempi olisi toteuttaa Huina kaivurin servoruuveilla nosturi... Mutta kalliimpi ja näyttävempi hydrauliversiona :D

Tässä vielä "työnäytös"
