Tässä jo pitkään katsellut ja tutustunut lajiin ja nyt on skaalamersun koppa työn alla sekä putkirunkoinen crawler.

Katsotaan nyt kumpi sitten valmistuu ensimmäisenä.

1.9" laitetta varten tilasin 3D jigit ja taivutusmallit tuolta Colorado adventuren sivuilta ja silmää miellytti Kalif Redden.

Nyt on osat tulostumassa ja 4mm hytikkaputkea hommattuna. Pääsee vielä tällä viikolla tekemään koetaivutuksia putkesta.
Kasaus joko TIG:llä tai hopealla juottamalla tai niiden combo. (TIG:llä heftiin ja varsinaiset saumat hopealla).

Akseleiksi jotkut Amazon portaalit ja katsotaan kuinka käy. En osaa sanoa voiko tuolla mihinkään luokkaan osallistua, kun jotenkin tuntuu, ettei noista säännöistä selviä oiken tarvittavat mitat yms.

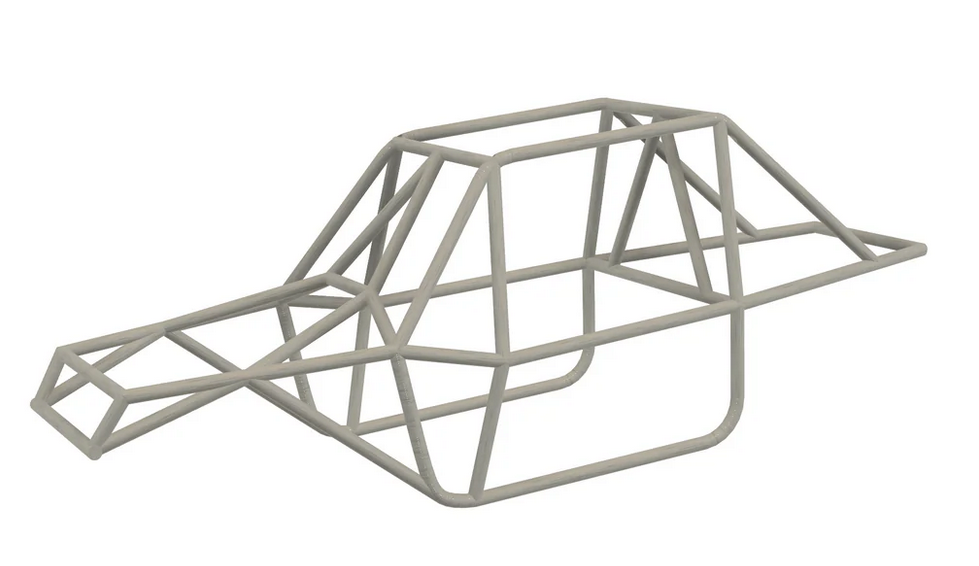

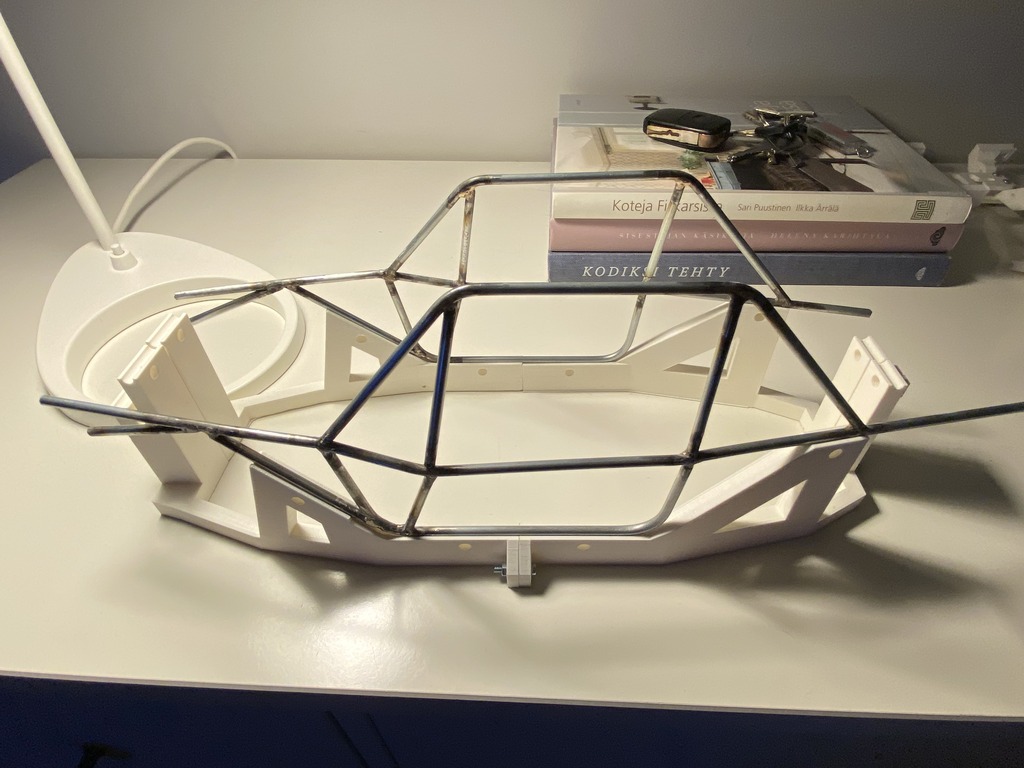

Tässä kuva kehikosta, tuohon sitten vielä alumiinista katto ja kyljet yms.


Päivitetään sitä mukaa kun homma etenee!

[Divi]

WeRcRock säännöissä ei juuri oo rajottavia mittoja, säännöt on loppuviimein aika yksinkertaset ja sallii paljon omaa rakentelua.

2.2 unlimited luokassa akseliväli minimi 13.25", porttien väli pienimmillään 14".
1.9 unlimited ja promod luokassa porttiväli voi olla 13" mutta ainakin osassa kisoissa USAssa ne ajaa molemmat luokat samoilla radoilla 14" tai isommilla porteilla.

Joissain tilanteissa on kapeammalla autolla etu ja toisissa taas leveämpi toimii paremmin. Ja sama homma pituuden kanssa.

Tsemppiä rakenteluun, ketju on seurannassa! :)

[HillBilly]

Divi sen hienosti sanoi. Toi 2.2 unlimited minimimitta on oikeastaan ainoa pakollinen mitta. Ja sitten tietty se minimi paino. Muuten vain luovuus on rajana. Seurataan!!!

[Jylhami]

No joo, katsotaan mitä tulee!

Tänään ekat putket taivuteltu teplaattien mukaan. Laitan huomenna kuvia.
Aika paljon on vielä tulostettavaa mutta levyosista sain DXF filut tehtyä laserleikkuuta varten.

[Pisepise]

Hienoa kun teit oikein jutun tänne. Seurataan ja varmasti autetaan jos tulee kysyttävää.

Kiinostaa tietää kustannuksia ja paikka missä laserleikkautat levyjä. Vai onko tutun kauppaa 😁? Varmasti muillakin täällä suomessa olisi tarvetta metallirakentelu täbeille, iskarikiinnikkeet yms putkirunkoon kiinnittyvät palat. Tietysti viila ja porakone ja ruuvipenkki hoitaa ne myös ilman koneita..

Mulla on ja tarkoitus tehdä colorado adventure clubin putkihäkki talven aikana joten seurataan tiivisti miten etenee.

[jonjus]

Laittelehan kuvia paljon! Itselläkin tarkoitus tehdä sama häkki talvella capran akseleilla.

[Jylhami]

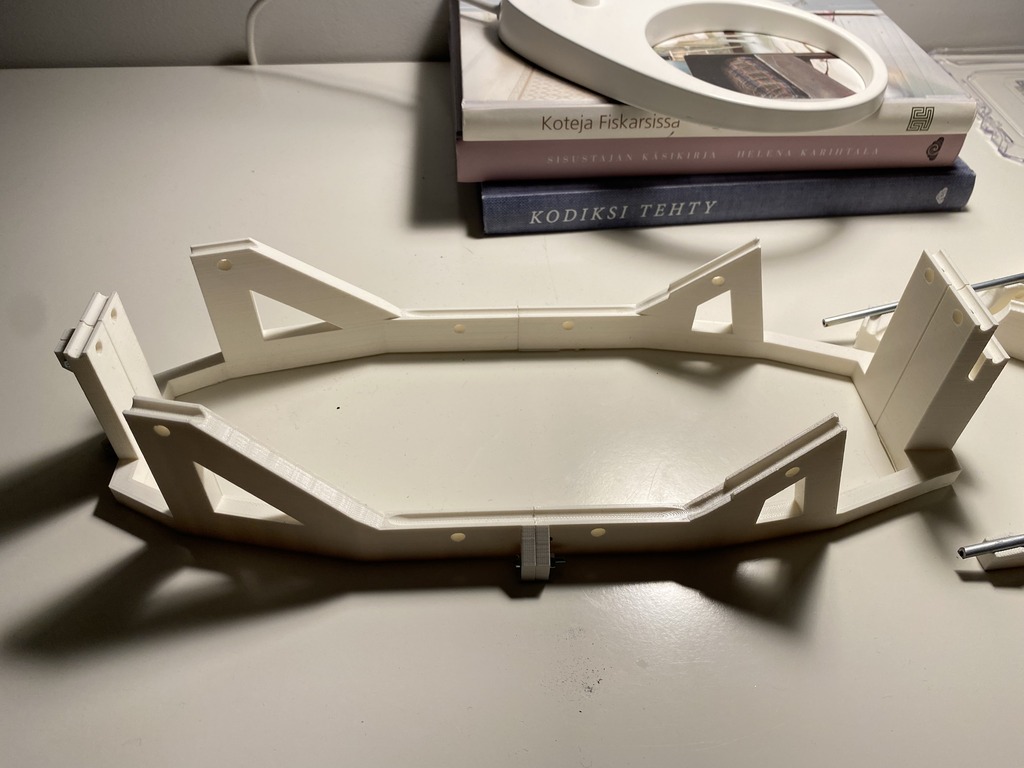

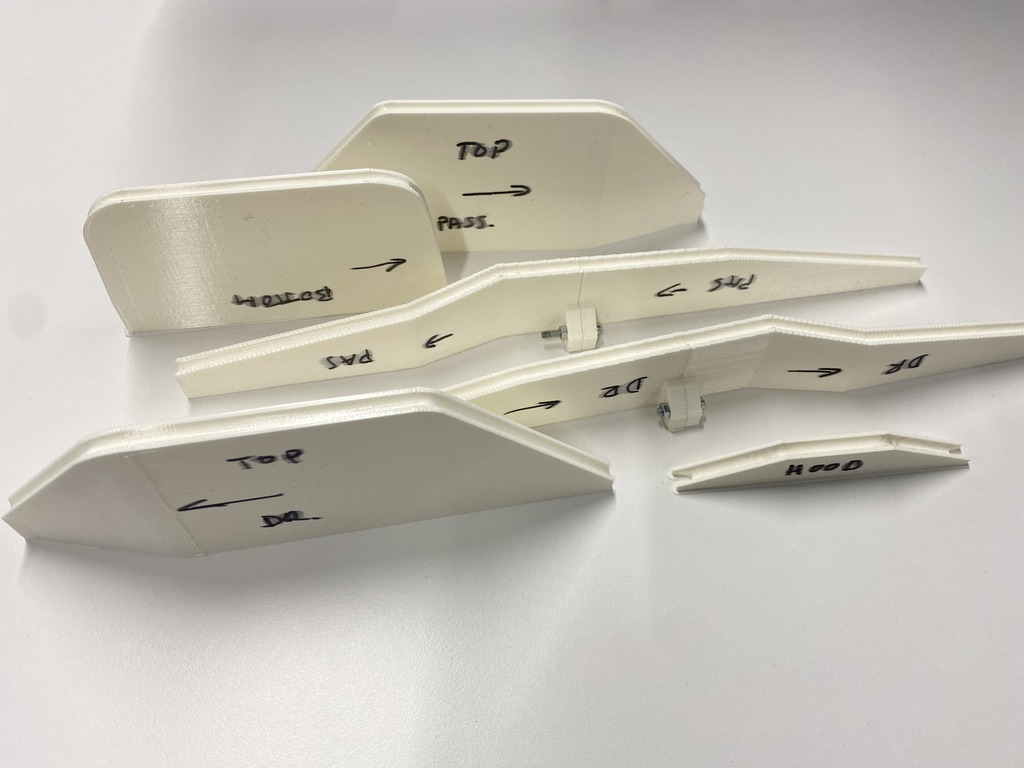

Tässä tarvittavat taivutusmallit tulostettuna:

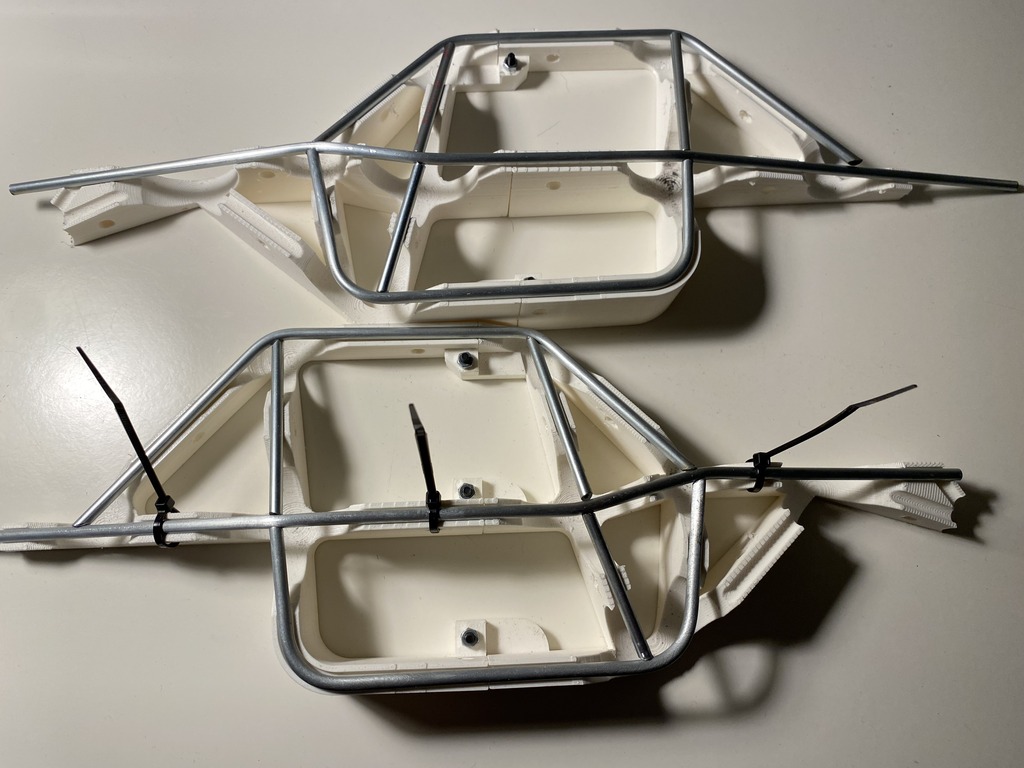

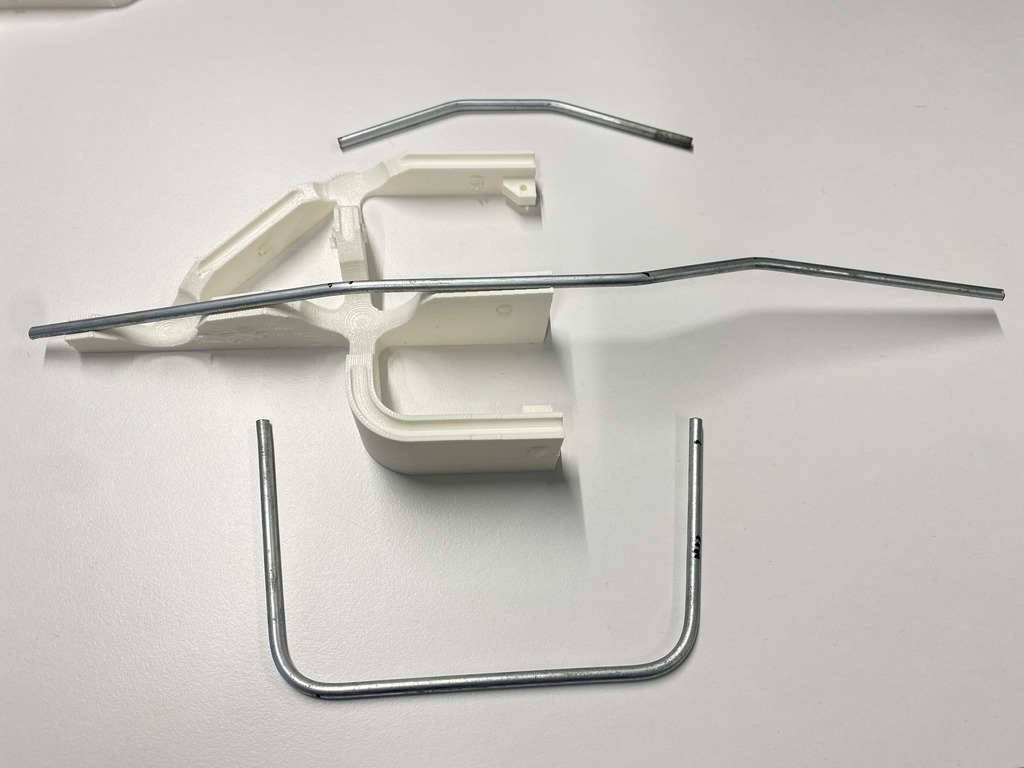

Ja tässä ensimmäinen jigipuolisko, sekä ekat taivutukset.
Putkea menee yllättävän paljon ja vantaan IKH:sta tilattu lisää putkea.


Mun kautta saa kyllä laseroituja osia ja jos joku haluaa tehdä tämän mallin kehikon, niin saa multa asevelihintaan arkin, jossa kaikki tarvittavat leikkeet... 2mm mustasta oli tarkoitus leikata.

[Jylhami]

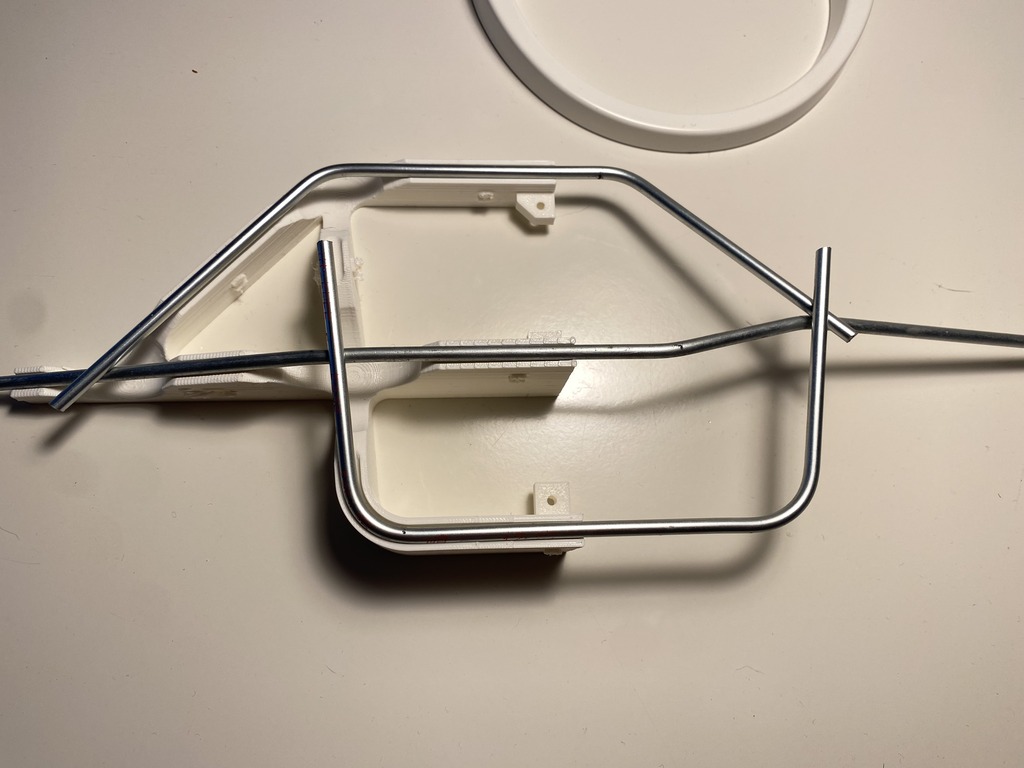

Nyt on väännettävät putket väännelty muotoihin ja seuraavaksi aletaan patkimään putkia mittoihin ja muokkaamaan putkien päät sopiviksi kuhunkin kohtaan. Sivut kasataan ensin omassa jigissä ja sen jälkeen puoliskot kasataan rungoksi toisessa jigissä.

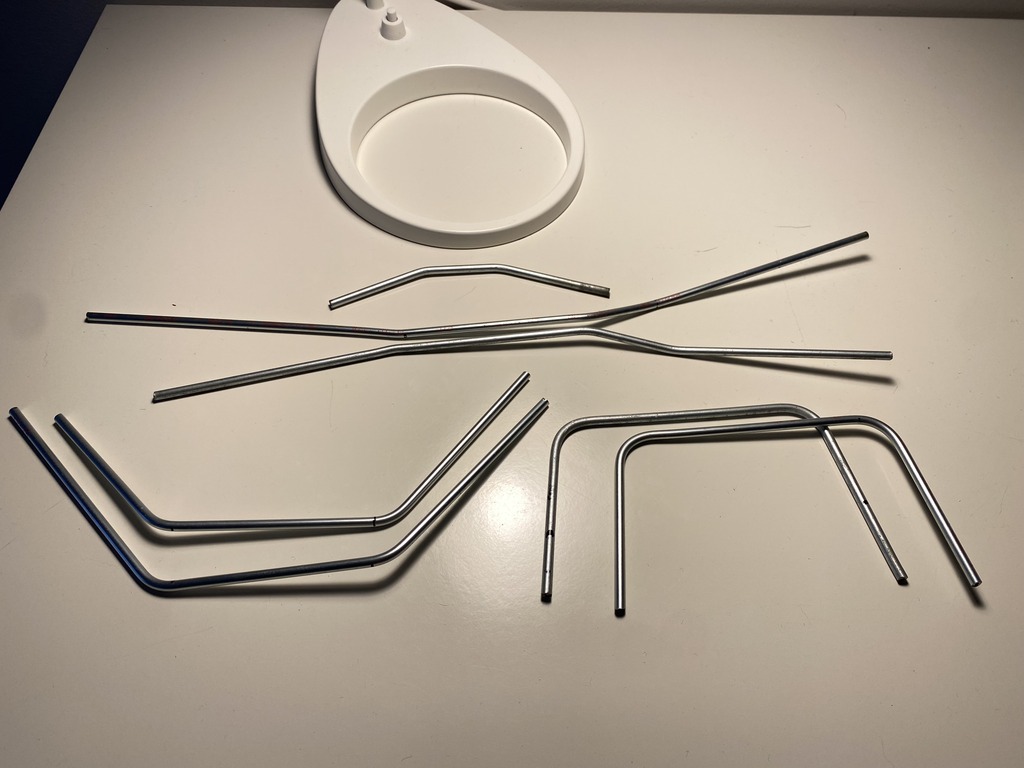

Väänntety putket, ei tullut kuin yksi susikappale, josta siitäkin saa lyhyitä suoria pätkiä, eli hukkaa ei ole vielä tullut juurikaan!


Sivugigin takaosat vasta tulostettuna, etuosat odottaa printterillä maanantaina!


[Jylhami]

Ja laitteellehan löytyy ihan esikuva, eli siksi tämä täällä scale osiossa:

https://www.rockcrawler.com/forum/threa ... uild.4252/

[HillBilly]

Erittäin asiallista tekemistä! Seuraan

[Jylhami]

Putkia pätkitty ja jigejä tulostettu. Tällä viikolla ajatus yrittää hieman hitsata kasaan...



[Jylhami]

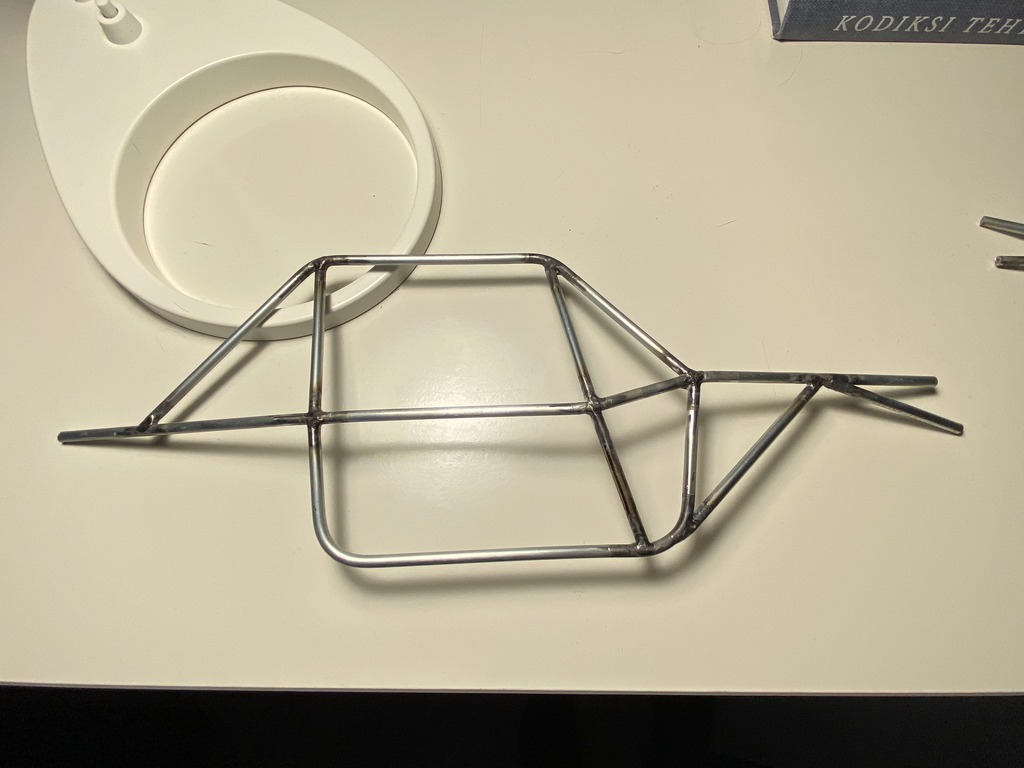

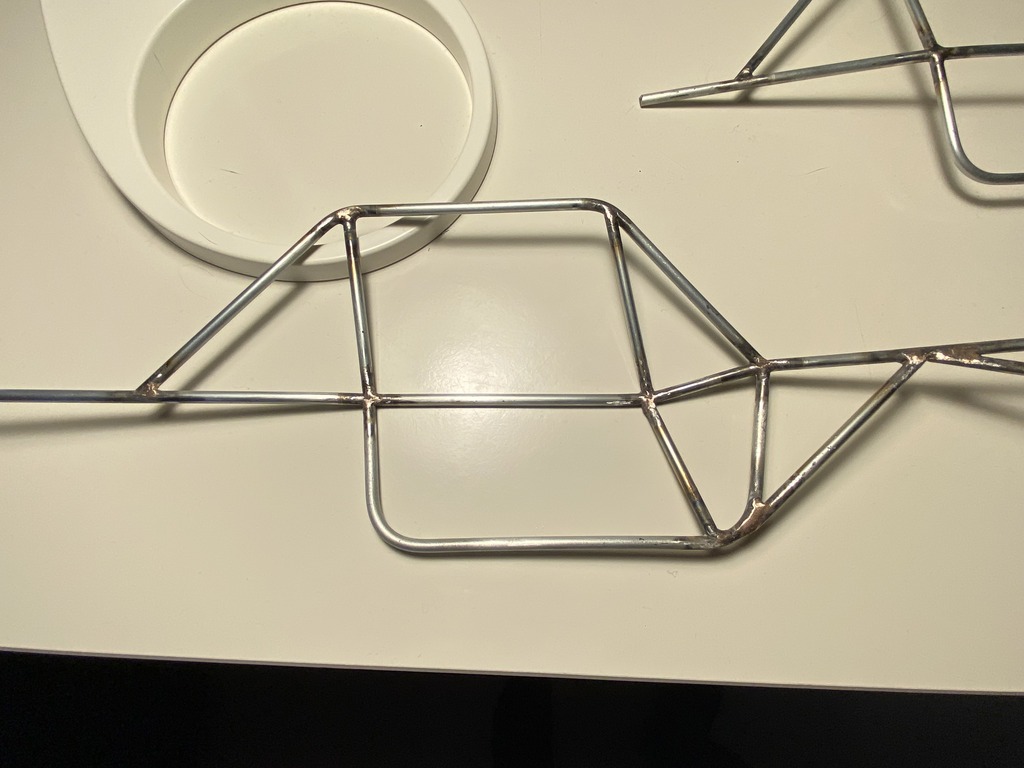

Rungon puoliskot saatu juoteltua kasaan. Ärsyttävä sähkösinkki tuon hytikkaputken pinnalla.
Seuraavaa voisi yrittää tehdä vaikka 4mm umpiRST langasta.

No, nyt mennään tällä ja katsotaan meneekö romukoppaan vai jatkoon.

Seuraava vaihe siis puoliskoiden yhdistäminen seuraavassa jigissä.
Ainakin puoliskot istuvat jigiin hyvin!




Täytyy noita saumoja vielä vähän siistiä, ennenkuin yhdistän, sen jälkeen saattaa olla tekemäntön paikka.

[Jylhami]

Homma jatkuu taas viikonloppuna.
Tarkoitus saada kehikko kasaan. Fusionissa tein jo templaatit peltiosille ja niiden paperimaalit ovat nyt leikattuina ja odottavat kehikkoa.

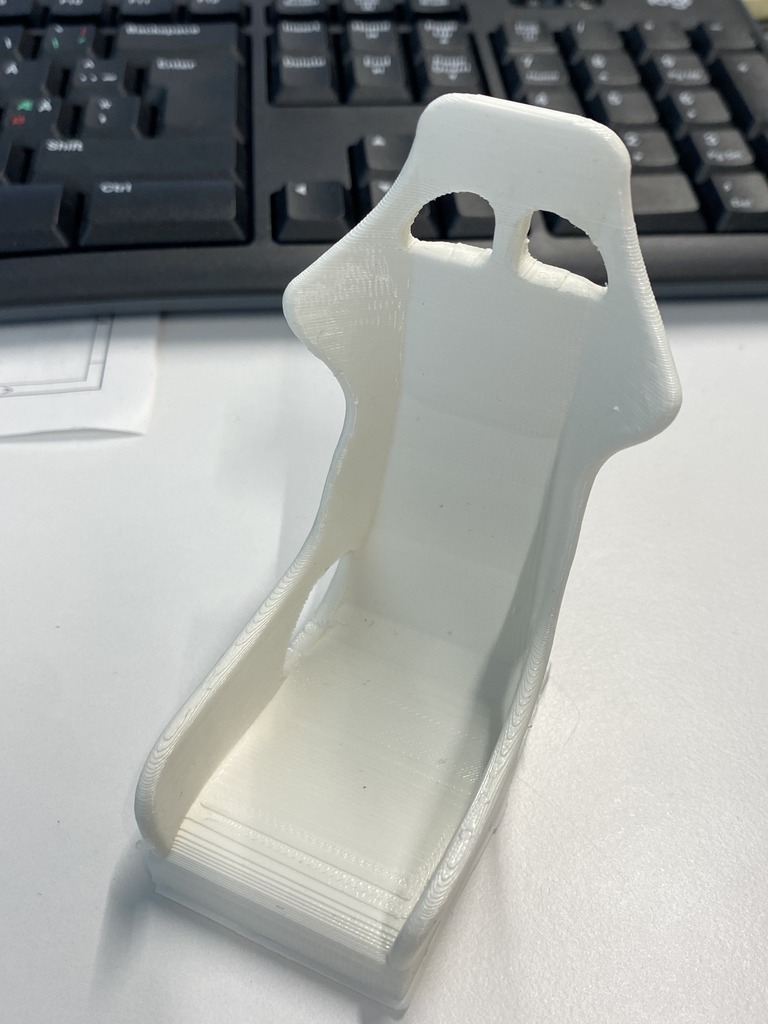

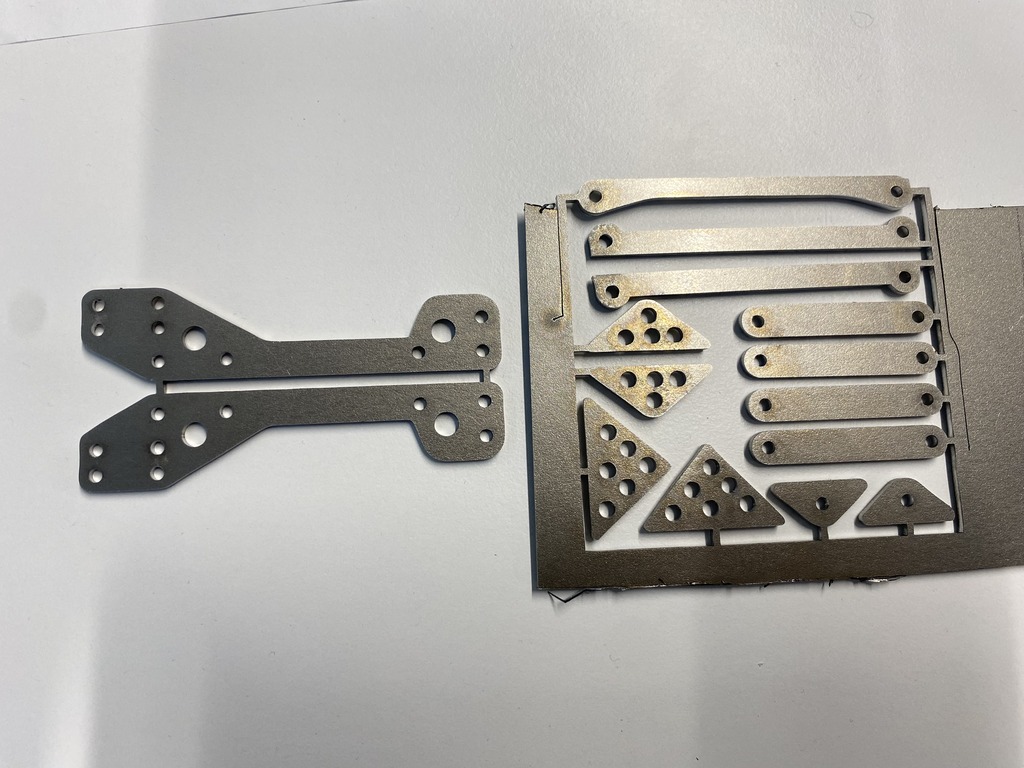

Penkin tulostin ja ensimmäinen koesatsi metalliosia tuli haettua!



[Pertsax]

Sinkit saa suhteellisen hyvin pinnoilta pois, kun pyörittää putkenpätkiä porakoneella ja vetelee pyörivää putkea jollain hiontatuotteella.

https://www.mirka.com/fi-fi/p/ABRANET-- ... atuotteet/

Itse olen käyttänyt viime aikoina lähes kaikkeen hiomiseen tuota ABRANETtiä, ei mene tukkoon samalla tavalla, mitä perus hiomapaperit.

[Jylhami]

Joo, mä vaan vähän karhunkielellä sitä hinkkasin, mutta ei tosiaan lähtenyt riittävästi!

Täytyy kokeilla vaikka mirkelikangasta nyt viikonloppuna kun sitä on tossa kelposti saatavilla.

-Mika

[Jylhami]

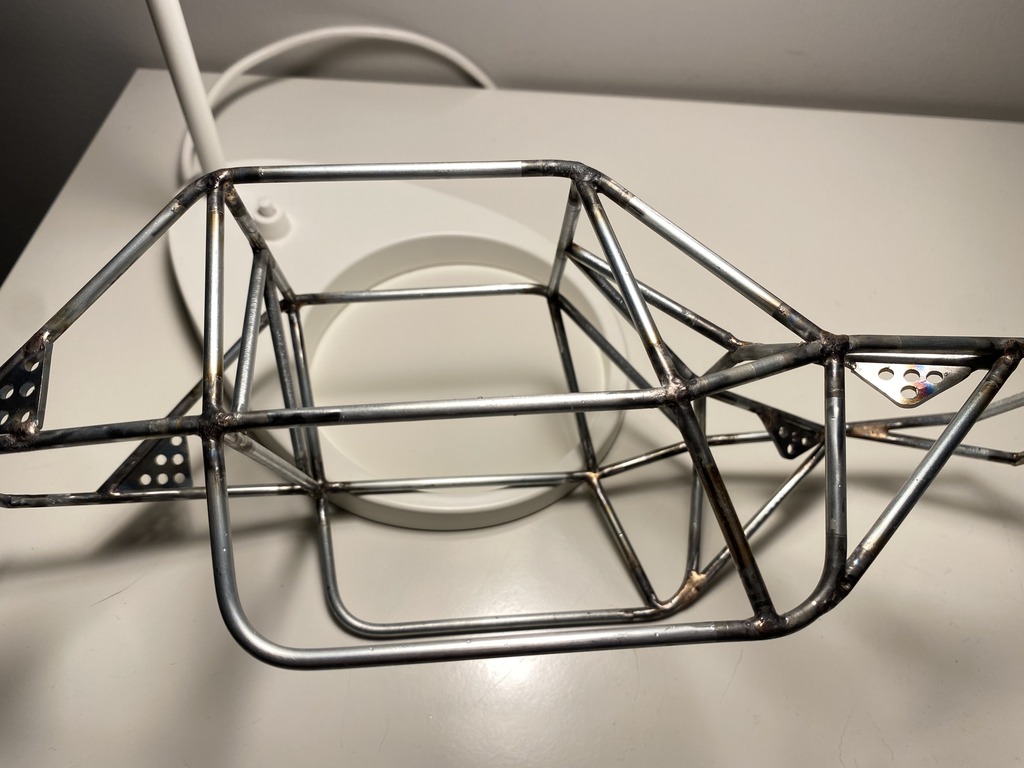

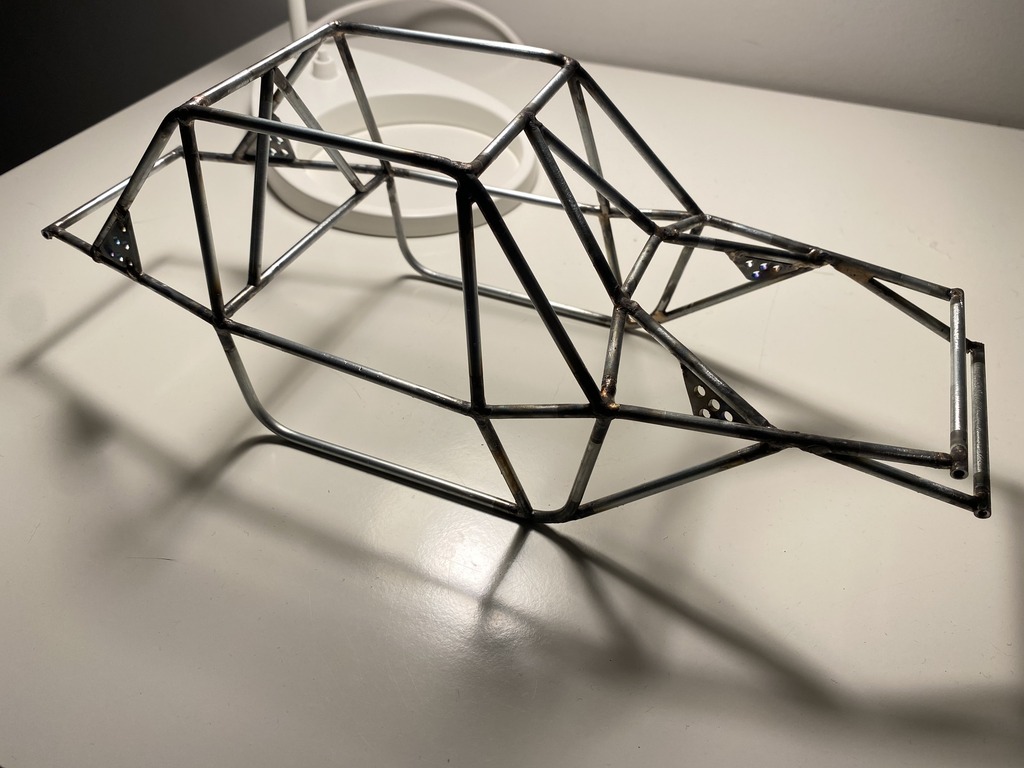

Kehikko kasassa!

Vielä puuttuu noita peltien kiinnikkeitä ja vähän täytyy saumoja siistiä yms pientä.

Jigiin ei enää tarvitse laittaa, sillä kaikki pikkujutut saa erilaisilla puristimilla pidettyä paikoillaan hitsauksen ajan. En jaksanut edes tulostaa niitä kiinnikkeiden jigejä.

Skid plate kiinnikkeet tietty vielä, mutta sille on oma jiginsä.



Seuraavaksi pitäisi alkaa kai haalimaan tekniikkaa, eli VSD twin vaihteisto sekä siihen sopiva moottori sekä akselit.

[Divi]
