Haaveissa on otsikon mukuainen 8x8 eemeli sisu, mutta mitä enemmän aiheeseen perehdyn sitä vahvemmalta vaikuttaa, että tulee haukattua hatullinen sitä itseään. Tässä hetkessä ajatus on toteuttaa tamiyan rekan nupilla ja trx6 runkoaisoihin kyseinen rakennelma ja trx4 2 vaihteisella lootalla. Suurimpana haasteena voimansiirron toteutus ja linkit.
voimansiirto:
Kaksi kääntyvää akselia tuottaa päänsärkyä. ja tähän kaipaan ajatuksia sekä kokemuksia. Yksi vaihtoehto on käyttää 2 vaihteisen trx4 vaihteiston lisäksi 2 jakolaatikkoa. toinen auton keskelle tukemaan kardaania eli ihan läpivievä ja toinen ihan taakse jakaen vedon molemmilel taka-akseleille.
kuvassa punainen on trx4 loota ja siniset normi jakiksia.
toinen vaihtoehto on mennä yhellä vaihteistolla ja jakaa voima edestä taakse kardaanein. jotenkin ajatus ei lämmitä että keski kardaani olisi pitkänä
joten kolmantena vaihtoehtona on nostaa jakis jälkimmäisen ohjaavan akselin jälkeen kardaani jakikselle ja sieltä kardaani ensimmäiselle

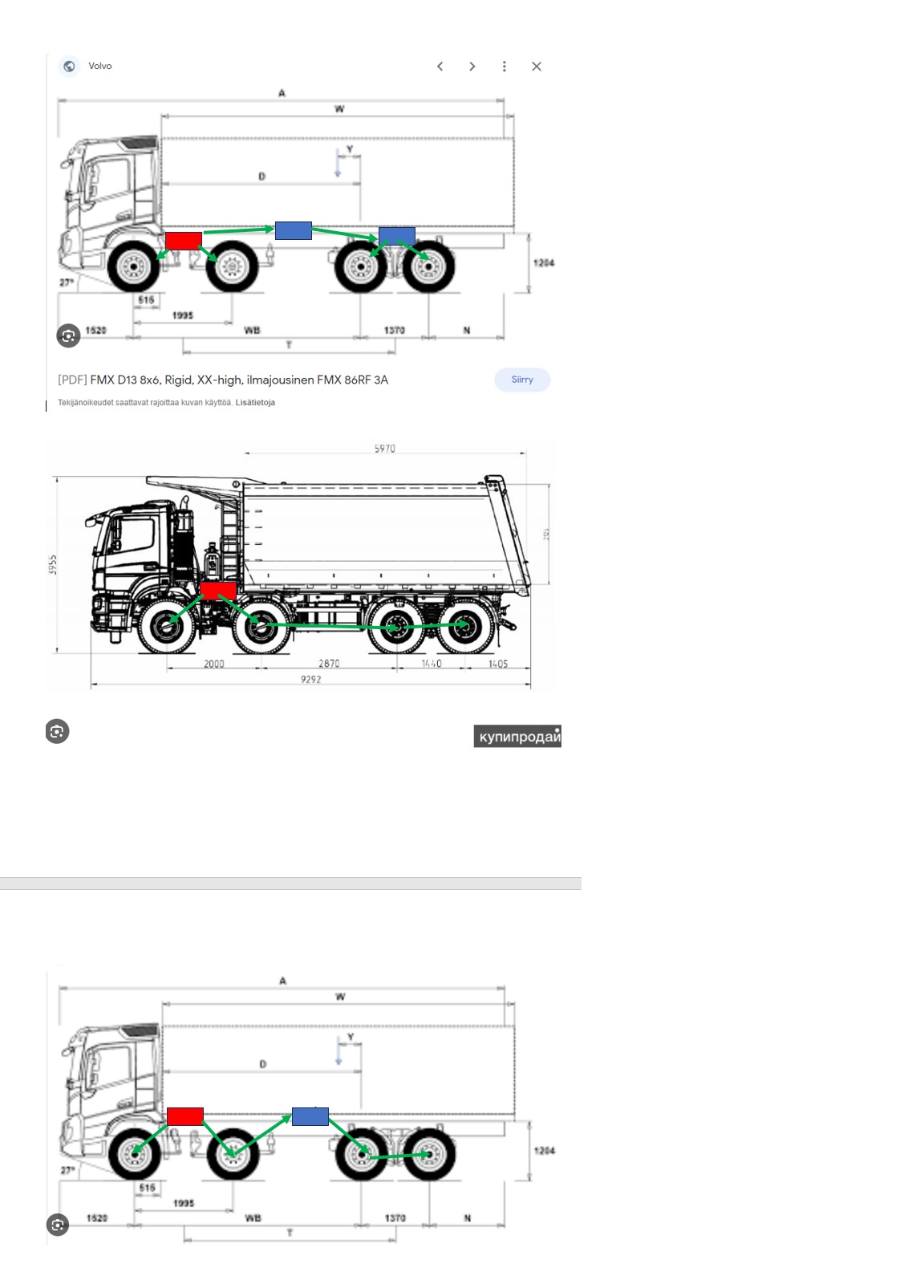

alla kuvassa kolme vaihtoehtoa visualisoitunua. ei tullut mieleen enempää joten otan mielelläni ehdotuksia vastaan.
Linkit:
toinen ongelma on linkkien sijoittelu. ja tästä mulla ei ole pienintäkään käryä. voin apinoida trx6 linkitystä joka ilmeisen toimiva, mutta se ei ratkaise 2 kääntyvän akselin linkitykseen liittyvää ihmettelyä. olen periaatteessa lehtijousia vastaan ja haluaisin ihan iskareilla toimivan systeemin
- tässä vaihtoehtoja
- 8x8 mittakuvia ja voimansiirto hahmotelma.jpg (176.79 KiB) Katsottu 3997 kertaa
