AX10 Tuubihirviöstä SCX10 rungolle projekti

[Bluebeetle]

Noin hieno rosteripötkylä ehdottomasti tuommoisena kiillotettuna!

[Henkka]

Jenkkityyliin autossa pitää olla kromia ja blingiä, eli kiillotettuna tietty.

[pastirolli]

Ehdottomasti kiiltävänä ja mieluummin useampi kappale niin joutaa myyntiin asti ja saan sitten itselleni yhden.   :)

Vinssipeti mustaksi.

[THuhtamäki]

Oorrait eli kiillotettua putkea ja mattamustaa peltiä...

Katkaisen tuon vaakaputken ja laitan tuon vinssipedin putken väliin. Tuollai tuo kaari suojaa vinssiä yläpuolelta mahdollisen (lue: todennäköisen) kaadon yhteydessä.

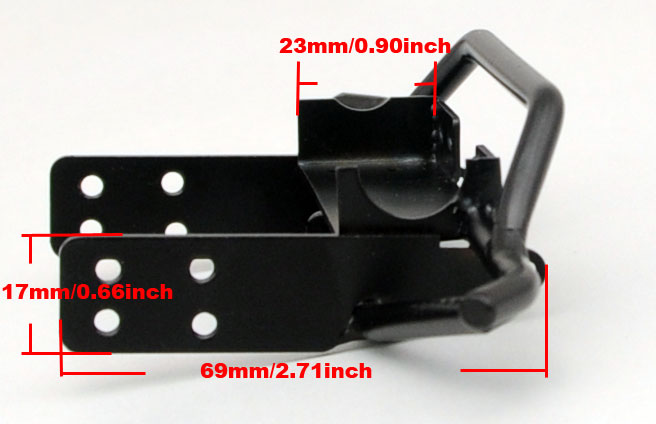

Tässä kuva kaupallisesta versijosta jota aloin apinoimaan:

[Max Torque]

Toho roiskeläppä juttuun et pyörän sisäkumesta saa vaikka kuinka monta kierrosta tehtyä.

[THuhtamäki]

Nonnin, tuli puskuri valmiiksi. Täytyy myöntää että ylitti jopa tekijän odotukset :D


Metallivalmiina. Tässä vaiheessa tuskanhiki nousi pintaan ku mietti millä tuon puhdistaa...



No hiomapaperilla, lattapääruuvarilla, askarteluveitsellä, kiillotustahnalla ja huopalaikalla dremelissähän se puhdistui. Maaliaki vähän töhhäytin pintaan...






Uusi puskuri kiiltelee paikallaan...

[THuhtamäki]

Seuraavaksi ois tälle illalle tehtävänä uuden Castle Creationsin BECin ja Savöxin servon asentaminen...

[Bluebeetle]

EI STANA ETTÄ ON HIENO!!!

[THuhtamäki]

Laittoin keulavalot tilapäisratkaisulla toimimaan...

Kattovaloista yksi pimeänä kuvassa, johtui kiinantytön liitinasennuksesta piuhassa, ei ollut muistanut kuoria piuhaa ennen liittimen puristamista. Nyt korjattuna, eikä tarttenu ku tunnin verran etsiä vikaa...

[THuhtamäki]

Noniin, nyt on sitte kanadasta tulossa valo-ohjain piiri. Ikävä kyllä omatekele alkaa olla sillämalilla ja monipuolisempi / laajennettavissa ainakin riittävästi, että tuo kaupallinen taitaapi pätkähtää myyntiin heti ku saapuu.

Eli kyseessä RClightskits:in 3ch ledi ohjain moduuli ilman ledejä. Tuo ohjain pystyy ohjaamaan yhteensä 20 lediä. Valokanavat: ajovalot (2), sumuvalot (2), vilkut (oikea 2 vasen 2), peruutusvalot (2), taka/jarruvalot (2) ja lisävalot (4kanvaa mahd. 2lediä/kanava).

Ohjaimelle tarvii vastarista 2 tai 3 kanavan signaalit (ohjaus, kaasu/jarru/pakki, 3ch valomoodin vaihtamiseen). Voi ohjelmoida myös siten että valomoodi vaihtuu nopealla kaasun lipsuttelulla... LED-ohjaimessa on 5 "mallimuistia" eli samaa ohjainta voi käyttää viidessä eri autossa joihin on asennettu ledit.

Oma valo-ohjain ottaa vastarilta kaikki 4kanavan signaalit ja on ohjelmoitavissa ihan miten tykkää. Mikrokontrollerilla on 17 I/O pinniä joihin saa käytännössä ihan mitä haluaa, kunhan rakentaa vaadittavan oheiselektroniikan ja kirjoittaa softan. Aluksi tulee vain 7 valokanavaa ja yks servosignaali lähtö joita ohjataan siten että vastarin 3ch vaihtaa valomoodia ja 4ch:lla ja ratilla kytketään vilkut päälle. Hummerin ohjaamon rattiservo tulee suoraan tuon mikrokontrollerin ohjattavaksi ja vapauttaa näin tuon 4:s kanavan vastarilta.

[kenne]

Älyttömän hieno puskuri.

Sekä malli että työ.

Hienon kiillon sait....puuttuu vain kromi päältä. :-)

[THuhtamäki]

Nyt on valot toiminnassa. Rattiservon ohjaussoftassa on vielä jotain pientä bugia joka pitää korjata, siihen asti pitää rattiservoa ajaa radion 4. kanavalla.

Valojen testivideota ilmaantuu tuubiin jonkun hetken kuluttua, laitan tähän vastaukseen linkit videoihin myöhemmin tänään.


Eka video valmistui... HD reso taitaa tulla vasta jonkinajan kuluttua...

http://www.youtube.com/watch?v=FaY8RJAf7q8


Näkyi vähän huonosti tuossa videossa, mutta nuitten sumuvalojen syttymisaika on n. 4,2sekuntia eli syttyy nopeasti, mutta kirkastuu 4s viiveellä...


Ja toinen video josta "pitäisi" näky jarruvalon toiminta, eli syttyy aina kun auton vauhti hidastuu...

http://www.youtube.com/watch?v=skQWRiQGTxE

Mutta eipä sitten erottunutkaan :( Eli pimeävideota tekemään tässä jokuilta...

[THuhtamäki]

Ja valotestit täydessä pimeydessä...

http://www.youtube.com/watch?v=vUgZlAYZfJI

[THuhtamäki]

Oolrait... talveksi ei taidakaan tulla nuita muovisia telamattoja, vaan odottelen että just tilaamani RC4WD:n Predator tracksit saapuu...

http://store.rc4wd.com/RC4WD-Predator-T ... _1975.html


http://www.youtube.com/watch?v=ihoJAX7XdOA

[THuhtamäki]

No huhhuh... Predator tracksit tuli myyntiin tänään klo 20.17 ja loppuun   myyty klo 20.54

Onneksi kerkesin tilaamaan :D

[sjos]

On kyllä aivan hel****n hieno puskuri.
Yx hienoimmista mitä olen nähnyt 8)

Komea on auto muutenkin ;)

[Tomy]

On makeat telat!

[THuhtamäki]

Uuvet telat tuli ja sen verran kävin kokeileen että menee kohtuuvella lumessa, mutta vaatii ehdottomasti sen adapterikitin joka estää telarunkoja pyörähtämästä.

Lisää testiä ja mahdollisesti videota, jahka adapterikitti kotiutuu. Tilasin adapterikitin paripäivää ennen näitä teloja, mutta lähettivät adapterit vasta eilen...

[Take95]

Wau! Telat näyttävät sopivan mainiosti massiivisen Hummerin alle. Ei voi olla muuta kuin kateellinen.


Tiedätkös, että sallivatko ne adapterit telojen keinua edelleen vähän maaston mukaan kuin oikeissa, vai ovatko ne niiden kanssa yhtä puuta akselin kanssa? Rasitus on silti varmasti suurempi akseleille kuin pyörillä.

[THuhtamäki]

Sallii keinumisen joissakin määrin...
